Supporto multicorpo di ModelCHECK nei corpi di lamiera
Creo+
Posizione nell'interfaccia utente: fate clic su > > .
Video
Descrizione
In Creo+ le funzionalità di ModelCHECK sono state migliorate per offrire il supporto multicorpo completo per i corpi di lamiera.
Di seguito sono riportati alcuni miglioramenti di ModelCHECK.

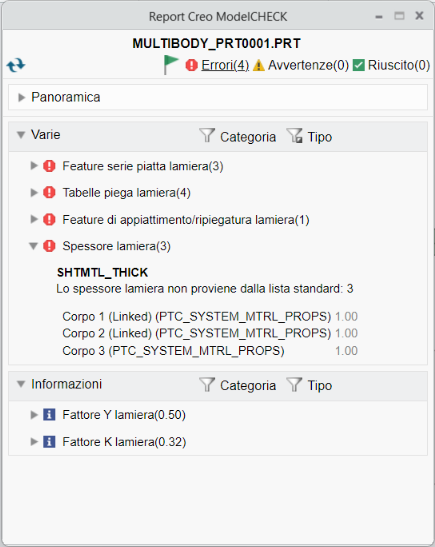

• Inclusione di controlli di spessore per più materiali.

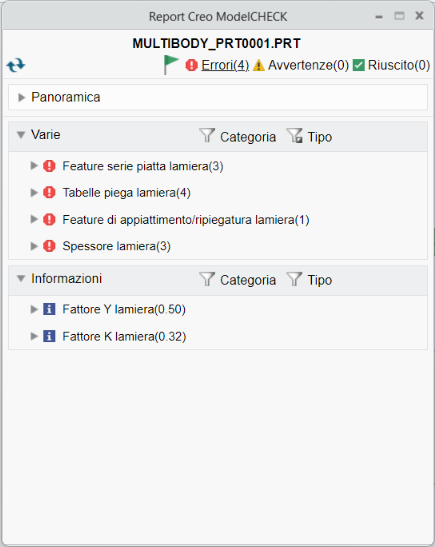

• Segnalazione dei fattori Y e K per ogni corpo di lamiera.

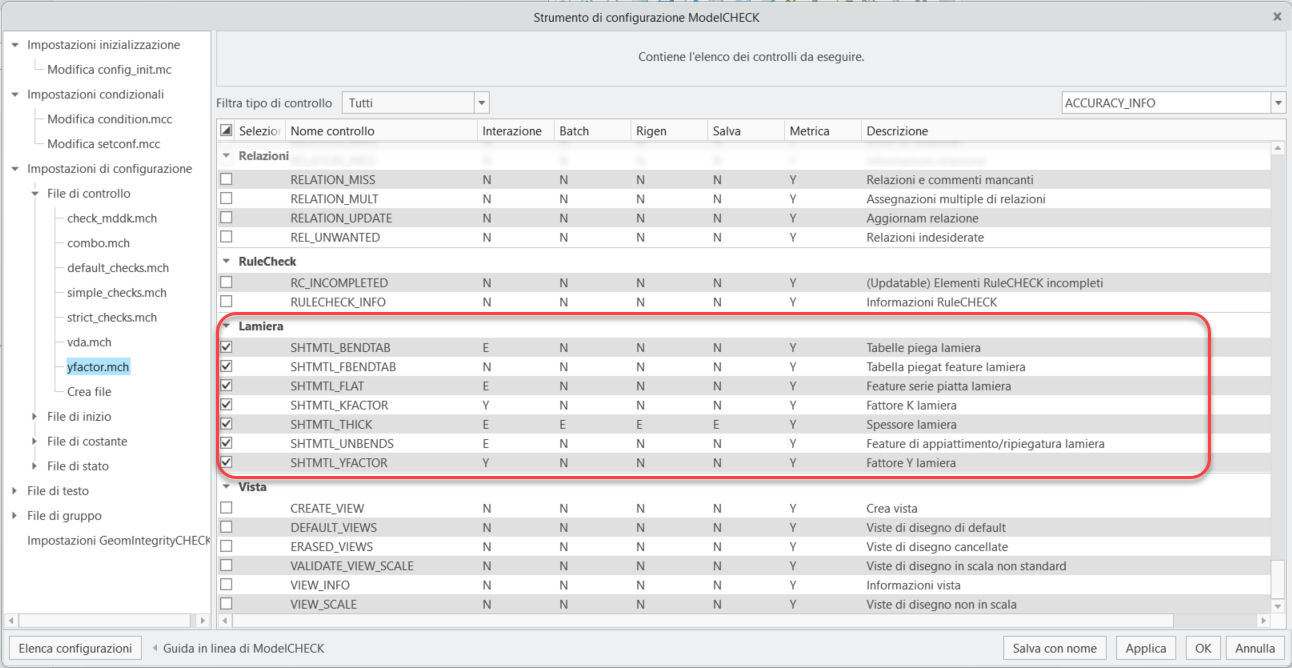

• Nuovi controlli creati per l'utilizzo di più corpi di lamiera:

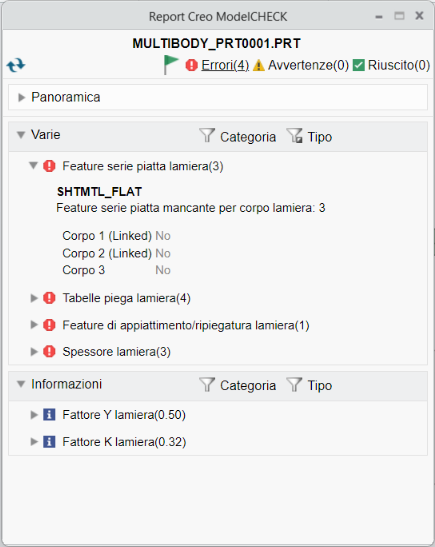

◦ Controllo della presenza di serie piatte in parti con uno o più corpi.

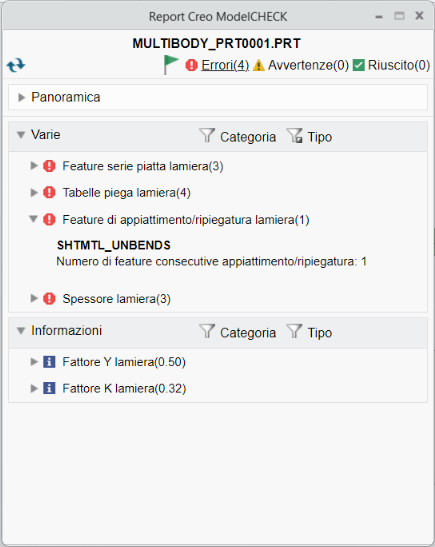

◦ Controllo della presenza di feature di appiattimento e ripiegatura consecutive nelle parti di lamiera.

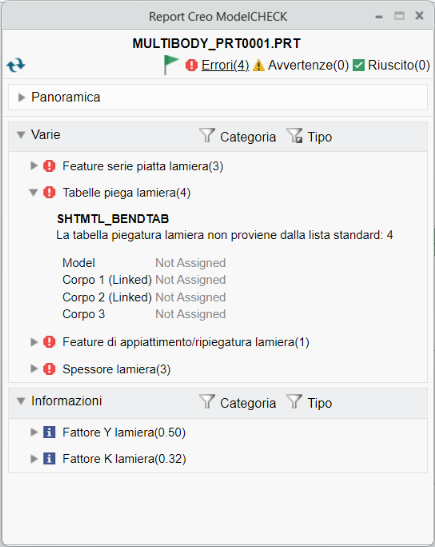

◦ Controllo per specificare quali corpi sono associati alle relative tabelle di piegatura.
◦ Controllo per specificare il numero di feature nel modello utilizzando la tabella di piegatura della lamiera.
Vantaggi
È possibile configurare ModelCHECK per gestire completamente i progetti di più corpi di lamiera.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
