Esportazione di PDF 3D di base
Creo+
Posizione nell'interfaccia utente: fate clic su > > > .
Video
Descrizione

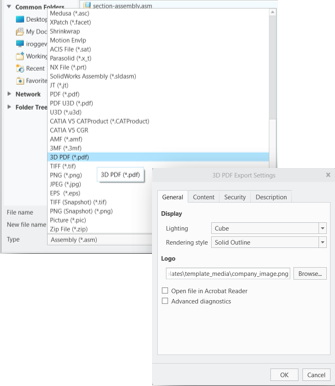

Creo+ include ora un miglioramento delle funzionalità di esportazione in formato PDF 3D. In questa release è disponibile un'opzione di esportazione aggiuntiva, PDF 3D (3D PDF).
Il PDF 3D esportato include il modello, le combinazioni di stati e le informazioni PMI a livello di assieme. Durante l'esportazione, il sistema associa automaticamente il modello alla maschera PDF 3D della parte o dell'assieme. Queste maschere includono quanto segue:
• Una finestra della vista 3D in cui è possibile ruotare, traslare, eseguire lo zoom ed esplorare il modello nel documento PDF. La finestra include le informazioni PMI associate a tale combinazione di stati. È inoltre possibile scegliere tra diversi valori di View Styles: Illustrated, Solid, Transparent e Solid with Edges.
• Un elenco parti della vista con evidenziazione incrociata nella finestra della vista 3D.
• Visualizzazione di miniature per scorrere e selezionare rapidamente la combinazione di stati che l'utente finale del PDF 3D intende interrogare.
• Informazioni sul modello, come nome dell'autore, nome del file e data.
• Modifica dinamica del nome dell'approvatore o dell'esaminatore e delle aree delle firme. Questi valori possono essere modificati e salvati dall'utente finale dell'area dinamica PDF 3D. Anche le note possono essere modificate e salvate da un utente finale a valle del PDF 3D.
• Opzione di personalizzazione per includere il logo aziendale.

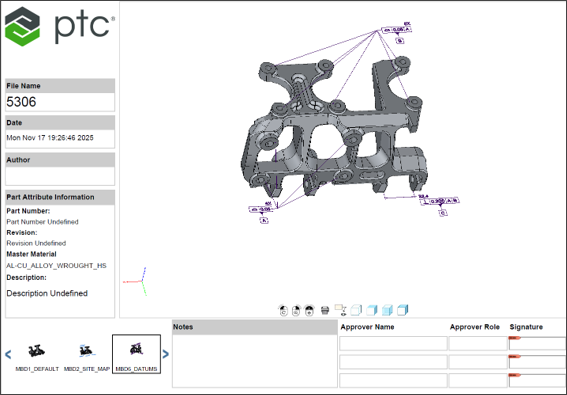

Esportazione di una parte in formato PDF 3D

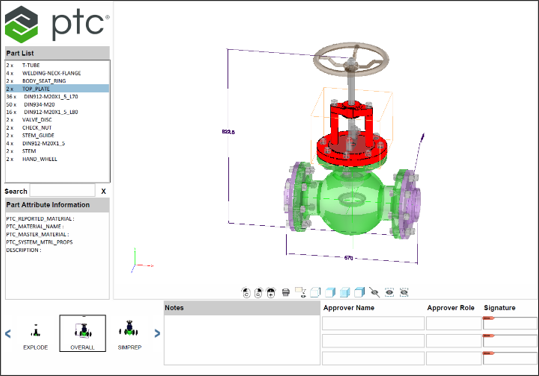

Esportazione di un assieme in formato PDF 3D
Vantaggi
Questo miglioramento consente di condividere informazioni 3D con clienti a valle che potrebbero disporre soltanto di un visualizzatore PDF per visualizzare i dati MBD.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Alcune aree di funzionalità di non sono attualmente supportate dal formato PDF 3D. Tra queste figurano le aree seguenti: • Note piane rispetto allo schermo • Tabelle su piani di annotazione • Note di foro • Annotazioni a livello di parte in un assieme • Componenti incorporati e inseparabili • Feature di modellazione flessibile • Aspetto con texture |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
