Studi strutturali transitori in Creo Ansys Simulation
Creo+
Posizione nell'interfaccia utente: per uno studio strutturale attivo, selezionate > > .
Video
Descrizione
È ora possibile eseguire analisi strutturali transitorie in Creo Ansys Simulation per studiare la risposta dinamica di una struttura quando viene applicato un carico variabile nel tempo. Potete definire i carichi per gli studi transienti come una funzione del tempo che usa una funzione della tabella e studiare gli effetti di questo carico sugli spostamenti, le deformazioni e le sollecitazioni derivanti nel modello. I vincoli possono essere definiti anche come funzione del tempo.
Sono disponibili le opzioni aggiuntive per l'impostazione della simulazione descritte di seguito.
• Velocità iniziale
• Smorzamento
• Durata passo
• Passi secondari basati sul tempo

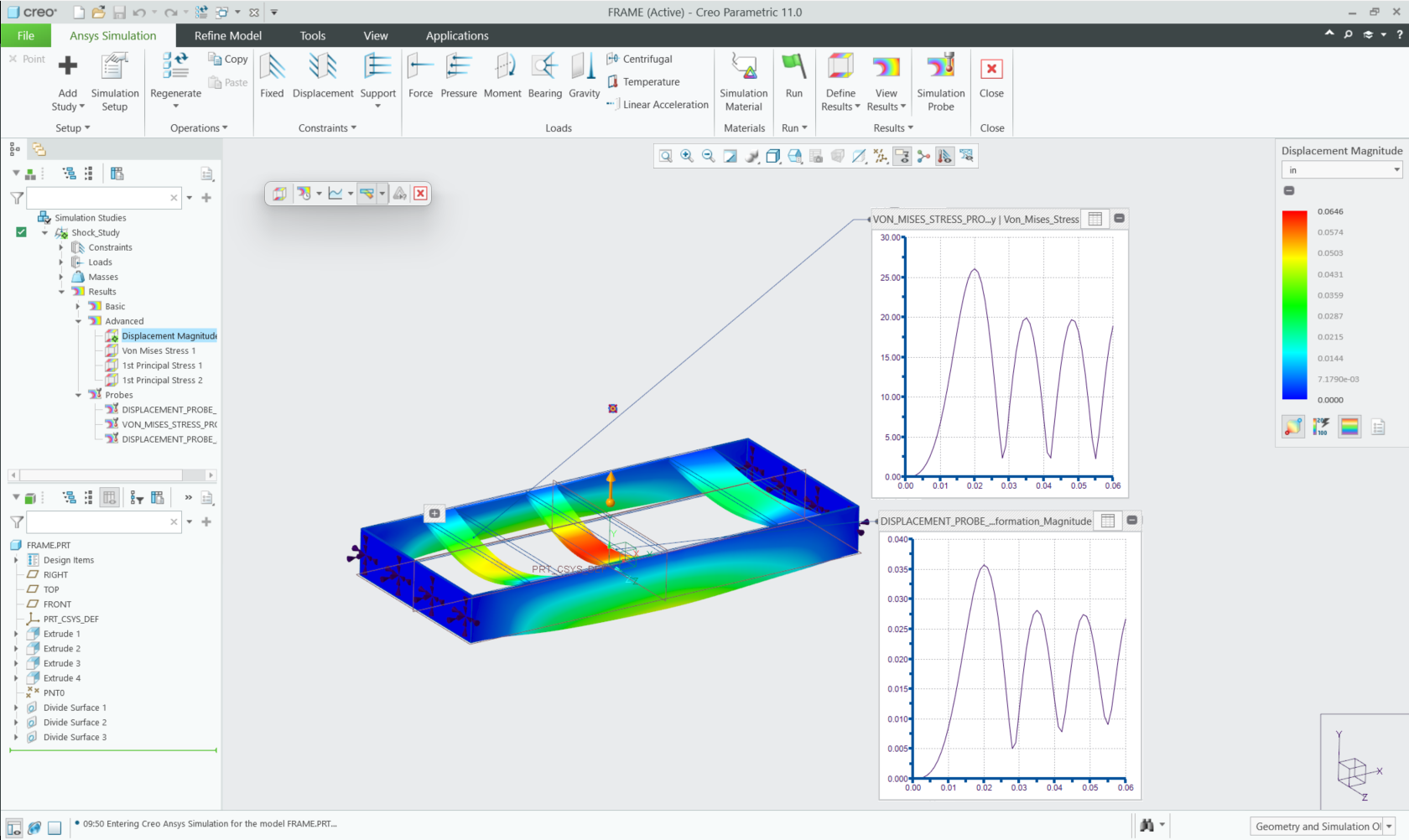

È possibile visualizzare i grafici dei risultati nel tempo per tutti i grafici a curve di livello e i tastatori.
Vantaggi
Di seguito sono riportati i vantaggi di questo miglioramento.
• Determina la risposta dinamica in caricamento con cronologia
• È possibile utilizzare gli studi strutturali transitori per prevedere l'integrità strutturale, le frequenze naturali e le modalità di vibrazione di un modello.
• Potete definire ed eseguire una simulazione strutturale dipendente dal tempo e a più passaggi.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | • In fase di definizione di funzioni di carico che variano nel tempo, è possibile utilizzare soltanto funzioni di tabella. Le funzioni basate su formula o simbolo (espressione) non sono disponibili. Come soluzione temporanea è possibile creare una tabella utilizzando una formula in Excel e quindi importare la data come funzione di tabella. • I risultati di base per uno studio strutturale transitorio visualizzano il valore della quantità per l'ultimo valore temporale (statico). • L'animazione dei risultati non è disponibile per un'analisi strutturale transitoria poiché i risultati della deformazione non sono disponibili. Sarà disponibile in una release futura. • Gli studi strutturali transitori richiedono notevoli risorse di calcolo e pertanto necessitano di tempi di esecuzione più lunghi. Anche la visualizzazione del grafico dei risultati in funzione del tempo richiede molto tempo. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
