Studi di trasferimento di calore esplementare in Creo Simulation Live
Creo+
Posizione nell'interfaccia utente: per uno studio di simulazione dei fluidi selezionate la casella di controllo Trasferimento di calore esplementare (Conjugate Heat Transfer) dal menu di overflow del gruppo Studio (Study) nella scheda Simulazione live (Live Simulation). > >
Video
Descrizione

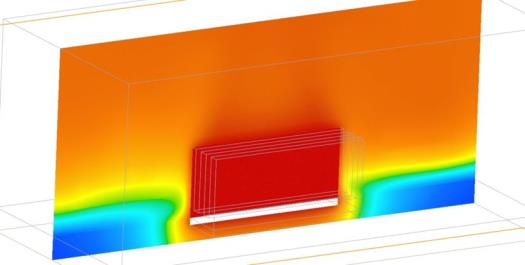

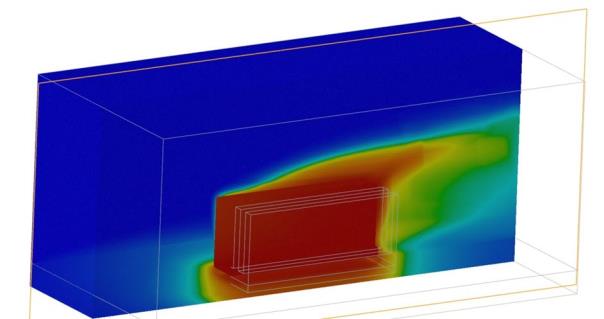

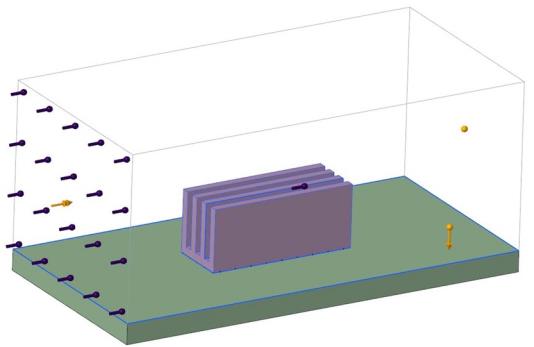

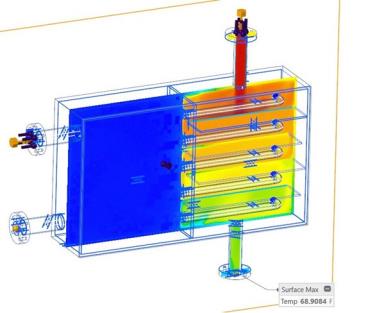

Questo miglioramento consente di simulare il trasferimento di calore tra solidi e fluidi per studi interni ed esterni. Il trasferimento di calore esplementare può essere simulato utilizzando un flusso forzato o una situazione di convezione naturale in cui il calore viene perso nel corpo fluido circostante. Un singolo studio può includere più tipi di fluido. Domini fluidi multipli devono essere separati da una parete solida.
  |
  |
Il controllo dei contatti è stato migliorato e implementato come riportato di seguito.
• Il rilevamento automatico dei contatti include connessioni fluido-solido.

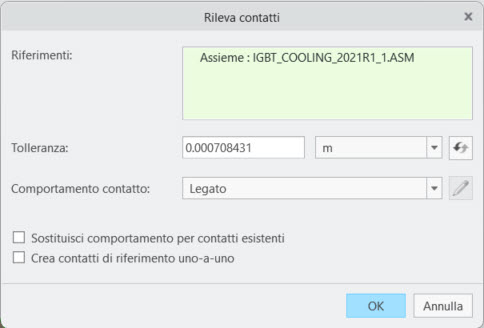

• È disponibile una nuova opzione di tolleranza "FSI" (interfaccia fluido-solido) per il rilevamento dei contatti tra solidi e fluidi.
Vantaggi
• Incredibile velocità nella risoluzione di studi complessi
• Previsione precisa del trasferimento di calore di una combinazione di solidi e flusso di fluidi
• Ottimizzazione dei progetti dai risultati CHT
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | I domini fluidi esterni devono essere soltanto domini solidi. Non è possibile utilizzare la feature di volume di inclusione basata su unione superfici in Creo per creare un dominio fluido esterno per uno studio di trasferimento di calore esplementare. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna |
