Rombico, rombico con struttura a rombo e dodecaedro allungato: nuovi tipi di cella del reticolo basati su travatura
Creo+
Posizione nell'interfaccia utente: fate clic su >
Reticolo (Lattice) > .
Reticolo (Lattice) > .
Video
Descrizione

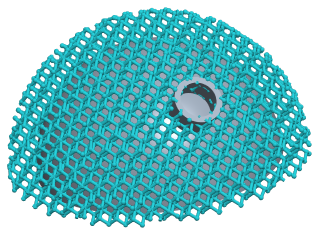

Ora è possibile creare tipi di reticoli a dodecaedro rombico, rombico con struttura a rombo e dodecaedro allungato. Queste funzionalità sono implementate nel workflow normale del reticolo. Sono utili per la creazione di dispositivi medici con tipi di cella approvati, senza dover uscire dall'ambiente Creo, e sono completamente associative.

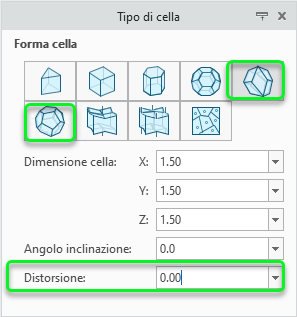

• Nodi casuali possibili utilizzando il parametro Distorsione (Distortion)
• Possibilità di aggiungere un'inclinazione alla cella utilizzando il parametro Angolo inclinazione (Skewing angle)

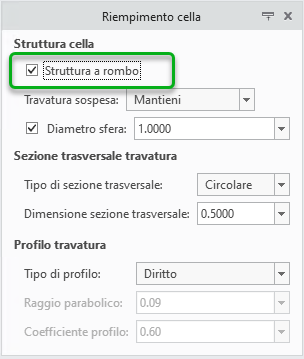

L'opzione Struttura a rombo (Diamond structure) crea un sottotipo di reticolo di dodecaedro rombico che fornisce resistenza con un numero inferiore di travature.

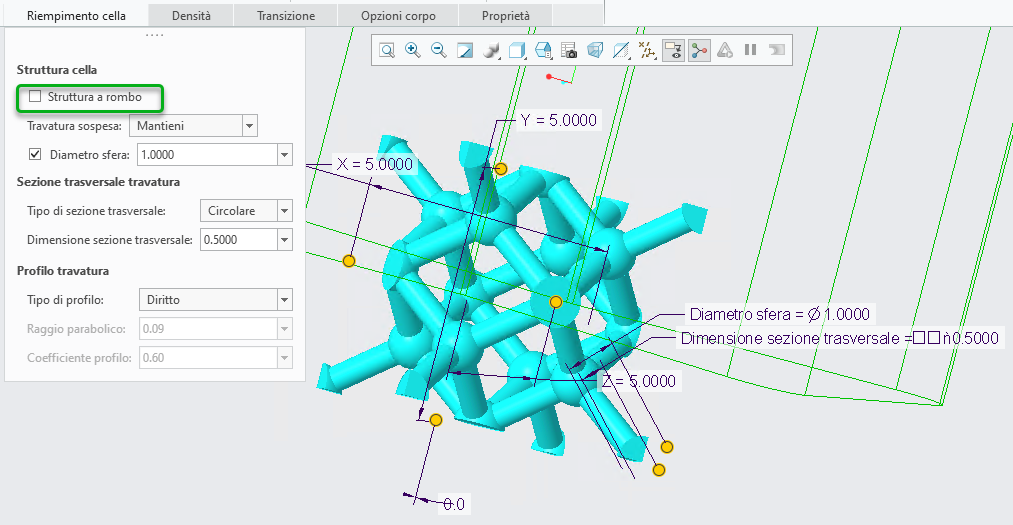

Senza struttura a rombo:

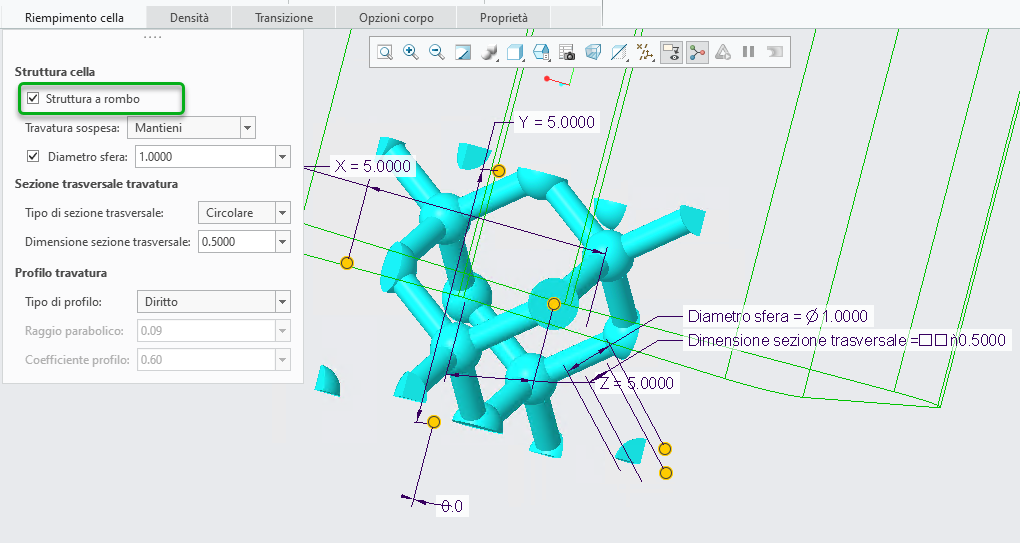

Con struttura a rombo:
Vantaggi
• Creare dispositivi medici con tipi di cella approvati direttamente nell'ambiente Creo.
• Queste funzionalità sono integrate all'interno di Creo, senza uscire dall'ambiente di Creo, e sono completamente associative.
Informazioni aggiuntive
Suggerimenti: | È possibile creare nodi randomizzati utilizzando il parametro Distorsione (Distortion). È possibile aggiungere un'inclinazione alla cella utilizzando il parametro Angolo inclinazione (Skewing angle). |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
