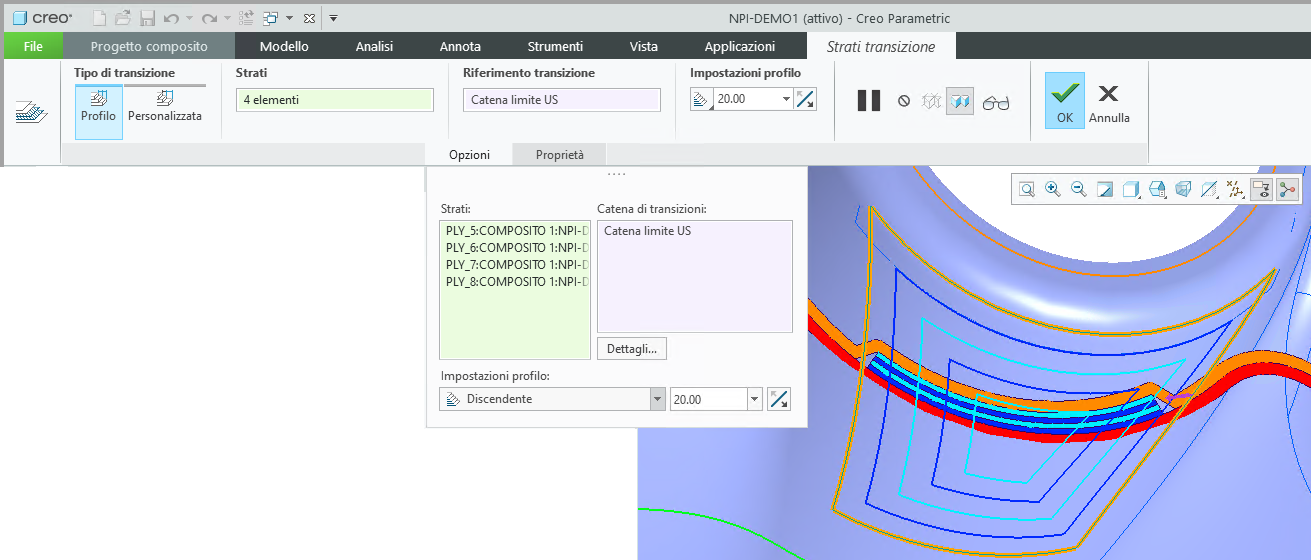

Posizione nell'interfaccia utente: nel progetto composito fate clic su Strati (Plies) > Strati transizione (Transition Plies).

Guardate il video in Learning Connector.

È ora possibile utilizzare il nuovo comando Strati transizione (Transition Plies) per accorciare o estendere uno o più strati.

Per creare un effetto di transizione per più strati, è necessario almeno un limite parzialmente comune da cui selezionare la catena di transizione e specificare il valore di offset. Ciò comporta una regolazione dei contorni degli strati selezionati.

Potete creare una transizione di profilo definendo un valore di offset costante oppure creare una transizione personalizzata definendo valori di transizione variabili.

Potete creare più feature di strati di transizione in una feature composita.

Questo miglioramento è utile in caso di modifica dei contorni degli strati esistenti per ottenere una modifica graduale dello spessore di un laminato o in caso di modifica del contorno di un singolo strato in base a un valore di offset dei bordi di transizione selezionati.

Con questo miglioramento è possibile modificare i contorni degli strati senza ridefinire strati manuali e creare localmente un cambiamento graduale dello spessore del laminato.
