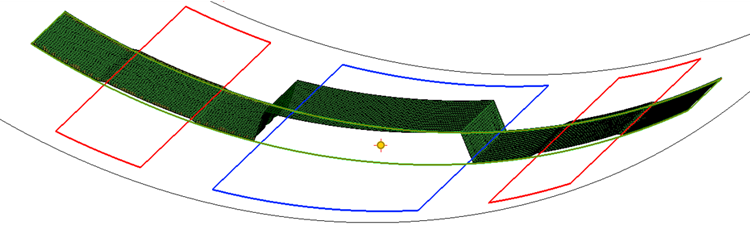

È ora possibile calcolare le proprietà di massa di un composito in base alla stratificazione del laminato, alle proprietà del materiale, alla sequenza di impilamento e ai contorni di strati e core definiti.

È possibile calcolare le proprietà di massa di un composito in due modi.

Per calcolare le proprietà di massa di un singolo strato, fate clic con il pulsante destro del mouse sullo strato nell'albero del laminato e selezionate Impostazioni proprietà di massa (Mass Properties Settings).

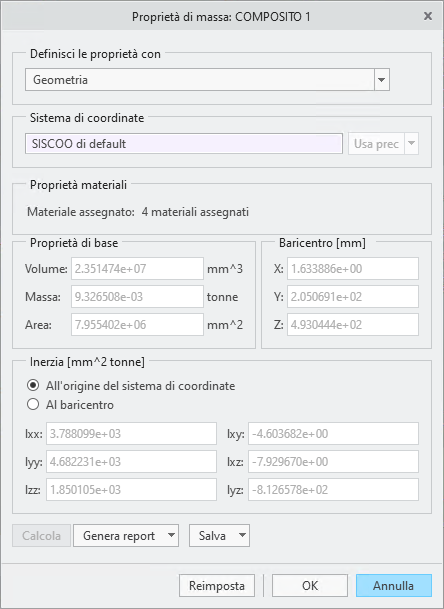

Per calcolare le proprietà di massa del laminato intero, fate clic su File > Prepara (Prepare) > Proprietà composito (Composite Properties). Nella finestra di dialogo Proprietà composito (Composite Properties) fate clic su cambia (change) nella riga di Proprietà massa (Mass Properties).

A livello di parte, la feature composita crea un corpo dedicato per il risultato composito e le proprietà di massa basate sugli strati della stratificazione specifica vengono assegnate a tale corpo. Questa condizione è indipendente dalla solidificazione basata su strati del laminato.

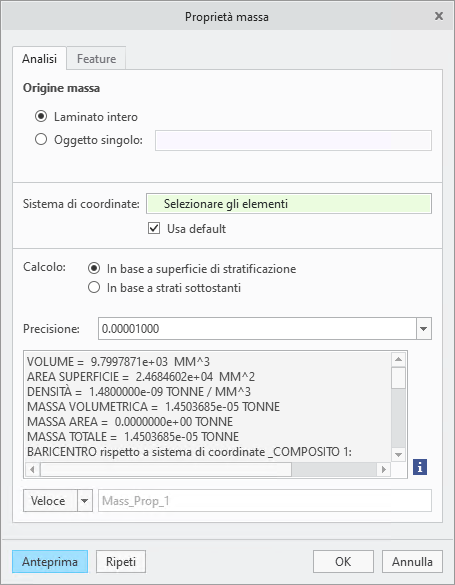

Potete inoltre creare un'analisi delle proprietà di massa di un singolo oggetto in laminato o del laminato intero nella scheda Analisi (Analysis). Per il calcolo, è possibile specificare se eseguire l'analisi in base alla definizione della superficie di stratificazione, che ignora il contesto, oppure in base agli strati sottostanti, più accurata.

Questo miglioramento è utile per calcolare le proprietà di massa di un singolo strato o della stratificazione del laminato intero.

Con questo miglioramento è possibile ottenere proprietà di massa basate su strati indipendentemente dalla solidificazione del laminato.
