Posizione nell'interfaccia utente:

Guardate il video in Learning Connector.

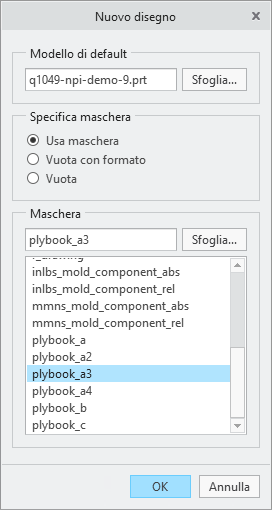

È ora possibile creare un documento di ply book per i modelli con una o più feature composite. Potete creare automaticamente un nuovo ply book in base a un file di disegno della maschera, in modo che ogni strato possa essere rappresentato sul proprio foglio di disegno nell'ordine di sequenza corretto.

È inoltre possibile inserire un ply book basato sulla maschera in un disegno normale o un disegno di ply-book esistente. È possibile specificare l'intervallo di strati per cui aggiungere i fogli nel ply book.

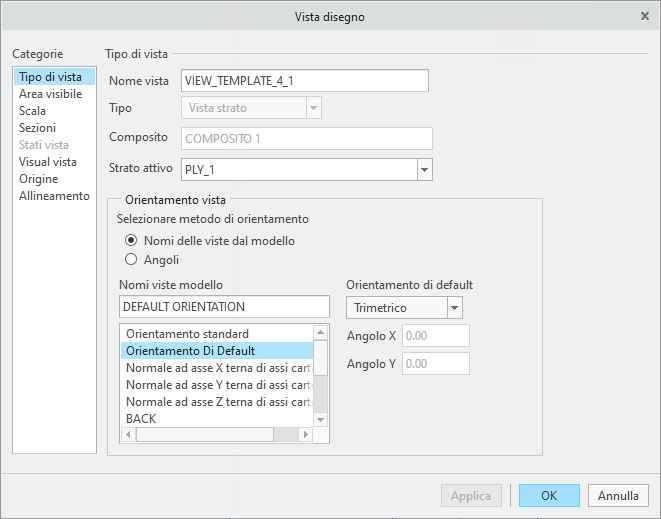

È ora possibile utilizzare i comandi Vista strato (Ply View) e Vista strato piatto (Flat Ply View) per creare due nuovi tipi di vista, ovvero la vista di uno strato e la vista di uno strato piatto, in un disegno contenente una feature composita come modello di disegno attivo.

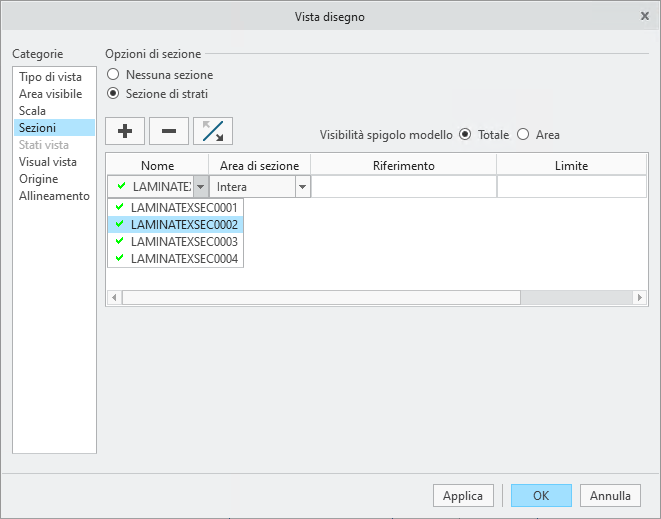

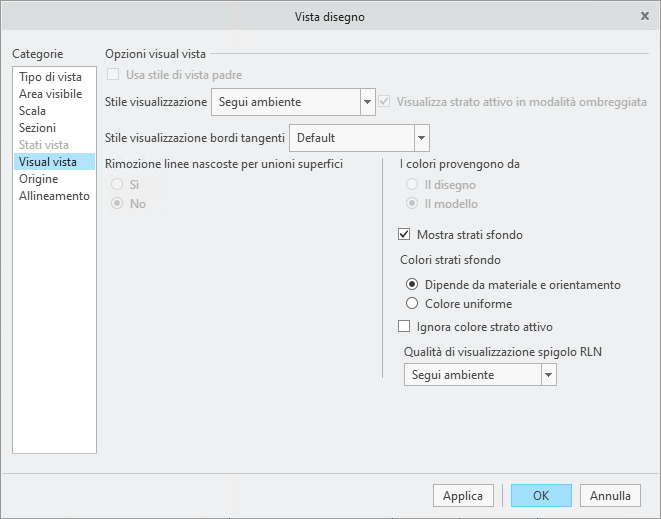

Quando create la vista di uno strato, potete specificare varie impostazioni aggiuntive per mostrare gli strati di sfondo, le sezioni di laminato e molte altre opzioni.

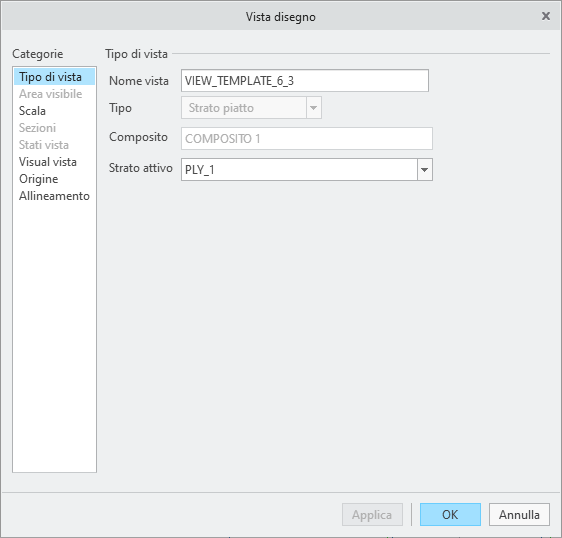

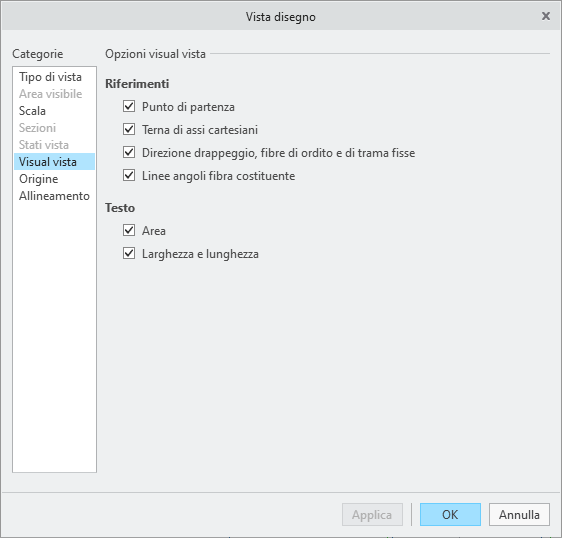

Potete creare viste strato piatto soltanto in caso di esito positivo del drappeggio degli strati. Quando create una vista strato piatto, potete mostrare numerosi dettagli delle proprietà degli strati insieme alla vista, ad esempio la terna di assi cartesiani, la direzione di drappeggio, l'area degli strati e altro ancora.

Questo miglioramento è utile per la creazione automatica di un ply book, la documentazione del processo di laminazione e la creazione di viste di disegno correlate agli strati in qualsiasi disegno.
