Unione di strati da zone
Creo+
Posizione nell'interfaccia utente: nell'ambiente di un progetto composito fate clic su
Strati da zone (Plies From Zones).
Strati da zone (Plies From Zones).Video
Descrizione
Quando create strati multipli basati su zone con lo strumento Strati da zone (Plies From Zones), potete unire strati simili tra zone differenti.
È possibile eseguire l'unione tra zone verificando la corrispondenza tra le righe della pila o ignorando le righe della pila come descritto di seguito.
• Per unire strati simili definiti nella stessa riga della pila in insiemi differenti, utilizzate l'opzione Corrispondenza riga pila (Match stack row). L'ordine delle righe della pila definisce l'ordine risultante in cui vengono creati gli strati uniti.

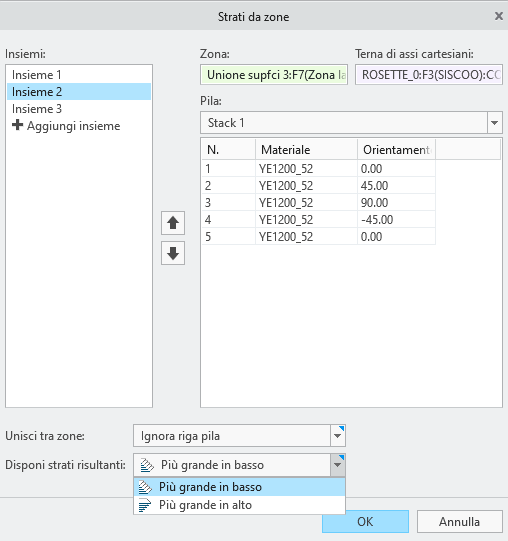

• Per unire strati simili definiti in insiemi differenti senza considerare la riga della pila, utilizzate l'opzione Ignora riga pila (Ignore stack row). Potete disporre gli strati uniti in base alla relativa area posizionando lo strato più grande nella parte inferiore o superiore. La figura riportata di seguito illustra le opzioni per disporre gli strati uniti risultanti dopo aver selezionato l'opzione Ignora riga pila (Ignore stack row).
Dopo aver creato gli strati basati su zone utilizzando lo strumento Strati da zone (Plies From Zones), è possibile ridisporre l'ordine degli strati uniti riordinando le feature di strato basato su zone corrispondenti.
Vantaggi
Questo miglioramento incrementa la produttività e fornisce più funzionalità per un progetto composito top-down concettuale, consentendo l'unione di strati tra zone e la creazione di strati e core basati su zone.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
