Definizione di un materiale composito
Creo+

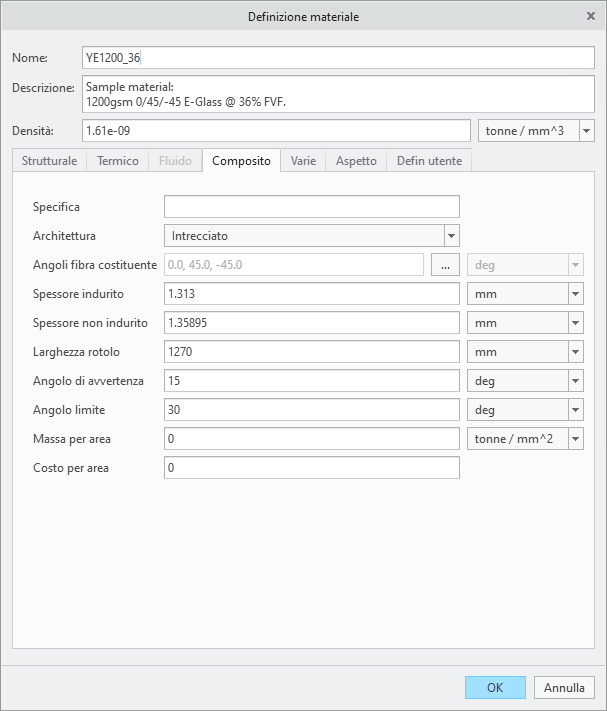

Posizione nell'interfaccia utente: scheda Composito (Composite) della finestra di dialogo Definizione materiale (Material Definition) per qualsiasi materiale.
Descrizione
È ora possibile utilizzare la nuova scheda Composito (Composite) nella finestra di dialogo Definizione materiale (Material Definition) per specificare le proprietà specifiche di un materiale composito.
Per utilizzare un materiale nel processo di un progetto composito, è necessario definirne almeno la proprietà Spessore indurito (Cured Thickness). Le altre proprietà definite nella scheda Composito (Composite) aggiungono valore durante il processo di un progetto composito. Ad esempio, le proprietà Larghezza rotolo (Roll Width), Angolo di avvertenza (Warn Angle) e Angolo limite (Limit Angle) sono utili in una simulazione di drappeggio. Impostate la nuova opzione di configurazione cmpst_mtrl_angular_prms_unit per controllare l'unità di default per le proprietà angolari nella scheda Composito (Composite) della finestra di dialogo Definizione materiale (Material Definition).
Con l'installazione di Creo vengono forniti diversi materiali campione di strati e core compositi.
Vantaggi
La definizione delle proprietà di materiale composito è utile in caso di progettazione di una struttura composita in Creo.
La nuova scheda Composito (Composite) nella finestra di dialogo Definizione materiale (Material Definition) fornisce una posizione centralizzata per la definizione dei dettagli del materiale per il progetto composito.
Informazioni aggiuntive
Suggerimenti | Nessuno |
Limitazioni | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nuova opzione di configurazione cmpst_mtrl_angular_prms_unit deg*/model_units |
