Posizione nell'interfaccia utente:

Guardate il video in Learning Connector.

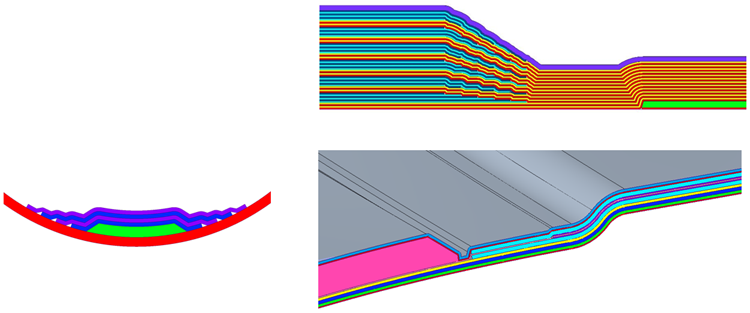

È ora possibile utilizzare il comando speciale Sezione laminato (Laminate Section) per osservare l'interno di un progetto composito e visualizzare la stratificazione in base alle informazioni dell'albero laminato che correlano la codifica a colori dell'albero del laminato alla sezione effettiva. È possibile utilizzare l'opzione di scala per evitare uno zoom eccessivo e visualizzare meglio gli strati molto sottili che compongono il progetto del laminato.

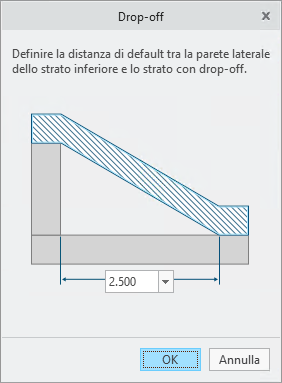

È possibile utilizzare il comando Drop-off e definire il valore di drop-off di default per controllare il comportamento globale di drop-off di strati e core sui contorni degli strati sottostanti nella sezione del laminato, in modo da agevolare la visualizzazione della distribuzione del materiale durante la stratificazione.

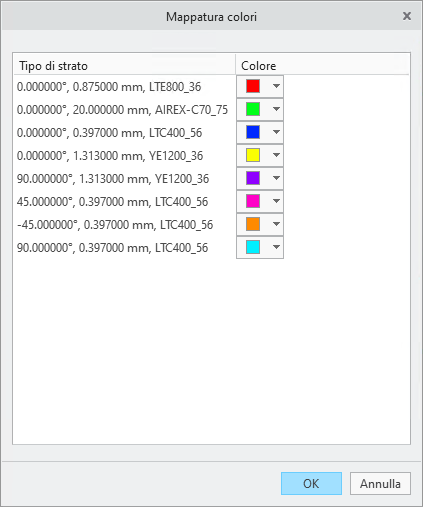

È possibile utilizzare il comando Mappatura colori (Color Mapping) per modificare la codifica a colori degli strati assegnata dal sistema.

Questi miglioramenti sono utili in caso di progettazione di una stratificazione composita in Creo e se si desidera visualizzare la stratificazione in una specifica posizione o sezione. Grazie a questi miglioramenti è possibile visualizzare le interazioni e le sovrapposizioni dettagliate degli strati interni in base alle informazioni sull'elenco dei laminati, che si aggiornano dinamicamente durante il trascinamento della sezione. Potete inoltre scalare la geometria degli strati nella direzione di stratificazione per migliorare la visibilità.
