Supporto del raggruppamento nell'albero del laminato
Creo+

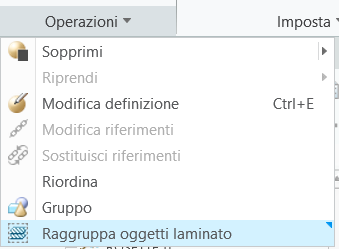

Posizione nell'interfaccia utente: nell'ambiente composito fate clic su Operazioni (Operations).
Descrizione

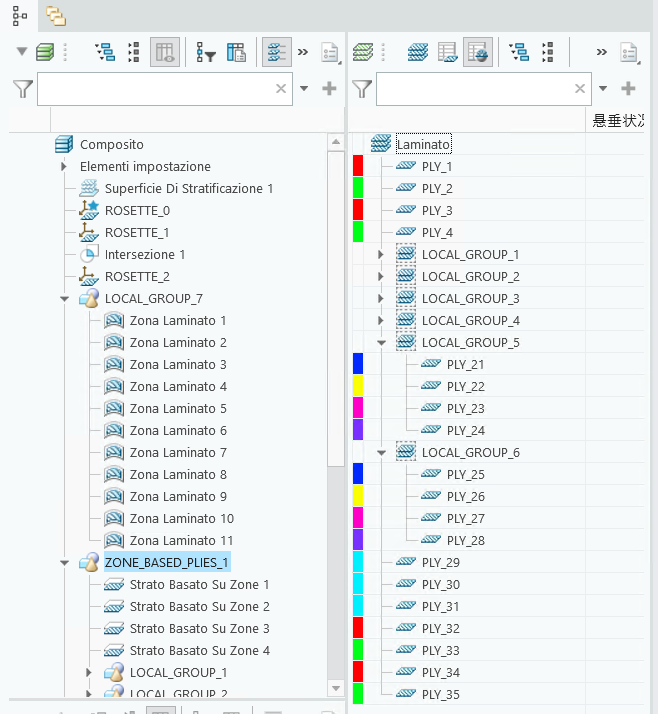

Ora, quando le feature sono raggruppate nell'albero composito, vengono raggruppati anche gli oggetti in laminato correlati nell'albero del laminato.
È inoltre possibile separare e raggruppare nuovamente gli oggetti in laminato manualmente.
Per separare gli oggetti in laminato, eseguite una delle operazioni descritte di seguito.

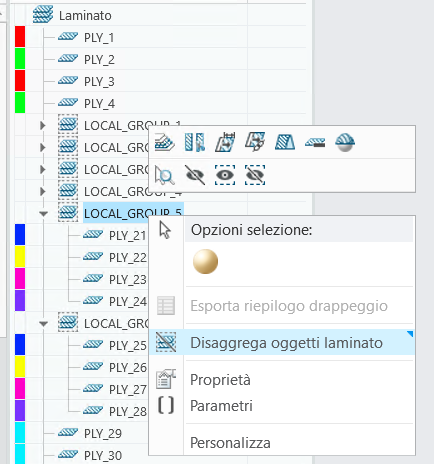

• Fate clic con il pulsante destro del mouse sul gruppo nell'albero del laminato, quindi selezionate
Disaggrega oggetti laminato (Ungroup Laminate Objects) dal menu di scelta rapida.
Disaggrega oggetti laminato (Ungroup Laminate Objects) dal menu di scelta rapida.

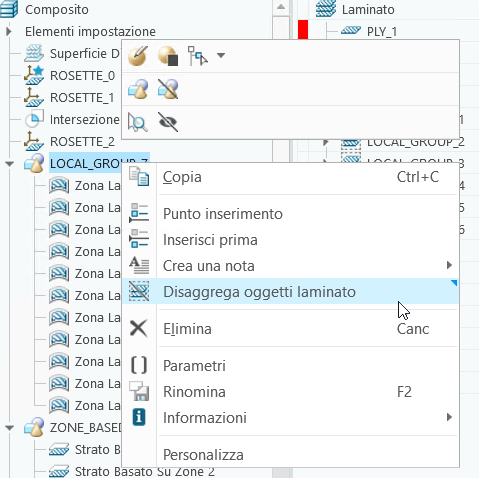

• Fate clic con il pulsante destro del mouse sul gruppo corrispondente nell'albero composito, quindi selezionate Disaggrega oggetti laminato (Ungroup Laminate Objects) dal menu di scelta rapida.
Disaggrega oggetti laminato (Ungroup Laminate Objects) dal menu di scelta rapida.Per raggruppare nuovamente gli oggetti in laminato, attenetevi alla procedura descritta di seguito.
1. Nell'albero composito fate clic con il pulsante destro del mouse sul gruppo contenente almeno una feature che ha creato un oggetto in laminato.
2. Selezionate
Raggruppa oggetti laminato (Group Laminate Objects) dal menu di scelta rapida.
Raggruppa oggetti laminato (Group Laminate Objects) dal menu di scelta rapida.
Quando eseguite un'azione, ad esempio uno splicing o una simulazione di drappeggio, potete selezionare contemporaneamente tutti gli oggetti in laminato di un gruppo selezionando il gruppo, evitando di selezionare i singoli oggetti.
È possibile selezionare o deselezionare la casella di controllo Intestazioni gruppo (Group Headers) nella finestra di dialogo Filtri albero laminato (Laminate Tree Filters) per controllare la visualizzazione delle intestazioni di gruppo nell'albero del laminato.
Intestazioni gruppo (Group Headers) nella finestra di dialogo Filtri albero laminato (Laminate Tree Filters) per controllare la visualizzazione delle intestazioni di gruppo nell'albero del laminato.Vantaggi
Questo miglioramento incrementa i livelli di produttività e di percezione e interazione dell'utente con il prodotto. Il raggruppamento nell'albero del laminato semplifica la selezione e rende il modello più chiaro e meglio organizzato.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
