Esportare la serie piatta
Creo+
Posizione nell'interfaccia utente: nel progetto composito fate clic su > .
Video
Descrizione
È ora possibile utilizzare il nuovo comando Esporta serie piatta (Export Flat Pattern) per gli strati con esito di drappeggio positivo per creare uno o più file DXF o DWG di contorni di serie piatta di strati.
È possibile esportare ogni strato in un file distinto oppure tutti gli strati selezionati nello stesso file con alcune opzioni per controllare il posizionamento dei contorni. Opzionalmente, è inoltre possibile aggiungere alcune proprietà di strato ai file esportati.

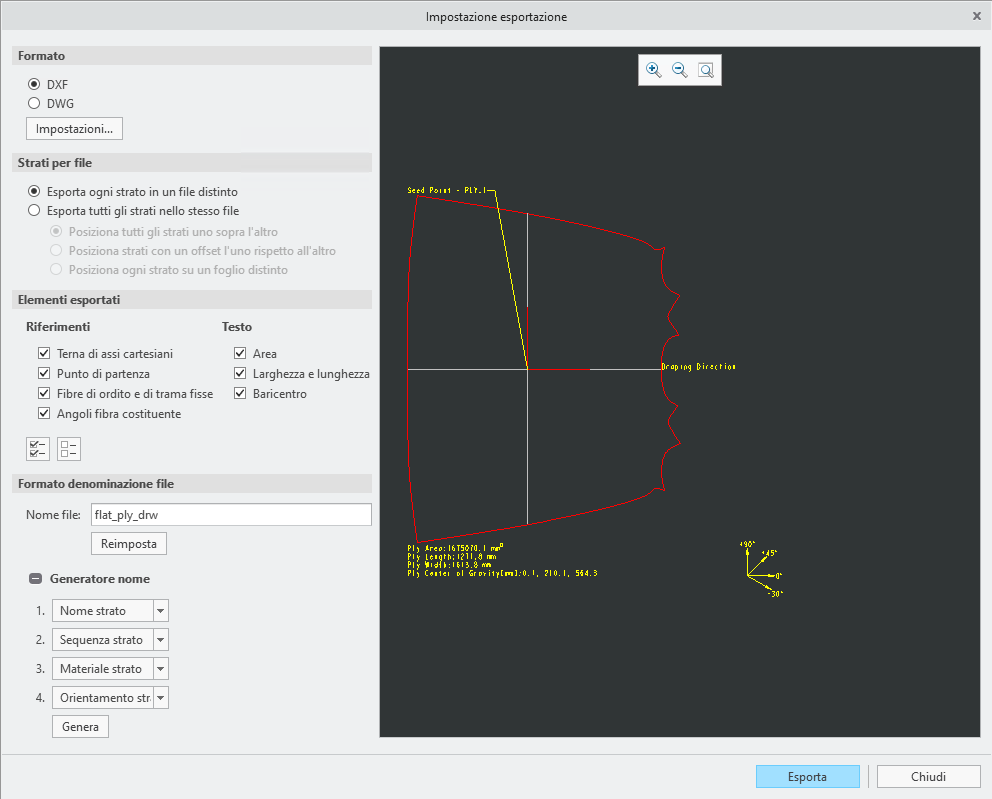

È possibile utilizzare il generatore di nomi per la formattazione intelligente dei file quando esportate ogni strato in un file distinto.

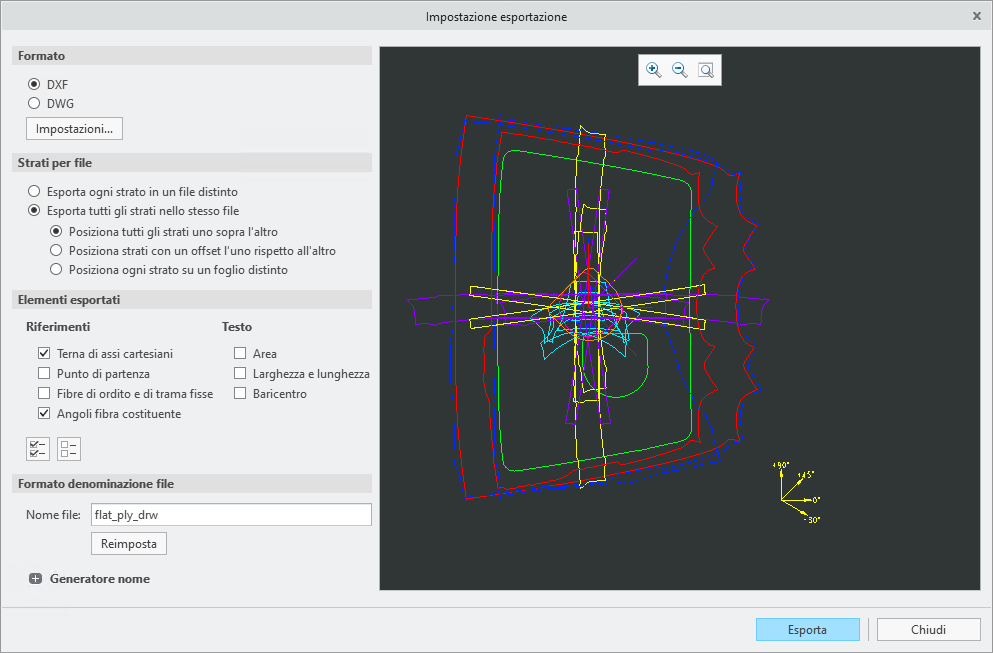

Per configurare le impostazioni di default per le opzioni nella finestra di dialogo Impostazione esportazione (Export Setup), utilizzate le seguenti opzioni di configurazione:
• export_plies_to_dxf_dwg_files - Specifica se esportare ogni strato in un file distinto o tutti gli strati nello stesso file.
• export_ply_area_text_to_dxf_dwg - Specifica se esportare le informazioni testuali sull'area di uno strato.
• export_ply_cog_text_to_dxf_dwg - Specifica se esportare le informazioni testuali sul baricentro di uno strato.
• export_ply_dir - Specifica la posizione di default in cui memorizzare gli strati esportati.
• export_ply_fiber_ang_to_dxf_dwg - Specifica se esportare gli angoli della fibra costituente di uno strato.
• export_ply_fibers_to_dxf_dwg - Specifica se esportare le fibre di ordito e di trama fisse di uno strato.
• export_ply_file_format - Specifica il tipo di file di esportazione preferito di default per gli strati esportati.
• export_ply_rosette_to_dxf_dwg - Specifica se esportare la terna di assi cartesiani di riferimento di uno strato.
• export_ply_seed_pnt_to_dxf_dwg - Specifica se esportare il punto di partenza di uno strato.
• export_ply_size_text_to_dxf_dwg - Specifica se esportare le informazioni testuali sulla larghezza e sulla lunghezza di uno strato.
• exported_ply_file_name - Specifica il nome di default per il file esportato. Quando si esporta ogni strato in un file distinto, il nome dello strato viene aggiunto automaticamente come suffisso.
• plies_placement_in_dxf_dwg_file - Specifica il posizionamento degli strati quando più strati vengono esportati nello stesso file.
Vantaggi
Questo miglioramento consente di esportare il contorno piatto e di creare uno o più file di serie piatta. Potete successivamente inviare questi file alla macchina di taglio o annidamento.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Non sono note limitazioni. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nuove opzioni di configurazione: • export_plies_to_dxf_dwg_files separate*/same • export_ply_area_text_to_dxf_dwg yes*/no • export_ply_cog_text_to_dxf_dwg yes*/no • export_ply_dir <empty>*/<file path> • export_ply_fiber_ang_to_dxf_dwg yes*/no • export_ply_fibers_to_dxf_dwg yes*/no • export_ply_file_format dxf*/dwg • export_ply_rosette_to_dxf_dwg yes*/no • export_ply_seed_pnt_to_dxf_dwg yes*/no • export_ply_size_text_to_dxf_dwg yes*/no • exported_ply_file_name Flat_ply_drw*/<text string> • plies_placement_in_dxf_dwg_file aligned*/offset/separate |
