Posizione nell'interfaccia utente: nel progetto composito fate clic su Analisi (Analysis) > Esporta modello di analisi (Export Analysis Model).

È ora possibile utilizzare il nuovo comando Esporta modello di analisi (Export Analysis Model) per esportare la definizione di stratificazione degli oggetti in laminato in formato Nastran (*.nas) o HDF5 (*.hdf5) per un'analisi in applicazioni di terze parti.

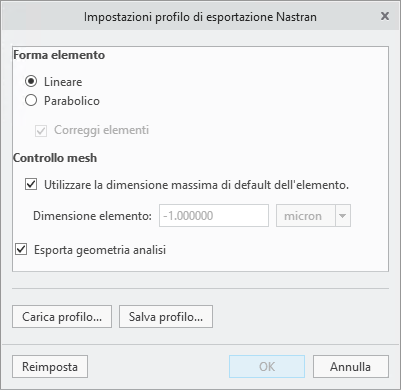

Per specificare impostazioni aggiuntive, fate clic su Analisi (Analysis) > Esporta modello di analisi (Export Analysis Model). Nella finestra di dialogo Salva copia (Save a Copy) selezionate il tipo di esportazione e fate clic su Opzioni (Options).

Per migliorare la creazione di mesh in applicazioni di terze parti, Creo genera un file IGES della superficie di stratificazione, che per default viene suddiviso in tutte le regioni del modello risultanti. Se non avete bisogno di un file IGES, deselezionate la casella di controllo Esporta geometria analisi (Export analysis geometry).

Quando esportate la definizione della stratificazione degli oggetti in laminato in un file HDF5, per default Creo include nel file HDF5 gli orientamenti longitudinale e trasversale delle fibre ottenuti dai risultati di drappeggio per l'utilizzo in analisi a valle. Per escluderli, deselezionate la casella di controllo Usa risultati drappeggio per orientamenti fibre (Use draping results for fiber orientations).

Questo miglioramento supporta la condivisione della definizione della stratificazione degli oggetti in laminato con applicazioni di analisi di terze parti.

L'esportazione HDF5 consente la condivisione della definizione della stratificazione con applicazioni di terze parti per analisi a valle. Per default, per un maggiore livello di precisione dell'analisi sono inclusi i reali orientamenti longitudinale e trasversale degli strati determinati dalle simulazioni di drappeggio.
