Posizione nell'interfaccia utente: nel progetto composito fate clic su Analisi (Analysis) > Simulazione drappeggio (Draping Simulation).

Guardate il video in Learning Connector.

È ora possibile utilizzare il nuovo comando Simulazione drappeggio (Draping Simulation) per analizzare la producibilità dello strato e crearne le serie piatte. In base al punto di partenza selezionato, calcola la distorsione della fibra simulando al contempo l'applicazione dello strato piatto sullo stampo.

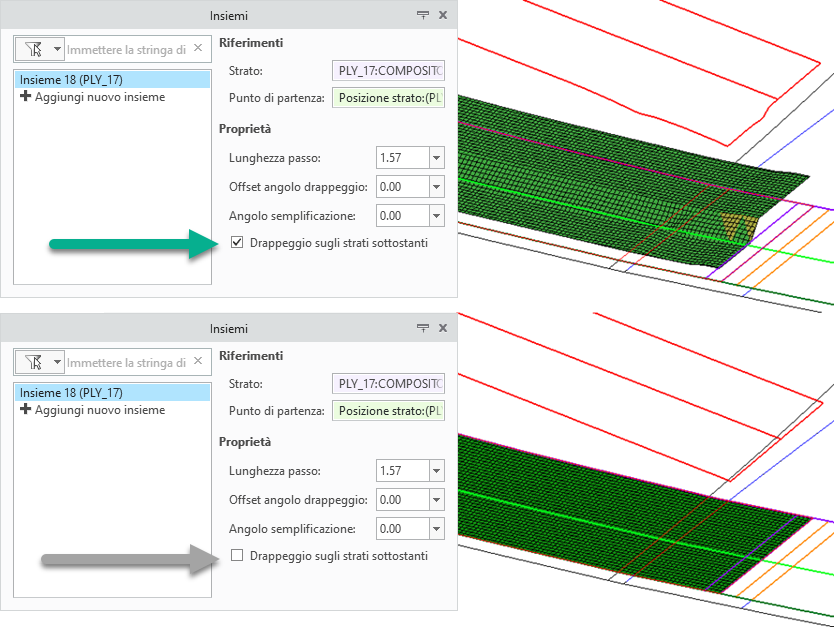

Per default è selezionata l'opzione Drappeggio sugli strati sottostanti (Drape over underlying plies) e il drappeggio viene calcolato considerando il contesto di ogni strato. In questo modo si ottengono risultati più accurati e realistici.

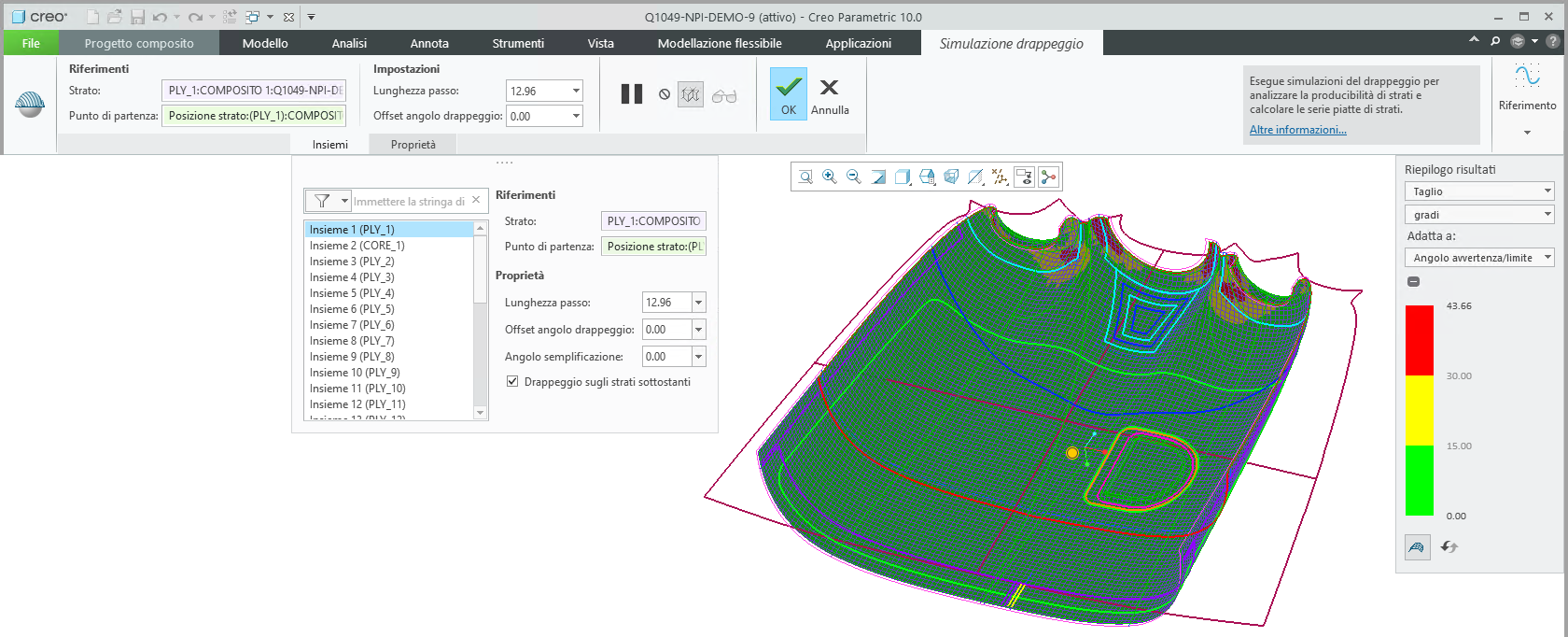

Sebbene il punto di partenza possa essere qualsiasi posizione sull'area della superficie dello strato, potete anche bloccarlo su un punto di Riferimento esistente. Potete apportare ulteriori affinazioni utilizzando i parametri delle proprietà per la lunghezza del passo, l'offset dell'angolo di drappeggio e l'angolo di semplificazione.

Esistono diversi tipi di risultati: Taglio (Shear), Orientamento longitudinale (Longitudinal Orientation), Orientamento trasversale (Transverse Orientation) e Spessore strato drappeggiato (Draped Ply Thickness). I risultati di Taglio (Shear) vengono scalati automaticamente in base ai valori dell'angolo di avvertenza e dell'angolo di limite del materiale.

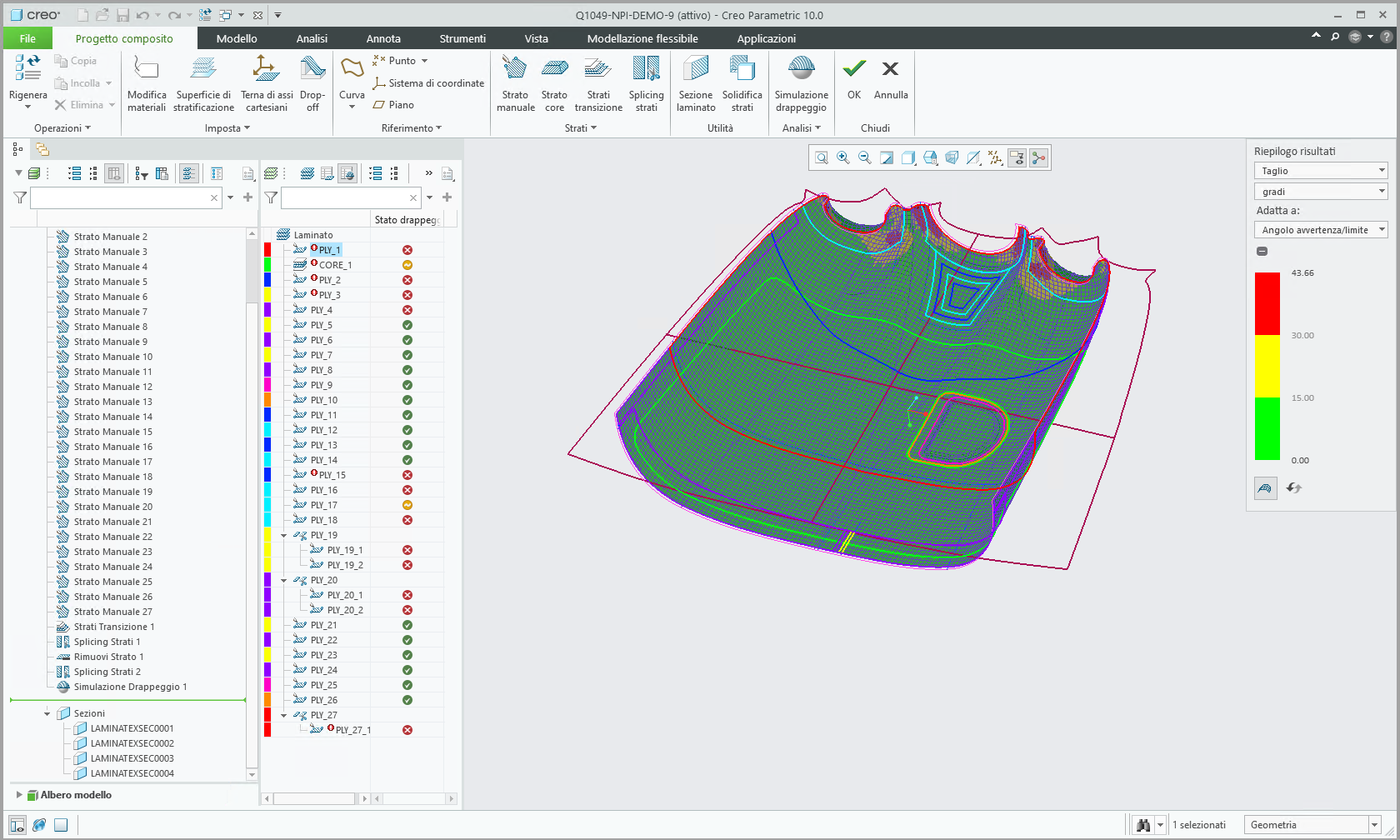

Potete visualizzare in anteprima i risultati della simulazione di drappeggio e una serie piatta nel quadro comandi delle feature o direttamente dalla modalità Gestione drappeggio (Draping Manager) dell'albero del laminato selezionando il comando Mostra risultati drappeggio (Show Draping Results) nella mini barra degli strumenti. Le serie piatte di strati possono essere esportate nel formato DXF. Gli orientamenti longitudinale e trasversale delle fibre, dovuti al drappeggio, possono essere esportati nel formato HDF5 per l'utilizzo in analisi a valle.

Per esaminare il report riassuntivo dell'analisi di drappeggio, utilizzate il comando Esporta riepilogo drappeggio (Export Draping Summary) nel gruppo Analisi (Analysis).

Questo miglioramento è utile per simulare il drappeggio quando applicate lo strato allo stampo e calcolate la distorsione delle fibre (taglio) e la serie piatta.

Offre maggiori informazioni sulla distorsione delle fibre durante il drappeggio. In questo modo è possibile ottimizzare la posizione del punto di partenza selezionato e la direzione di drappeggio per ottenere il miglior risultato possibile. È inoltre possibile creare il contorno dello strato piatto richiesto.
