Comando Unisci cablaggio preassemblato (Merge Harness)
Creo+
Posizione nell'interfaccia utente: nell'applicazione Cablaggio (Cabling) fate clic su > .
Video
Descrizione

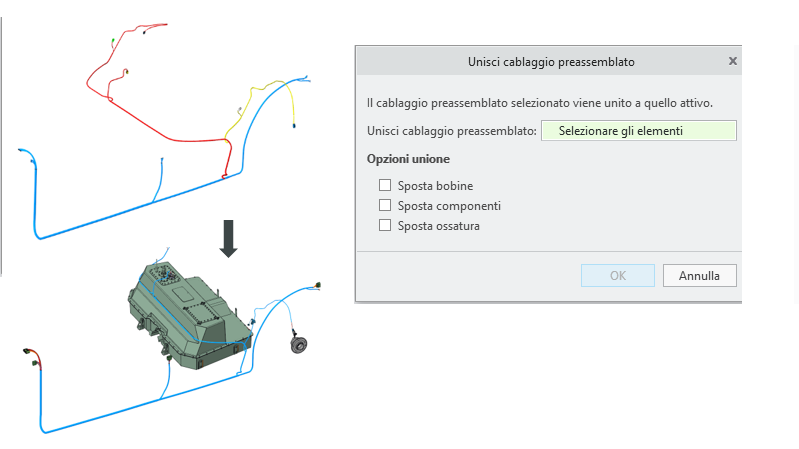

È ora possibile utilizzare il nuovo comando Unisci cablaggio preassemblato (Merge Harness) per unire nuovamente le pozioni di cablaggio preassemblato divise in precedenza nel cablaggio preassemblato principale al termine della progettazione. Potete selezionare qualsiasi cablaggio preassemblato e unirlo al cablaggio preassemblato attivo. Potete scegliere di spostare bobine, componenti di riferimento e un'ossatura nell'assieme di cablaggio preassemblato attivo. L'unione viene eseguita internamente mediante nomi di cavi o fili. Pertanto, prima di eseguire l'operazione di unione, dovete assicurarvi che la denominazione sia coerente in entrambe le parti di tutti i nuovi fili o cavi instradati.
Vantaggi

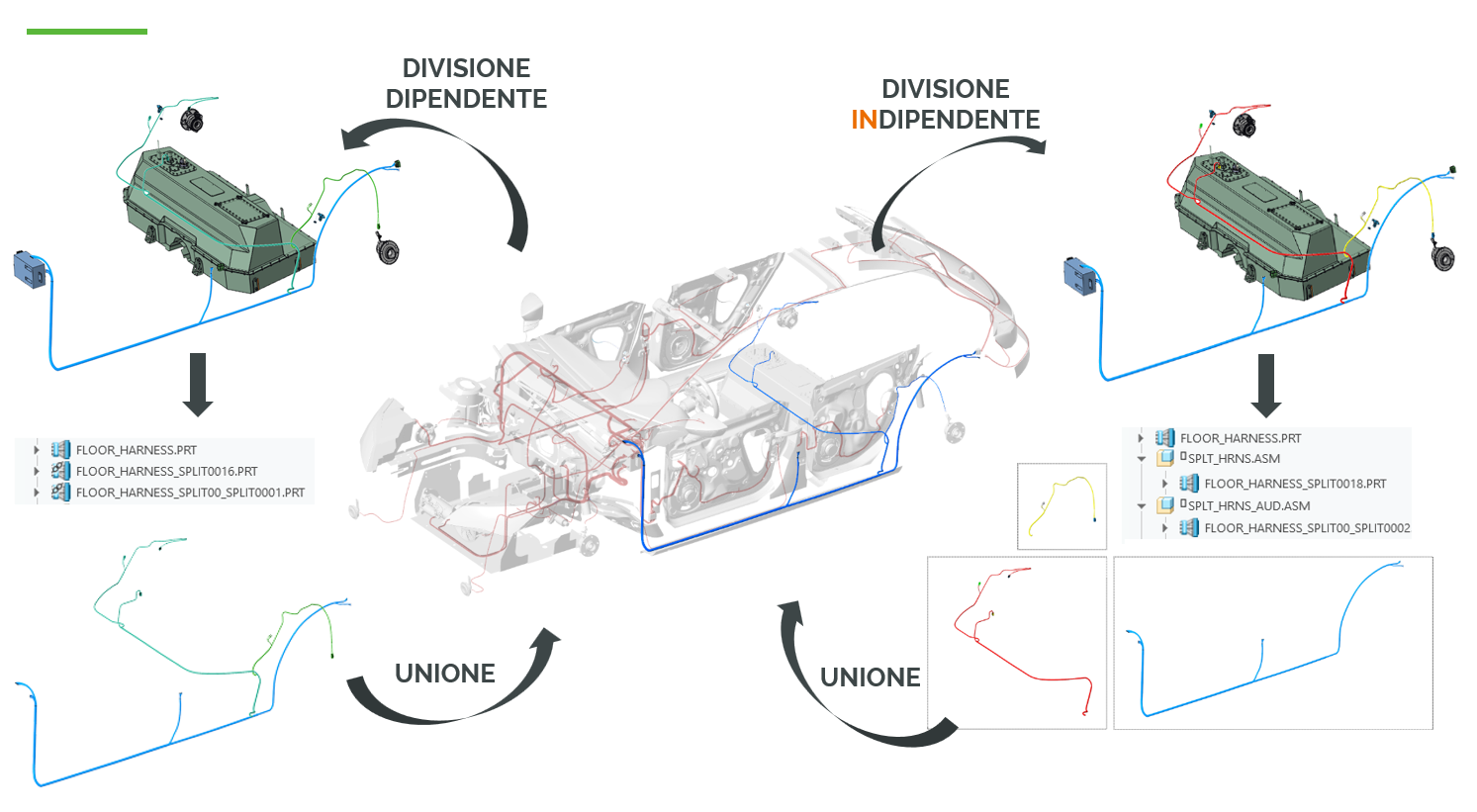

Questo miglioramento consente di ristrutturare le parti del cablaggio preassemblato e di unire i cablaggi preassemblati divisi in un unico pezzo per la spianatura.
Informazioni aggiuntive
Suggerimenti: | Nessuno |
Limitazioni: | Dopo la divisione, i cablaggi preassemblati dipendente e indipendente non possono essere spianati come cablaggio preassemblato omogeneo con il relativo cablaggio padre. Se desiderate spianare tutti i cablaggi preassemblati come un unico pezzo, è necessario eseguire nuovamente la spianatura di tutti i cablaggi preassemblati. Quando si esegue l'unione con un cablaggio preassemblato indipendente, i segmenti non vengono uniti automaticamente poiché non esiste alcuna posizione di divisione condivisa. Per il momento è necessario unire il segmento manualmente ridefinendo la posizione finale di un segmento e collocandola sulla posizione finale dell'altro segmento. |
Sostituisce la funzionalità esistente? | No |
Opzione di configurazione associata a questa funzionalità | Nessuna. |
