Simulazione del modello Ffowcs Williams Hawkings - Esercizio 4 - Esecuzione della simulazione
Per eseguire una simulazione transitoria per il modello FWH, attenetevi alla procedura descritta di seguito.

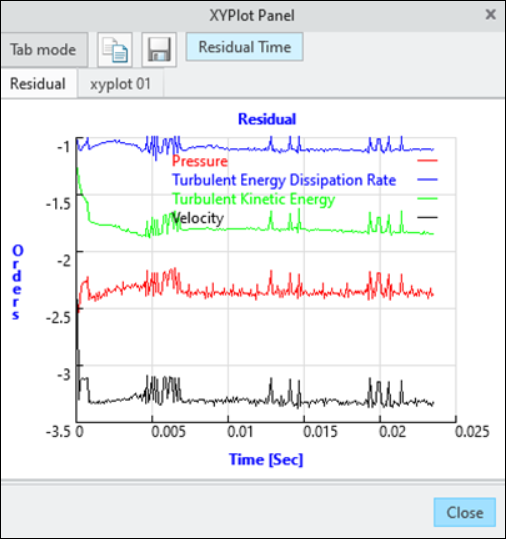

Residui di simulazione
1. Nell'albero Flow Analysis, in Fisica (Physics), selezionate Comune (Common).
2. Nella scheda Modello (Model) del pannello delle proprietà impostate i valori delle opzioni seguenti:
a. Numero di iterazioni (Number of Iterations) - 15
b. Definizione tempo (Time Definition) - Transitorio (Transient)
c. Definizione tempo (Time Definition) - Sistema di rotazione (Rotating System)
d. Numeri di giri (Number of Revolutions) - 2
e. Passi temporali per giro (Time Steps per Revolution) - 120
f. Velocità di rotazione (Rotational Speed) - 5100 rpm
g. Frequenza salvataggio risultati (Result Saving Frequency) - 120
3. Nel gruppo Progetto (Project) fate clic su
Carica risultati (Load Results) per caricare il risultato in regime stazionario. Viene visualizzata la finestra di dialogo Apri (Open).
Carica risultati (Load Results) per caricare il risultato in regime stazionario. Viene visualizzata la finestra di dialogo Apri (Open).4. Selezionate il file PROPELLER_Project 1.sres e fate clic su Apri (Open).
5. Nel gruppo Esegui (Run) fate clic su
Avvia da soluzione (Start from Solution) per iniziare la simulazione dalla soluzione.
Avvia da soluzione (Start from Solution) per iniziare la simulazione dalla soluzione.6. Fate clic su
Esegui (Run) per iniziare la simulazione.
Esegui (Run) per iniziare la simulazione.7. Fate clic su
Pannello grafico XY (XYPlot Panel) per visualizzare i residui della simulazione transitoria.
Pannello grafico XY (XYPlot Panel) per visualizzare i residui della simulazione transitoria.8. Al termine della simulazione, fate clic su OK.
 | Il criterio di convergenza di default è 0.1 per le simulazioni transitorie. Quando i residui per tutte le variabili si riducono di 1 ordine o viene raggiunto il numero massimo di iterazioni, la simulazione procede al passo temporale successivo. |
