Simulazione del modello Ffowcs Williams Hawkings - Esercizio 3 - Creazione di punti di monitoraggio
Per creare un punto di monitoraggio
1. Create un punto di monitoraggio selezionando Punti di monitoraggio (Monitor Points) nel gruppo Postelaborazione (Post-processing) della barra multifunzione Flow Analysis.
2. In Risultati (Results), all'interno di Punti di monitoraggio (Monitoring Points), selezionate Point 01.
3. Nella scheda Modello (Model) del pannello delle proprietà impostate i valori delle opzioni seguenti:
◦ Posizione (Position) - -0.0225, 0.1, 0.2 meters
◦ Ricevitore acustico (Acoustic Reciever) - Sì (Yes)
4. Create un punto di monitoraggio selezionando Punti di monitoraggio (Monitor Points) nel gruppo Postelaborazione (Post-processing) della barra multifunzione Flow Analysis.
5. In Risultati (Results), all'interno di Punti di monitoraggio (Monitoring Points), selezionate Point 02.
6. Nella scheda Modello (Model) del pannello delle proprietà impostate i valori delle opzioni seguenti:
◦ Posizione (Position) - -0.0125, 0.05, 0.075 meters
◦ Ricevitore acustico (Acoustic Reciever) - Sì (Yes)

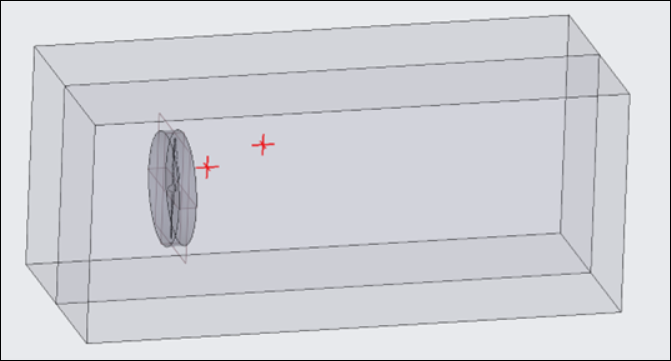

7. Nel pannello delle funzioni fate clic su Attiva/disattiva le proprietà della vista (Turn on/off view properties) e selezionate Mostra tutte le superfici (Show all surfaces) dall'elenco. Il punto di monitoraggio viene visualizzato come illustrato nell'immagine.
Punto di monitoraggio
 | I punti di monitoraggio vengono creati prima della simulazione per misurare il livello di pressione sonora in posizioni specifiche. |
