Simulazione del modello Origine banda larga - Esercizio 3 - Preparazione della mesh
Generazione della mesh
Mesh per il dominio fluido
1. Nell'albero Flow Analysis selezionate Domini (Domains).
2. Nella scheda Mesh del pannello delle proprietà, per Generazione mesh (Mesh Generation), selezionate Tutti i volumi (All Volumes) per Posizione mesh (Mesh Location).
3. Selezionate Non uniformi (Nonuniform) per l'elenco a discesa Margini finestra di contenimento (Bounding Box Margins) e immettete i seguenti valori:
a. Dimensioni minime lato (Minimum Side Sizes): 0.5, 0.5, 6
b. Dimensioni massime lato (Maximum Side Sizes): 0.5, 0.5, 24
4. Immettete i valori per l'elenco di generazione della mesh come segue:
a. Dimensione massima cella (Maximum Cell Size): 0.05
b. Dimensione minima cella (Minimum Cell Size): 0.00005
c. Dimensione cella su superfici (Cell Size on Surfaces) - 0.025
5. Selezionate Zona cilindrica (Cylindrical Zone) per Crea una zona di affinazione (Create a Refinement Zone) e specificate i seguenti parametri per Affinazione zona cilindrica (Cylindrical Zone Refinement):
◦ Dimensione cella (Cell Size): 0.0125
◦ Centro cerchio superiore (Top Circle Center): 0, 0, -0.03 m
◦ Centro cerchio inferiore (Bottom Circle Center): 0, 0, 0.03 m
◦ Raggio zona (Zone Radius): 0.14 m
6. Fate clic su
Genera mesh (Generate Mesh) per creare la mesh per il dominio fluido.
Genera mesh (Generate Mesh) per creare la mesh per il dominio fluido.7. In > , fate clic con il pulsante destro del mouse su PROPELLER_Body_1_1 e selezionate Rimuovi (Remove) per eliminare la mesh solida dell'elica, non necessaria per la simulazione.
8. Fate clic con il pulsante destro del mouse su propeller_side1 in Interfaccia (Interface) in Limiti generali (General Boundaries) e selezionate Separa e connetti (Separate and Connect). Viene creata la voce MGI01 in Interfaccia MGI (Mismatched Grid Interface).
9. Fate clic con il pulsante destro del mouse su propeller_side2 in Interfaccia (Interface) in Limiti generali (General Boundaries) e selezionate Separa e connetti (Separate and Connect). Viene creata la voce MGI02 in Interfaccia MGI (Mismatched Grid Interface).
10. Fate clic con il pulsante destro del mouse su propeller_top in Interfaccia (Interface) in Limiti generali (General Boundaries) e selezionate Separa e connetti (Separate and Connect). Viene creata la voce MGI03 in Interfaccia MGI (Mismatched Grid Interface).
Visualizzazione della mesh
1. Nel gruppo Postelaborazione (Post-processing) fate clic su Vista sezione (Section View). Viene visualizzata la finestra di dialogo Section 01 Properties. Impostate valori per le opzioni come riportato di seguito.
◦ Tipo (Type) - Plane X
◦ Piano arbitrario (Arbitrary Plane) - 0
2. Per chiudere la finestra di dialogo, fate clic su OK.
3. La voce Section 01 viene creata in Superfici derivate (Derived Surfaces) all'interno di Risultati (Results) nell'albero Flow Analysis.
4. Selezionate Section 01. Fate clic su
Mostra (Show) per visualizzare la sezione trasversale.

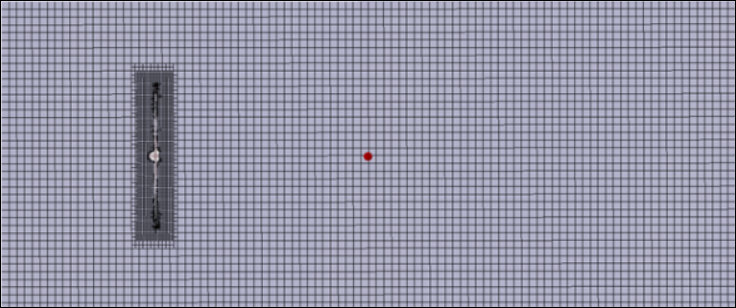

Mostra (Show) per visualizzare la sezione trasversale.5. Nella scheda Vista (View) del pannello delle proprietà selezionate Sì (Yes) per Griglia (Grid). La mesh viene visualizzata come mostrato nella figura precedente.
