Simulazione del modello Origine banda larga - Esercizio 7 - Analisi dei risultati
Questo esercizio descrive come vengono analizzati i risultati durante e dopo la simulazione. Per nascondere le superfici CAD (non il dominio fluido), alternate Corpi CAD (CAD Bodies) e Corpi Flow Analysis (Flow Analysis Bodies) nel gruppo Mostra (Show). Cancellate la visualizzazione di qualsiasi variabile selezionando Nessuna selezione (No Selection) nell'elenco a discesa Legenda (Legend). Fate clic su Pannello grafico XY (XYPlot Panel) per visualizzare il grafico XY.
*
1. Per mostrare o nascondere le entità geometriche selezionate, fate clic su Mostra (Show) nel pannello di visualizzazione.
2. Per modificare lo schema di colore, fate clic su Altro (More) nell'elenco Legenda (Legend) e scegliete tra Blu-Rosso (Blue Red) e Blu-Viola (Blue Purple).
Visualizzazione dei contorni di Pressione su una sezione trasversale
Contorni di Pressione - Vista di sezione
Contorni di Pressione - Vista di sezione
Contorni di Pressione - Vista ingrandita
Contorni di Pressione - Vista ingrandita
1. Nell'albero Flow Analysis, in Risultati (Results), fate clic su Superfici derivate (Derived Surfaces).
2. Selezionate Section 01.
3. Nella scheda Vista (View) del pannello delle proprietà, per Superficie (Surface) impostate i valori delle opzioni seguenti:
Griglia (Grid) - No
Profilo (Outline) - No
Variabile (Variable) - Pressione:[Flusso] (Pressure:[Flow])
Min - 0 Pa
Max - 500 Pa
Visualizzazione dei contorni di Potenza acustica su una sezione trasversale
Contorni di Potenza acustica - Vista di sezione
Contorni di Potenza acustica - Vista di sezione
Contorni di Potenza acustica - Vista ingrandita
Contorni di Potenza acustica - Vista ingrandita
1. Nel gruppo Postelaborazione (Post-processing) fate clic su Vista sezione (Section View). Viene visualizzata una nuova entità Section 02 in Superfici derivate (Derived Surfaces) nell'albero Flow Analysis.
2. Selezionate Section 02.
3. Nella scheda Modello (Model) del pannello Proprietà (Properties), impostate i valori delle opzioni seguenti:
Tipo (Type) - Plane X
Piano arbitrario (Arbitrary Plane) - 0
4. Per chiudere la finestra di dialogo, fate clic su OK.
5. La voce Section 02 viene creata in Superfici derivate (Derived Surfaces) all'interno di Risultati (Results) nell'albero Flow Analysis.
6. Nella scheda Vista (View) del pannello delle proprietà, per Superficie (Surface), impostate i valori delle opzioni seguenti:
Griglia (Grid) - No
Profilo (Outline) - No
Variabile (Variable) - Potenza acustica:[Acustica] (Acoustic Power:[Acoustic])
Min - 0 W/m3
Max - 1e-07 W/m3
Visualizzazione delle linee di flusso nel dominio
Le linee di flusso tracciano il percorso del flusso del fluido.
1. Per creare linee di flusso, selezionate Linee di flusso (Stream Lines) dal gruppo Postelaborazione (Post-processing) nella barra multifunzione di Flow Analysis.
2. Per rilasciare le linee di flusso dai limiti di entrata, selezionate Yes nel valore per outside_dir3_min.
3. Selezionate Geometria (Geometry) in Risultati (Results) > Linee di flusso (Streamlines) > Linea di flusso (Streamline) > Geometria (Geometry) nell'albero Flow Analysis.
4. Nella scheda Modello (Model) del pannello delle proprietà impostate i valori delle opzioni seguenti:
Spessore linea (Line Thickness) - 0.0004 m
Dimensione tempo animazione (Animation Time Size) - 0.05
5. Nella scheda Vista (View) del pannello delle proprietà, per Superficie (Surface) selezionate i seguenti valori per le opzioni elencate:
Variabile (Variable) - Ampiezza velocità: [Flusso] (Velocity Magnitude: [Flow])
Min - 0 m/s
Max - 10 m/s
6. Nella scheda Modello (Model) del pannello delle proprietà, per Linea di flusso (Streamline) impostate le seguenti opzioni:
Rilascia particella (Release Particle) - Yes
Direzione (Direction) - Forward
Numero di particelle (Number of Particles) - 100

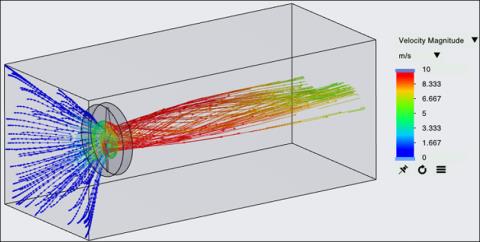

Linea di flusso - Ampiezza velocità
Linea di flusso - Ampiezza velocità
