Precarichi
Il precarico di un dispositivo di fissaggio simula la condizione di precaricamento (nessun carico esterno) di un dispositivo di fissaggio, in cui il dispositivo viene serrato applicando la coppia alla testa del bullone o al dado. Il processo di serraggio comprime insieme gli elementi e fissa il giunto. Questa forza di compressione sugli elementi strutturali è chiamata forza di aggraffatura o carico di aggraffatura e si traduce in una riduzione della lunghezza dell'impugnatura, ovvero la distanza tra la testa del bullone e il dado (o foro filettato nel caso di una vite) dopo il serraggio. È possibile definire un precarico utilizzando una qualsiasi di queste tre quantità: coppia applicata alla testa o al dado, forza di aggraffatura o regolazione della lunghezza dell'impugnatura.

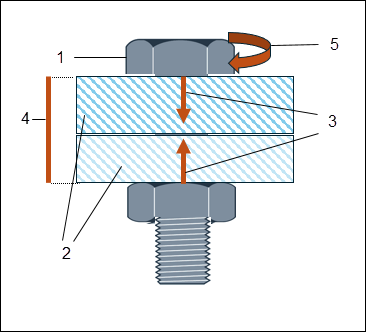

1. Testa del bullone
2. Flange rappresentate come due elementi strutturali
3. Forza di aggraffatura o carico di aggraffatura
4. Lunghezza dell'impugnatura
5. Coppia di serraggio applicata alla testa del bullone
Definizione dei precarichi
Per definire un precarico su un dispositivo di fissaggio, attenetevi alla procedura descritta di seguito.
1. Fate clic su
Precarico (Preload) nel gruppo Carichi (Loads). Viene visualizzata la finestra di dialogo Precarico (Preload). Nell'area Riferimenti (References) della finestra di dialogo vengono visualizzati tutti i dispositivi di fissaggio presenti nel modello.
Precarico (Preload) nel gruppo Carichi (Loads). Viene visualizzata la finestra di dialogo Precarico (Preload). Nell'area Riferimenti (References) della finestra di dialogo vengono visualizzati tutti i dispositivi di fissaggio presenti nel modello.2. Selezionate uno o più dispositivi di fissaggio dalla casella Riferimenti (References).
3. Selezionate uno dei seguenti valori dall'elenco Definisci in base a (Define by) per specificare il metodo di applicazione del precarico:
◦ Carico di aggraffatura (Clamp load) - Specificate il valore del precarico sviluppato nel gambo del bullone con le unità di forza appropriate.
◦ Regolazione lunghezza impugnatura (Grip length adjustment) - Specificate il livello di compressione delle flange in seguito all'applicazione del precarico. Selezionate le unità di lunghezza appropriate.
◦ Coppia (Torque) - Specificate il valore della coppia da applicare per serrare il bullone alla condizione precaricata. Il valore deve essere un numero positivo diverso da zero. Specificate inoltre i seguenti parametri:
▪ Diametro bullone (Bolt diameter) - Specificate il diametro del bullone.
▪ Coefficiente coppia (Torque coefficient) - Specificate il coefficiente di attrito. Questo valore dipende dalle proprietà del materiale del bullone e delle flange. Il valore deve essere un numero positivo diverso da zero e inferiore a 1.
4. Fate clic su OK per creare il precarico. Il precarico viene visualizzato nell'albero del modello sotto il nodo Carichi (Loads).
In fase di copia di un precarico da uno studio a un altro, anche i dispositivi di fissaggio associati vengono copiati nell'altro studio. In caso di eliminazione di un dispositivo di fissaggio, viene eliminato anche il precarico associato.
