• Per creare una serie di dispositivi di fissaggio, il riferimento selezionato deve far parte di una geometria in serie.

• Problemi con i riferimenti nella serie possono impedire la creazione della serie di dispositivi di fissaggio o la creazione della serie soltanto per alcuni riferimenti. Di seguito sono riportati alcuni possibili motivi di errore.

◦ Alcuni o tutti i riferimenti selezionati non presentano flange o fori corrispondenti.

◦ L'asse del riferimento non è perpendicolare alle flange.

◦ I riferimenti sono cilindri parziali.

◦ Le flange finali non sono piane o circolari.

• Se tentate di creare una serie di dispositivi di fissaggio su riferimenti in cui esistono già dispositivi di fissaggio, il dispositivo di fissaggio esistente viene sostituito con il dispositivo che fa parte della serie. Viene chiesto se creare la nuova serie di dispositivi di fissaggio o mantenere i dispositivi di fissaggio esistenti.

• Se la geometria viene modificata in modo tale che alcune varianti di serie non siano più valide, il numero di dispositivi di fissaggio si aggiorna di conseguenza. Se rimane valida una sola variante, viene comunque visualizzata come nodo della serie. Se tutte le varianti diventano non valide, si verifica un errore nel nodo della serie nell'albero del modello.

• Non è possibile creare una serie di serie di dispositivi di fissaggio.

• È soltanto possibile modificare una serie di dispositivi di fissaggio selezionando il nodo della serie. La selezione di più dispositivi di fissaggio disattiva l'opzione della serie.

• L'eliminazione di una serie rimuove tutte le varianti, tranne il dispositivo di fissaggio originale. L'eliminazione di tutte le varianti di foro determina errori nel dispositivo di fissaggio.

• I dispositivi di fissaggio in serie sono sempre denominati "Serie di dispositivi di fissaggioN" nell'albero del modello e nei report, anche se una sola variante nella serie è valida.

• I dispositivi di fissaggio possono essere creati soltanto su corpi solidi.

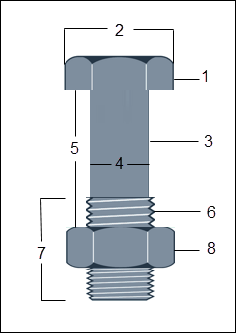

• Il diametro del gambo del bullone deve essere minore del diametro del foro del bullone.

• Il diametro della testa del bullone deve essere maggiore del diametro del gambo del bullone.

• Il diametro della testa del bullone deve essere maggiore del diametro del foro del bullone.

• I materiali dei dispositivi di fissaggio devono essere soltanto materiali isotropi lineari. Quando definite un dispositivo di fissaggio con materiali non inclusi nella libreria dei dispositivi di fissaggio standard, assicuratevi di disporre di definizioni valide per i seguenti parametri:

• Se tutte le flange collegate presentano un foro passante, viene creata una testa di bullone su entrambe le estremità del dispositivo di fissaggio.

• Se una delle flange non presenta un foro passante, il bullone viene creato con una testa di bullone su una sola estremità, come mostrato nella figura seguente (tipo di vite del dispositivo di fissaggio):

• Se tutte le flange presentano fori passanti, ma la faccia inferiore dell'ultima flangia non è perpendicolare all'asse del foro, il dispositivo di fissaggio viene creato con una testa di bullone su una sola estremità, come illustrato nella figura seguente:

• Durante la creazione di un dispositivo di fissaggio, l'asse del dispositivo di fissaggio deve essere perpendicolare alle flange.

• Per funzionare correttamente, il dispositivo di fissaggio deve presentare flange collegate. Per creare un dispositivo di fissaggio, è necessario selezionare almeno due flange.

• Per creare dispositivi di fissaggio tra flange che si trovano a una certa distanza l'una dall'altra, ma che presentano fori coassiali, come illustrato nella figura seguente, selezionate la casella di controllo Crea dispositivo di fissaggio attraverso i fori coassiali separati (Create fastener through the separated coaxial holes):

• Le flange finali dei riferimenti selezionati devono avere superfici piane. Se le flange finali hanno superfici curve come illustrato nella figura riportata di seguito, il dispositivo di fissaggio non può essere creato.

• Le flange finali dei riferimenti selezionati devono avere spigoli circolari. Gli spigoli diritti mostrati nella figura riportata di seguito non sono consentiti e il dispositivo di fissaggio non viene creato.

• I riferimenti selezionati per la definizione del dispositivo di fissaggio devono essere cilindri completi. Nell'esempio riportato di seguito, i fori dei bulloni sono cilindri parziali, pertanto il dispositivo di fissaggio non può essere creato.

• Il diametro del gambo del bullone è maggiore del diametro del foro del bullone - Il bullone non si inserisce nel foro.

• Il diametro della testa del bullone è minore del diametro del gambo del bullone - La testa del bullone attraversa il foro, impedendo il fissaggio del dispositivo.

• Il diametro della testa del bullone è minore del diametro del foro del bullone - La testa del bullone non fissa correttamente il dispositivo.

• Nessuna flangia collegata trovata per il riferimento selezionato - Per essere definito correttamente, il dispositivo di fissaggio richiede almeno due flange in contatto.

• Nessun foro coassiale separato trovato per i riferimenti selezionati - Se avete selezionato la casella di controllo Crea dispositivo di fissaggio attraverso i fori coassiali separati (Create fastener through the separated coaxial holes), ma i fori dei bulloni selezionati non sono coassiali, il dispositivo di fissaggio non può essere creato.

• L'asse dei riferimenti non è perpendicolare alle flange.

• Nessuna flangia terminale trovata con superfici piane per i riferimenti selezionati.

• Nessuna flangia terminale trovata con spigoli circolari per i riferimenti selezionati.
