Esempio: studio di trasferimento di calore esplementare - Simulation live
L'esempio riportato di seguito illustra gli effetti dei fluidi e dei solidi sul trasferimento di calore in un collettore di scarico.

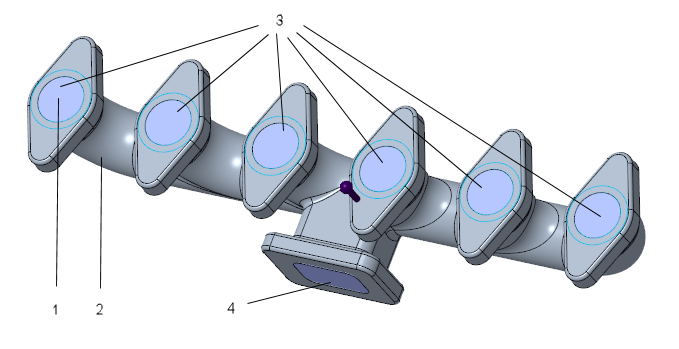

Viene creato un dominio fluido interno, come illustrato nella figura riportata di seguito. Assegnate l'aria come materiale fluido.
1. Dominio fluido - Aria
2. Dominio solido - Acciaio
3. Flusso di massa in entrata - 50 g/sec
La temperatura in entrata è di 600 °C
4. Pressione in uscita - 0 N/m2
Nell'albero del modello fate clic con il pulsante destro del mouse sul dominio fluido e selezionate Aria (Air) come materiale fluido. Il materiale del collettore è Acciaio (Steel). In questo modo esiste sia un dominio fluido che un dominio solido.
Assegnate condizioni al limite del flusso di massa di 50 g/sec a ciascuna entrata del collettore. Assegnate una temperatura di entrata di 600 °C a ciascuna entrata.
Assegnate una pressione in uscita di 0 N/m2 all'uscita. Fate clic su

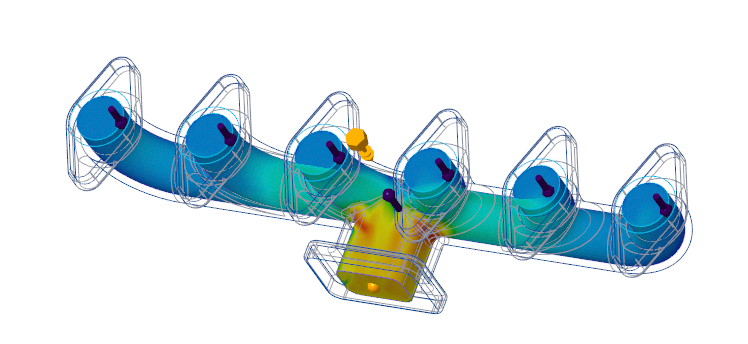

Simula (Simulate) per avviare lo studio di simulazione. Nell'area grafica potete visualizzare i risultati relativi alla velocità. La velocità è superiore in corrispondenza dell'uscita rispetto all'entrata.
Simula (Simulate) per avviare lo studio di simulazione. Nell'area grafica potete visualizzare i risultati relativi alla velocità. La velocità è superiore in corrispondenza dell'uscita rispetto all'entrata.

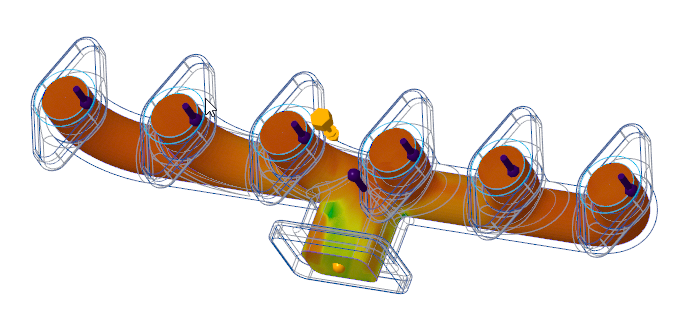

In modo analogo, modificate la quantità dei risultati in Temperatura (Temperature) per visualizzare il risultato seguente, in cui la temperatura è inferiore in corrispondenza dell'uscita.
In entrambi i casi il dominio solido non partecipa allo studio di simulazione.
Per studiare il trasferimento di calore tra i domini solidi e fluidi, potete eseguire uno studio di trasferimento di calore esplementare. Per lo stesso modello, fate clic su > e selezionate la casella di controllo Trasferimento di calore esplementare (Conjugate Heat Transfer). Viene creata un'interfaccia fluido-solido. L'interfaccia è visibile nell'albero del modello con l'icona
. I contatti legati vengono creati automaticamente in ogni interfaccia fluido-solido.
. I contatti legati vengono creati automaticamente in ogni interfaccia fluido-solido.In questo caso i risultati dello studio possono essere visualizzati sia per il dominio solido che per quello fluido. Potete creare un'interrogazione dei risultati della simulazione o un tastatore dei risultati per domini sia fluidi che solidi.
1. Risultati della temperatura per il dominio fluido
2. Risultati della temperatura per il dominio solido
