Parametri del modulo
Questa sezione illustra le impostazioni per il modulo Acustica (Acoustic).
Fate clic su Acustica (Acoustic) in Modulo di fisica (Physics Module). I parametri acustici da specificare nel pannello Proprietà (Properties) sono i seguenti:
• Tipo di analisi (Analysis type) - In Creo Flow Analysis sono disponibili tre tipi di analisi del modello Acustica (Acoustic), ovvero Origine banda larga (Broadband Source), Sforzi di Lighthill (Lighthill Stress) e Modello Ffowcs Williams Hawkings (Ffowcs Williams Hawkings Model), come mostrato nella figura seguente.

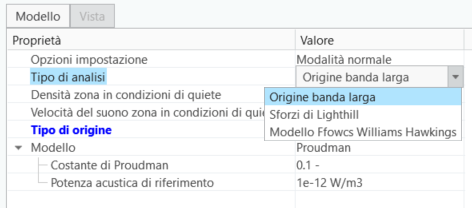

Figura 2. Tipi di analisi di Acustica
• Densità zona in condizioni di quiete (Far Field Density) - Si tratta della densità del fluido nella regione lontana dall'origine.
• Velocità del suono zona in condizioni di quiete (Far Field Sound Speed): si tratta della velocità del suono nella regione lontana dall'origine.
Origine banda larga
Consente di modellare le origini del suono, ma non il suono propagato ai ricevitori, come un microfono o un orecchio. Si presume che il rumore a banda larga abbia uno spettro continuo con potenza acustica distribuita a diverse frequenze. Questi modelli possono prevedere l'intensità delle origini di rumore dovute a effetti quali il flusso turbolento del livello limite o la miscelazione turbolenta. I modelli di sorgente del rumore a banda larga sono disponibili per simulazioni costanti e transitorie.
Di seguito sono riportate le opzioni aggiuntive disponibili per il modello di origine a banda larga:
• Tipo di origine (Source Type) - Può essere Superficie (Surface) o Volume, come illustrato nella figura riportata di seguito.

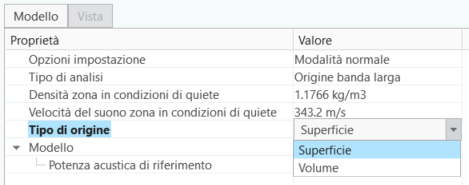

Figura 3. Tipo di origine
◦ Superficie (Surface) - Questa opzione consente all'utente di selezionare un limite di superficie come origine.
◦ Volume - Questa opzione consente all'utente di selezionare un volume come origine.
• Modello (Model)
- Il modello dipende dal tipo di origine selezionato. Nell'elenco a discesa Modello (Model) sono disponibili le opzioni seguenti:
◦ Curle - Questo modello è disponibile soltanto per il tipo di origine Superficie (Surface). Si tratta di un modello di origine di banda larga per il rumore generato dal livello di tensione tangenziale turbolenta. Il modello calcola la potenza acustica della superficie e dipende dalle variabili del solutore dei moduli Flusso (Flow) e Turbolenza (Turbulence).
◦ Legge di scala (Scaling Law) - Questo modello viene utilizzato con i tipi di origine Superficie (Surface) e Volume. Il modello utilizza una distribuzione delle origini per approssimare la potenza acustica generata dalle fluttuazioni turbolente nel flusso. Queste origini vengono calcolate in base ai campi di dissipazione ed energia turbolenta ottenuti da una simulazione di flusso.
◦ Proudman - Questo modello è disponibile soltanto per il tipo di origine Volume. Calcola la potenza acustica nei volumi contenenti sorgenti di rumore, come le aree intorno alle pale dei ventilatori, flussi misti turbolenti nei condotti, scambiatori di calore e così via. La potenza acustica è una funzione dell'energia cinetica turbolenta, del tasso di dissipazione della turbolenza, della densità e della velocità del suono.

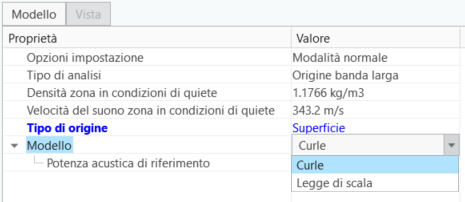

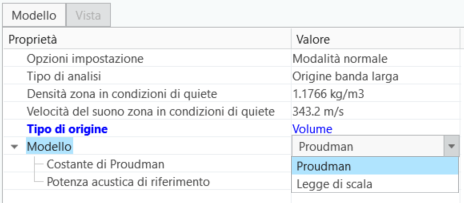

Modello per l'origine Superficie  | Modello per l'origine Volume  |
Sforzi di Lighthill
L'equazione di Lighthill è una forma dell'equazione delle onde disomogenee che descrive la propagazione delle onde sonore nel flusso di un fluido. Gli sforzi di Lighthill rappresentano una misura delle origini acustiche nel flusso di un fluido, dovute principalmente alla turbolenza. Rappresenta la forza che il fluido esercita sul mezzo circostante, che produce onde sonore, ed è il termine di origine nell'equazione di Lighthill. Il modello presente consente di visualizzare gli sforzi di Lighthill sul dominio fluido, permettendo quindi l'identificazione delle origini.
Il parametro aggiuntivo da specificare nell'ambito di questa analisi è il seguente:
• Pressione zona in condizioni di quiete (Far Field Pressure) - È la pressione nella regione lontana dall'origine.
Modello Ffowcs Williams Hawkings (FWH)
Questo modello calcola la propagazione del suono dall'origine ai ricevitori. Può essere quindi utilizzato per i confronti con dati sperimentali. Questo modello è applicabile soltanto alle simulazioni transitorie. È disponibile un'opzione per fornire sia l'origine del limite che quella del volume.
Il parametro aggiuntivo da specificare nell'ambito di questa analisi è Pressione zona in condizioni di quiete (Far Field Pressure).
