Visualizzazione delle sezioni trasversali nei risultati di Creo Ansys Simulation
È possibile creare e visualizzare i risultati di un grafico a curve di livello ritagliato lungo una sezione trasversale di un modello.
Per creare una sezione trasversale su un risultato attivo, attenetevi alla procedura descritta di seguito.
1. Nell'albero del modello selezionate un risultato. Fate clic con il pulsante destro del mouse su
per attivare il risultato.
per attivare il risultato.2. Fate clic su Sezione (Section) per aprire la scheda Sezione (Section).
3. Selezionate un riferimento lungo il quale desiderate visualizzare una sezione dei risultati.

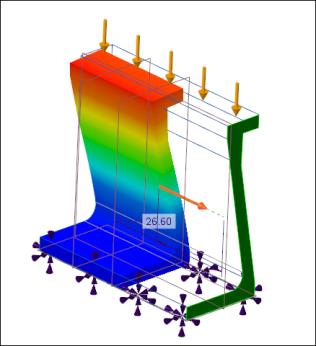

4. Spostate il trascinatore 3D per visualizzare dinamicamente i risultati ritagliati lungo la sezione del riferimento.

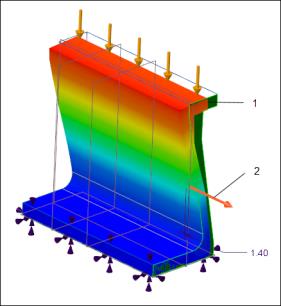

 1. Piano di riferimento per la sezione trasversale 2. Trascinatore 3D |  Tirare il trascinatore lungo la direzione di riferimento per visualizzare i risultati ritagliati |
5. Fate clic su
OK per salvare i risultati della sezione trasversale. I risultati della sezione trasversale vengono salvati nell'albero del modello, da cui possono essere visualizzati, modificati o eliminati.
OK per salvare i risultati della sezione trasversale. I risultati della sezione trasversale vengono salvati nell'albero del modello, da cui possono essere visualizzati, modificati o eliminati.Per visualizzare i risultati lungo una sezione trasversale del modello creata in precedenza, selezionate la sezione trasversale dall'albero del modello. Fate clic con il pulsante destro del mouse su per attivare i risultati.

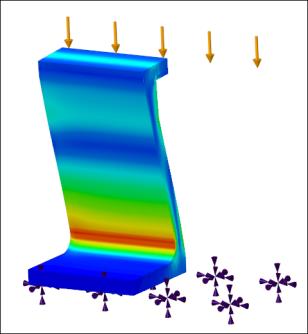

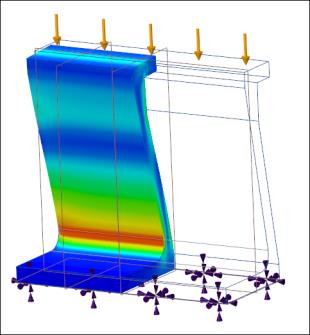

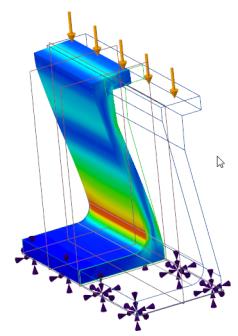

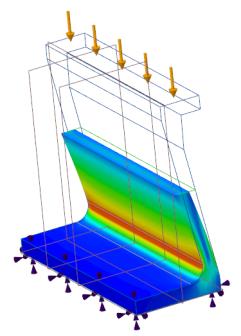

per attivare i risultati.Risultati completi senza sezioni selezionate  | Risultati con sezione trasversale lungo la direzione X selezionata  | Risultati con sezione trasversale lungo la direzione Y selezionata  | Risultati con sezione trasversale lungo la direzione Z selezionata  |
Fate clic su
sulla legenda per nascondere o visualizzare la vista wireframe del modello nei risultati.
sulla legenda per nascondere o visualizzare la vista wireframe del modello nei risultati. |  |

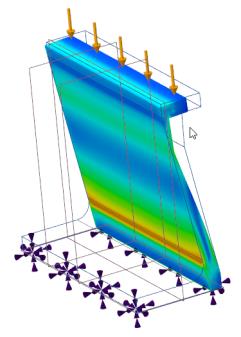

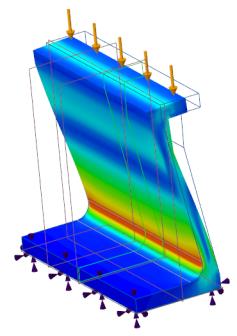

Sezione trasversale lungo l'asse Z con il wireframe del modello visualizzato | Sezione trasversale lungo l'asse Z con il wireframe del modello nascosto |
