Fabbricazione > Fresatura ad alta velocità > Per creare un passo di finitura con asportazione di truciolo HSM a 5 assi
Per creare un passo di finitura con asportazione di truciolo HSM a 5 assi
Definite una sequenza di finitura con asportazione di truciolo a 5 assi per lavorare parti con pareti con elevata pendenza, spigoli smussati o superfici rastremate utilizzando il lato dell'utensile per il taglio.
Assicuratevi che l'operazione attiva faccia riferimento a un centro di lavorazione di fresatura/tornitura o di fresatura a 5 assi.
*
Il comando Finitura con asportazione di truciolo HSM 5 assi (HSM 5 Axis Swarf Finish) con il centro di lavorazione fresatura/tornitura è disponibile quando si dispone di entrambe le licenze per la lavorazione a stampo basate su Complete Machining e su ModuleWorks.
1. Fate clic su Fresatura (Mill) e quindi fate clic su Finitura con asportazione di truciolo HSM 5 assi (HSM 5 Axis Swarf Finish) nel gruppo Fresatura ad alta velocità (High Speed Milling). Viene visualizzata la scheda Finitura con asportazione di truciolo HSM (HSM Swarf Finish).
2. Fate clic su Gestione utensili (Tool Manager) o selezionate Modifica utensili (Edit Tools) dall'elenco Utensile (Tool) per aprire la finestra di dialogo Impostazione utensili (Tools Setup) e aggiungere un nuovo utensile per taglio o modificare i parametri dell'utensile. La casella di riepilogo dell'utensile include solo gli utensili validi per il passo.
*
Per visualizzare gli utensili per il passo corrente e la testa attiva sulla macchina utensile, impostate l'opzione INCLUDE_ALL_TOOLS_IN_LIST su YES.
Di seguito sono riportati gli strumenti supportati per questa sequenza.
◦ Fresa cilindrica (default)
◦ Fresatura con punta sferica
◦ Fresatura sponderuola (Bull Mill)
◦ Lavorazione
In alternativa, fate clic con il pulsante destro del mouse nell'area grafica e selezionate Utensili (Tools).
3. Per visualizzare in anteprima l'utensile per taglio e il relativo orientamento nell'area grafica, fate clic su Anteprima utensile (Tool Preview) accanto all'elenco Utensile (Tool).
*
Il pulsante Anteprima utensile (Tool Preview) risulta disponibile dopo aver selezionato un utensile.
In alternativa fate clic con il pulsante destro del mouse nell'area grafica e selezionate l'opzione Anteprima utensile (Tool Preview) dal menu di scelta rapida. Dopo aver selezionato un utensile, l'opzione Anteprima utensile (Tool Preview) è disponibile nel menu di scelta rapida dell'area grafica.
Per chiudere l'anteprima dell'utensile, fate clic con il pulsante destro del mouse nell'area grafica e selezionate Annulla anteprima utensile (Cancel tool preview) dal menu di scelta rapida o fate nuovamente clic su Anteprima utensile (Tool Preview).
4. Per modificare il sistema di coordinate che definisce l'orientamento del passo, fate clic sul raccoglitore accanto a e selezionate un sistema di coordinate. Se il sistema di coordinate dell'operazione è diverso dal sistema di coordinate del passo, fate clic con il pulsante destro del mouse sul raccoglitore per i seguenti comandi:
◦ Default - Sostituisce il sistema di coordinate selezionato con il riferimento di default. Il valore di default è l'orientamento che viene copiato dal passo precedente o dall'operazione.
◦ Informazioni (Information) - Visualizza le informazioni sul sistema di coordinate selezionato.
Se l'impostazione del centro di lavorazione prevede due mandrini, scegliete Mandrino principale (Main Spindle) o Sottomandrino (Sub Spindle) dall'elenco e selezionate un sistema di coordinate per ciascuno dei due mandrini.
*
Il sottomandrino è disponibile in presenza di licenze per la lavorazione a stampo basate sia su Complete Machining che su ModuleWorks. Dopo aver specificato un sistema di coordinate per una sequenza NC, tale sistema rimarrà attivo fino a quando non verrà di nuovo modificato.
In alternativa fate clic con il pulsante destro del mouse nell'area grafica e selezionate Orientamento (Orientation) dal menu di scelta rapida.
5. Selezionate una strategia di sincronizzazione dall'elenco Strategia sincronizzazione (Synchronization Strategy). Queste strategie definiscono le preferenze per vari elementi per ottenere il percorso utensile del truciolo desiderato.
◦ Automatica (Automatic) (default) - Crea il percorso utensile automaticamente sulle superfici truciolari con l'orientamento automatico dell'utensile in base alle definizioni di input.
Questa strategia richiede definizioni di input minime, come soltanto le superfici truciolari.
Facoltativamente, potete selezionare altri riferimenti.
◦ Sincronizza curve di inclinazione (Synchronize tilt curves) - Crea il percorso utensile su superfici truciolari. Il percorso utensile viene allineato ai riferimenti della curva di inclinazione definiti che giacciono sulle superfici truciolari.
Questa strategia richiede definizioni di input come superfici truciolare e curve di inclinazione.
Facoltativamente, potete selezionare altri riferimenti.
◦ Sincronizza curve guida (Synchronize guide curves) - Crea un percorso utensile in base alle curve guida. L'utensile segue le curve guida superiore e inferiore connettendo i punti corrispondenti sulle curve per creare il percorso utensile.
Questa strategia richiede definizioni di input come i riferimenti delle curve guida superiore e inferiore.
Facoltativamente, potete selezionare altri riferimenti.
◦ Distanza più breve (Shortest distance) - Crea il percorso utensile utilizzando la distanza più breve tra le curve guida o gli spigoli superiore e inferiore per allineare l'utensile alle curve. Utilizzate questa strategia per lavorare superfici di forma piatta con angoli vivi con lunghezze diverse degli spigoli della superficie.
Questa strategia richiede definizioni di input come le superfici truciolari. Il valore di Distanza di apertura (Fanning distance) è predefinito.
Facoltativamente, potete selezionare altri riferimenti.
◦ Isocurve (Iso curves) - Crea un percorso utensile che segue l'isolinea della geometria selezionata ed è posizionato parallelamente all'isolinea.
Questa strategia richiede definizioni di input come le superfici truciolari.
Facoltativamente, potete selezionare altri riferimenti.
◦ Normale a curve guida (Normal to guide curves) - Crea il percorso utensile proiettando le normali dalla curva guida inferiore per intersecare la curva guida superiore. L'orientamento dell'utensile è normale alla curva guida.
Questa strategia richiede definizioni di input come le superfici truciolari.
Facoltativamente, potete selezionare altri riferimenti.
6. Definite le opzioni nelle seguenti schede:
7. Fate clic su per aprire una finestra Dati CL (CL Data) distinta.
8. Fate clic su per visualizzare un'anteprima dinamica del percorso utensile nell'area grafica.
9. Dopo aver definito gli elementi obbligatori del passo, selezionate un comando per la convalida del percorso utensile:
◦ Per eseguire il percorso utensile, fate clic sulla freccia accanto a e selezionate .
◦ Per ricalcolare il percorso utensile, fate clic sulla freccia accanto a e selezionate .
◦ Per eseguire il controllo di tallonamento rispetto alle superfici della parte di riferimento, fate clic sulla freccia accanto a e selezionate .
◦ Per visualizzare la simulazione dell'operazione di asportazione del materiale mentre l'utensile taglia il pezzo in lavorazione, fate clic sulla freccia accanto a e selezionate . Viene visualizzata la scheda Asportazione materiale (Material Removal) con l'ambiente di simulazione integrato.
10. Selezionate una delle opzioni riportate di seguito per completare la sequenza.
◦ Fate clic su per salvare le modifiche.
◦ Fate clic su per sospendere il processo e utilizzare uno degli strumenti asincroni oppure fate clic su per riprenderlo.
◦ Fate clic su per annullare le modifiche.
Scheda Riferimenti (References)
*
Le opzioni nella scheda Riferimenti (References) sono disponibili in base alla strategia di sincronizzazione selezionata.
• Riferimenti asportazione truciolo (Swarf References) - Definite le seguenti opzioni:
◦ Tipo di selezione (Selection type) - Selezionate una superficie truciolare o un passo precedente.
▪ Superficie (Surface) - Selezionate superfici individuali oppure fate clic su Dettagli (Details) e selezionate gli insiemi di superfici nell'area grafica. Per rimuovere le superfici, fate clic con il pulsante destro del mouse e selezionate Rimuovi (Remove).
In alternativa, fate clic con il pulsante destro del mouse nell'area grafica. Nel menu di scelta rapida selezionate Riferimenti asportazione truciolo (Swarf References) e quindi selezionate le superfici richieste.
Fate clic su per selezionare la direzione del lato di lavorazione. risulta disponibile se sono state selezionate superfici di unione superfici.
È supportata la selezione di superfici disgiunte.
▪ Passo precedente (Previous step) - Selezionate il passo precedente che contiene le superfici da utilizzare come superficie truciolare.
• Riferimenti pavimento (Floor References) - Definite le seguenti opzioni:
◦ Tipo di selezione (Selection type) - Selezionate una superficie del pavimento o un passo precedente.
▪ Superficie (Surface) - Selezionate superfici individuali oppure fate clic su Dettagli (Details) e selezionate gli insiemi di superfici nell'area grafica. Per rimuovere le superfici, fate clic con il pulsante destro del mouse e selezionate Rimuovi (Remove).
In alternativa, fate clic con il pulsante destro del mouse nell'area grafica. Nel menu di scelta rapida selezionate Riferimenti pavimento (Floor References) e quindi le superfici richieste.
▪ Passo precedente (Previous step) - Selezionate il passo precedente che contiene le superfici da utilizzare come superficie del pavimento.
*
• La selezione della superficie truciolare è obbligatoria per tutte le strategie, ad eccezione di Sincronizza curve guida (Synchronize guide curves).
• La selezione della superficie del pavimento è opzionale per tutte le strategie.
• Riferimenti inclinazione utensile (Tool Tilt References) - Selezionate le curve di inclinazione.
◦ Curve di inclinazione (Tilt curves) - Selezionate una o più curve di inclinazione che giacciono sulla superficie truciolare. In alternativa, fate clic su Dettagli (Details) e selezionate le catene richieste. Lo strumento si allinea automaticamente alle curve di inclinazione definite in corrispondenza dell'intersezione della curva di inclinazione con la curva inferiore o lo spigolo inferiore della superficie truciolare.
In alternativa, fate clic con il pulsante destro del mouse nell'area grafica. Nel menu di scelta rapida selezionate Curve di inclinazione (Tilt Curves) e quindi le catene richieste.
*
• Questa opzione è disponibile soltanto per la strategia Sincronizza curve di inclinazione (Synchronize tilt curves).
• La curva di inclinazione definita deve trovarsi sulla superficie truciolare.
• La curva di inclinazione definita deve intersecare le curve guida superiore e inferiore o gli spigoli superiore e inferiore di una superficie truciolare.
• Curve guida (Guide Curves) - Consente di selezionare le curve guida.
◦ Superiore (Upper) - Consente di selezionare lo spigolo superiore della superficie truciolare oppure una curva o uno spigolo. In alternativa, fate clic su Dettagli (Details) e selezionate le catene richieste.
La curva guida superiore definisce il punto di contatto superiore dell'utensile.
In alternativa, fate clic con il pulsante destro del mouse nell'area grafica. Nel menu di scelta rapida selezionate Curva guida superiore (Upper Guide Curve) e quindi le catene richieste.
◦ Inferiore (Lower) - Consente di selezionare lo spigolo inferiore della superficie truciolare oppure una curva o uno spigolo. In alternativa, fate clic su Dettagli (Details) e selezionate le catene richieste.
La curva guida inferiore definisce il punto di contatto inferiore dell'utensile.
In alternativa, fate clic con il pulsante destro del mouse nell'area grafica. Nel menu di scelta rapida selezionate Curva guida inferiore (Lower Guide Curve) e quindi le catene richieste.
Fate clic su per selezionare la direzione del lato di lavorazione.
*
• L'opzione Curve guida (Guide Curves) è disponibile per tutte le strategie, ad eccezione di Automatica (Automatic).
• L'orientamento dell'utensile dipende dalla posizione delle curve guida superiore e inferiore definite. L'utensile viene sempre orientato in modo tale che la porzione di taglio sia orientata verso la curva guida inferiore.
• La freccia direzionale sul lato di lavorazione è disponibile soltanto per la curva guida inferiore nelle condizioni descritte di seguito.
◦ Viene definita la curva guida superiore.
◦ La strategia Sincronizza curve guida (Synchronize guide curves) è selezionata.
• Distanza di apertura (Fanning distance) - Consente di immettere la distanza per rendere uniforme la transizione dell'asse dell'utensile tra le curve guida superiore e inferiore.
La levigatezza della transizione dell'asse dell'utensile migliora con il valore ottimale più alto.

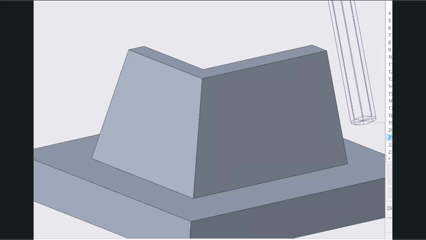

Valore della distanza di apertura specificato come 5:

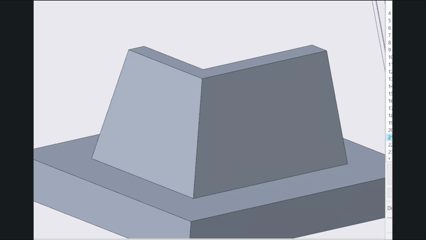

Valore della distanza di apertura specificato come 12:
*
Questa opzione è disponibile soltanto per la strategia Distanza più breve (Shortest distance).
Scheda Parametri
Specificate i parametri di fabbricazione richiesti. Potete anche fare clic su per copiare i parametri da un passo precedente oppure fare clic su per modificare i parametri specifici della sequenza di finitura rotativa. Per default, i parametri obbligatori per l'utensile selezionato sono definiti da relazioni che possono essere modificate nella finestra di dialogo Relazioni (Relations).
In alternativa, fate clic con il pulsante destro del mouse nell'area grafica e selezionate Parametri (Parameters) dal menu di scelta rapida.
Per ulteriori informazioni sui parametri specifici per la sequenza di fresatura ad alta velocità con asportazione di truciolo, vedere Parametri HSM di finitura con asportazione di truciolo.
Scheda Gioco
Definite il tipo di retrazione e i punti iniziale e finale nel percorso utensile.
• Retrazione (Retract) - Consente di selezionare il tipo di retrazione Automatica (Automatic) (valore di default), Piano (Plane), Cilindro (Cylinder) o Sfera (Sphere).
• Punti iniziale e finale (Start and End Points) - Specificate Punto iniziale (Start point) e Punto finale (End point) per il percorso utensile.
In alternativa, fate clic con il pulsante destro del mouse nell'area grafica e selezionate Punto iniziale (Start Point) e Punto finale (End Point) dal menu di scelta rapida per selezionare i punti iniziale e finale del percorso utensile.
Link (Links)
Definite i tipi di guida e di link per gli spazi lungo i tagli. Definite anche i link tra tagli, tra passate o tra regioni.
• Guida (Lead) - Specificate le seguenti opzioni:
◦ Guida in entrata (Lead-in) - Specifica un movimento di entrata verso le superfici di lavorazione.
◦ Guida in uscita (Lead out) - Specifica un movimento di uscita dalle superfici di lavorazione.
◦ Raggio guida (Lead radius) - Specifica il raggio dell'arco come percentuale del diametro dell'utensile o valore assoluto.
Il raggio dell'arco di default è il 25% del diametro dell'utensile.
Sono disponibili i seguenti tipi di guida in entrata e in uscita:
◦ Arco automatico (Automatic arc) (default) - È costituito da due spline. La prima spline entra o esce dalla superficie in direzione tangente alla direzione della normale alla superficie. La seconda spline utilizza l'orientamento di inclinazione dell'asse dell'utensile per connettersi tangenzialmente al movimento di entrata in Z o retrazione.
◦ Arco tangente verticale (Vertical tangential arc) - Connette separatamente l'inizio e la fine del percorso utensile all'arco tangente. L'orientamento di questo arco tangente è normale al piano di lavorazione.
◦ Arco tangente orizzontale (Horizontal tangential arc) - Connette separatamente l'inizio e la fine del percorso utensile all'arco tangente. L'orientamento è lungo il piano di lavorazione.
• Spazi lungo il taglio (Gaps Along Cut) - Specifica il tipo di connessione.
Gli spazi lungo il taglio sono causati dalla geometria ostruente sulla superficie di lavorazione.
◦ Spazi piccoli (Small gaps) e Spazi grandi (Large gaps) - Selezionate una delle seguenti opzioni:
▪ Spline di blend (Blend spline) - Crea una connessione ad arco tangente tra gli spigoli degli spazi. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
Questa è l'opzione di default per Spazi piccoli (Small gaps).
▪ Diretta (Direct) - Crea una connessione a linea retta sul percorso più breve tra gli spigoli degli spazi. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
▪ Segui superficie (Follow surface) - Crea una connessione che segue la geometria sugli spigoli degli spazi. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
▪ Retrazione a distanza gioco (Retract to clear distance) - Crea una connessione a linea retta tra gli spigoli degli spazi con l'utensile che si ritrae alla distanza di gioco specificata.
Questa è l'opzione di default per Spazi grandi (Large gaps).
▪ Retrazione a distanza rapida (Retract to rapid distance) - Crea una connessione a linea retta tra gli spigoli degli spazi con l'utensile che si ritrae alla distanza rapida specificata.
▪ Retrazione a gioco (Retract to clearance) - Crea una connessione a linea retta tra gli spigoli degli spazi con l'utensile che si ritrae all'area di gioco specificata.
◦ Soglia spazi piccoli (Small gaps threshold) - Specifica la soglia per determinare se utilizzare spazi piccoli o grandi. Il valore di default è 20.
• Link tra tagli (Links Between Cuts) - Specifica la connessione tra tagli consecutivi.
◦ Piccoli spostamenti (Small moves) e Grandi spostamenti (Large moves) - Selezionate una delle seguenti opzioni:
▪ Spline di blend (Blend spline) - Crea una connessione ad arco tangente tra i tagli consecutivi. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
Questa è l'opzione di default per Piccoli spostamenti (Small moves).
▪ Diretta (Direct) - Crea una connessione a linea retta sul percorso più breve tra i tagli consecutivi. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
▪ Segui superficie (Follow surface) - Crea una connessione che segue la geometria sui tagli consecutivi. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
▪ Retrazione a distanza gioco (Retract to clear distance) - Crea una connessione a linea retta tra i tagli consecutivi con l'utensile che si ritrae alla distanza di gioco specificata.
Questa è l'opzione di default per Grandi spostamenti (Large moves).
▪ Retrazione a distanza rapida (Retract to rapid distance) - Crea una connessione a linea retta tra i tagli consecutivi con l'utensile che si ritrae alla distanza rapida specificata.
▪ Retrazione a gioco (Retract to clearance) - Crea una connessione a linea retta tra i tagli consecutivi con l'utensile che si ritrae all'area di gioco specificata.
◦ Soglia piccoli spostamenti (Small moves threshold) - Specifica la soglia per determinare se utilizzare piccoli o grandi spostamenti. Il valore di default è 10.
• Link tra passate (Links Between Passes) - Specifica la connessione tra passate consecutive.
◦ Piccoli spostamenti (Small moves) e Grandi spostamenti (Large moves) - Selezionate una delle seguenti opzioni:
▪ Spline di blend (Blend spline) - Crea una connessione ad arco tangente tra le passate consecutive. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
Questa è l'opzione di default per Piccoli spostamenti (Small moves).
▪ Diretta (Direct) - Crea una connessione a linea retta sul percorso più breve tra le passate consecutive. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
▪ Segui superficie (Follow surface) - Crea una connessione che segue la geometria sulle passate consecutive. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
▪ Retrazione a distanza gioco (Retract to clear distance) - Crea una connessione a linea retta tra le passate consecutive con l'utensile che si ritrae alla distanza di gioco specificata.
Questa è l'opzione di default per Grandi spostamenti (Large moves).
▪ Retrazione a distanza rapida (Retract to rapid distance) - Crea una connessione a linea retta tra le passate consecutive con l'utensile che si ritrae alla distanza rapida specificata.
▪ Retrazione a gioco (Retract to clearance) - Crea una connessione a linea retta tra le passate consecutive con l'utensile che si ritrae all'area di gioco specificata.
◦ Soglia piccoli spostamenti (Small moves threshold) - Specifica la soglia per determinare se utilizzare piccoli o grandi spostamenti. Il valore di default è 10.
• Link tra regioni (Links Between Regions) - Specifica la connessione tra regioni diverse.
◦ Piccoli spostamenti (Small moves) e Grandi spostamenti (Large moves) - Selezionate una delle seguenti opzioni:
▪ Spline di blend (Blend spline) - Crea una connessione ad arco tangente tra le regioni. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
Questa è l'opzione di default per Piccoli spostamenti (Small moves).
▪ Diretta (Direct) - Crea una connessione a linea retta sul percorso più breve tra le regioni. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
▪ Segui superficie (Follow surface) - Crea una connessione che segue la geometria sulle regioni. Per questo tipo di connessione viene applicato il valore della velocità di avanzamento del taglio.
▪ Retrazione a distanza gioco (Retract to clear distance) - Crea una connessione a linea retta tra le regioni con l'utensile che si ritrae alla distanza di gioco specificata.
Questa è l'opzione di default per Grandi spostamenti (Large moves).
▪ Retrazione a distanza rapida (Retract to rapid distance) - Crea una connessione a linea retta tra le regioni con l'utensile che si ritrae alla distanza rapida specificata.
▪ Retrazione a gioco (Retract to clearance) - Crea una connessione a linea retta tra le regioni con l'utensile che si ritrae all'area di gioco specificata.
◦ Soglia piccoli spostamenti (Small moves threshold) - Specifica la soglia per determinare se utilizzare piccoli o grandi spostamenti. Il valore di default è 10.
Scheda Superfici di controllo
Definite le parti e le superfici da utilizzare come limiti sulle corse utensile durante la lavorazione per un percorso utensile senza tallonamento.
• Tipo (Type) - Selezionate una delle seguenti opzioni:
◦ Superfici truciolari (Swarf surfaces) - Alle superfici truciolari definite nella scheda Riferimenti (References) viene evitato il tallonamento rispetto al percorso utensile.
◦ Curve guida (Guide curves) - Il percorso utensile può tallonare le superfici truciolari definite nella scheda Riferimenti (References).
• Superfici di controllo aggiuntive (Additional check surfaces) - Selezionate la parte o le superfici da evitare durante la lavorazione per un percorso utensile senza tallonamento.
In alternativa, fate clic con il pulsante destro del mouse nell'area grafica e selezionate Superfici di controllo aggiuntive (Additional Check Surfaces).
• Sovrametallo tallonamento (Gouge allowance) - Immettete il sovrametallo per limitare il tallonamento dell'utensile.
1. Superficie
2. Utensile per taglio
3. Sovrametallo per tallonamento
Scheda Opzioni
Aprite una parte o un assieme da utilizzare come adattatore dell'utensile per taglio. In alternativa, potete fare clic su per copiare l'adattatore dell'utensile per taglio da un altro passo.
Scheda Corse utensile
Per creare una corsa utensile punto GoTo, selezionate Punto GoTo (Goto Point). Per ulteriori informazioni, consultare la sezione Per creare una corsa utensile Punto GoTo.
Per inserire un comando CL lungo il percorso utensile, selezionate Comando CL (CL Command). Per ulteriori informazioni, consultare la sezione Per inserire un comando CL per le corse utensile.
*
La scheda Corse utensile (Tool Motions) è visibile solo quando si definiscono riferimenti di lavorazione.
Scheda Processo
Utilizzate una delle seguenti opzioni per il passo di lavorazione:
• Tempo calcolato (Calculated Time) - Fate clic su per calcolare automaticamente il tempo di lavorazione per il passo. La casella Tempo calcolato (Calculated Time) mostra il tempo.
• Tempo effettivo (Actual Time) - Specificate il tempo di lavorazione.
Scheda Proprietà
Specificate il nome o i commenti per il passo.
• Nome (Name) - Visualizza il nome del passo. Potete immettere un altro nome.
• Commenti (Comments) - Digitate i commenti associati al passo nella casella di testo oppure utilizzate le seguenti opzioni:
◦ - Leggete un file di testo esistente che contiene i commenti per il passo e sostituite gli eventuali commenti correnti.
◦ - Inserite il contenuto di un file di testo esistente di commenti relativi al passo nella posizione del cursore. Mantenete gli eventuali commenti correnti per il passo
◦ - Salvate i commenti correnti per il passo in un file di testo.
◦ - Accettate i commenti correnti per il passo.
È stato utile?
