Esempio: creazione di un contatto con una regione di interazione
Nell'esempio riportato di seguito viene creato un contatto tra il bancale e la contropunta di un tornio.
Workflow
1. Definire un contatto.
2. Specificare una regione di interazione.
Definire un contatto

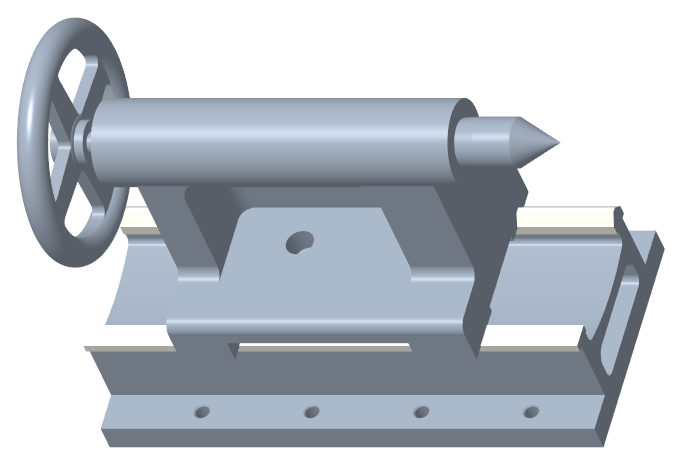

1. Aprite la parte.
2. Fate clic su > . Viene visualizzata l'applicazione di progettazione generativa.

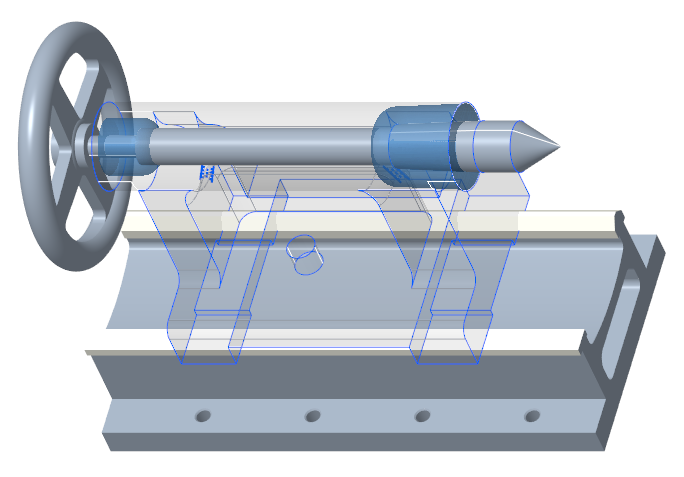

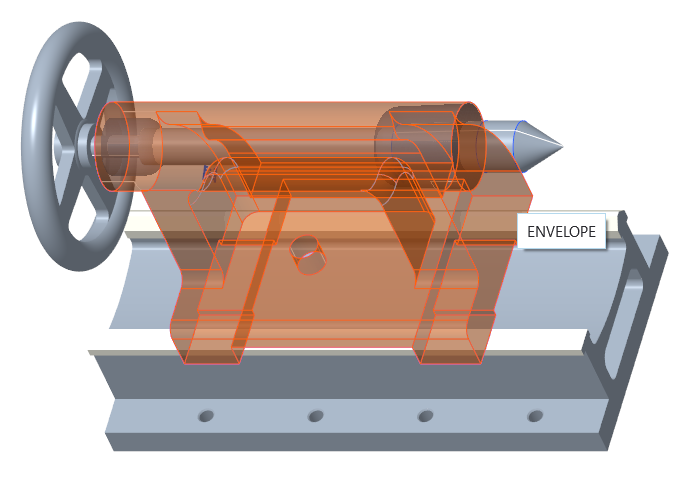

3. Fate clic su Geometria di partenza (Starting Geometry) e selezionate la contropunta del tornio nell'area grafica.
La geometria di partenza viene visualizzata in blu semitrasparente.
4. Fate clic su Contatto (Contact). Viene visualizzata la finestra di dialogo Definizione contatto (Contact Definition).
5. Selezionate la geometria di partenza come primo riferimento.
6. Specificate 10 mm come valore di offset.

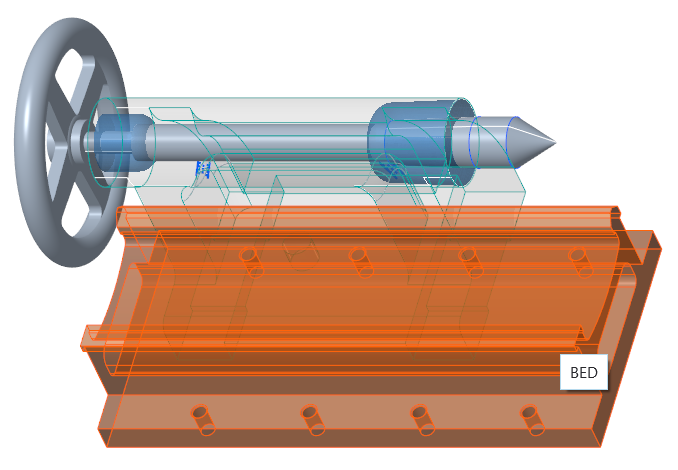

7. Selezionate il bancale del tornio nell'area grafica come secondo riferimento.

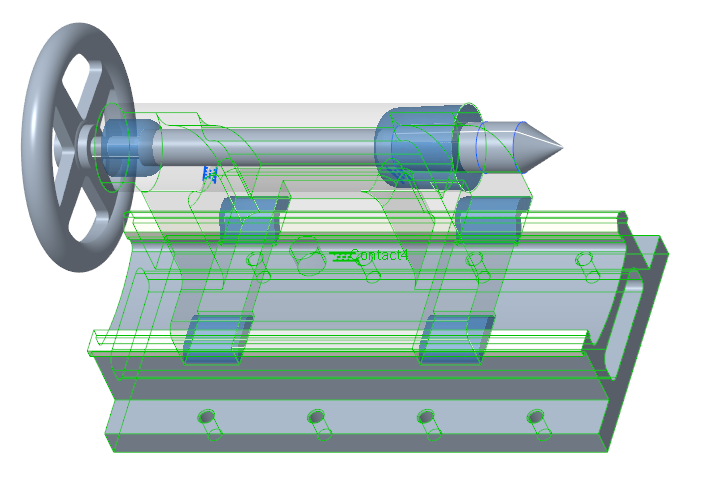

Un offset di sfera rotolante viene creato in quattro punti, attorno alle guide di scorrimento del tornio.

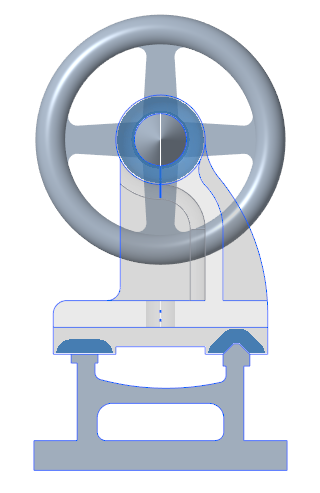

8. Fate clic su > . Il contatto viene visualizzato intorno alla superficie piatta e alla superficie a V delle guide di scorrimento del tornio.
9. Fate clic su > .
Specificare una regione di interazione
1. Fate clic all'interno della casella Regione di interazione (Interaction region).

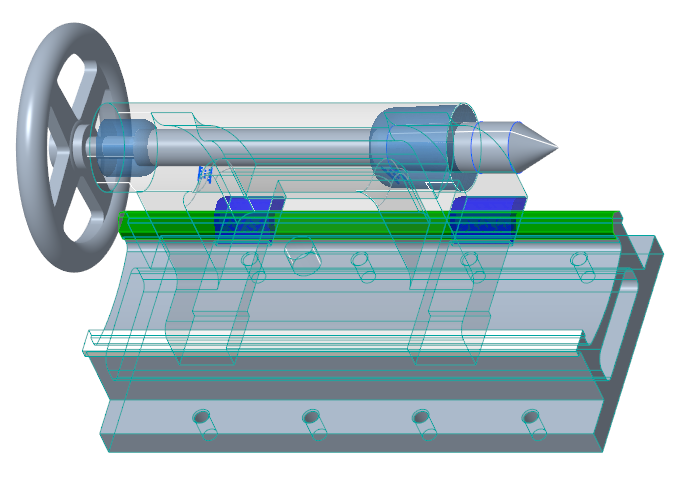

2. Selezionate le superfici a V delle guide di scorrimento del tornio nell'area grafica.

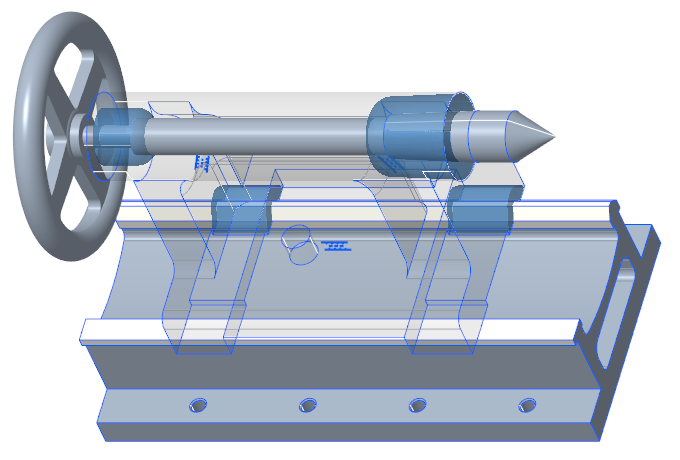

3. Fate clic su OK. Il contatto viene creato soltanto intorno alla regione di interazione.

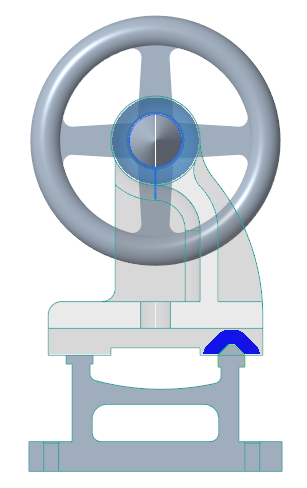

4. Fate clic su > . Il contatto viene visualizzato intorno alla superficie a V delle guide di scorrimento del tornio.
