Estendere un limite di strato in base al riferimento
1. Selezionate uno strato da estendere.
2. Fate clic su >
Estendi strato (Extend Ply). Viene visualizzata la scheda Rifila/Estendi strato (Trim/Extend Ply).
Estendi strato (Extend Ply). Viene visualizzata la scheda Rifila/Estendi strato (Trim/Extend Ply).3. In Metodo (Method) selezionate
Estendi in base al riferimento (Extend by Reference).
Estendi in base al riferimento (Extend by Reference).4. Nella casella Catena estensione (Extension chain) specificate la porzione del limite da rimuovere dal limite. Potete selezionare spigoli, catene o segmenti di catena connessi. Tuttavia, non potete selezionare un loop chiuso.
 | Selezionate uno spigolo, una catena o un segmento di catena. Premete MAIUSC e selezionate uno o più spigoli, catene o segmenti di catena connessi per aggiungerli alla selezione. |
5. Nella casella Fino a catena (Up to chain) specificate il riferimento di estensione selezionando spigoli, catene o segmenti di catena connessi sulla superficie di stratificazione. Non potete selezionare riferimenti che formano un loop chiuso.
| | Se ottenete un risultato imprevisto, rendete il riferimento di estensione sufficientemente lungo in modo da sovrapporsi alla catena di estensione e riprovate. Per ulteriori informazioni, vedere Esempio: Estendi in base al riferimento. |
6. Fate clic su
OK.
OK.Esempio - Estendi in base al riferimento

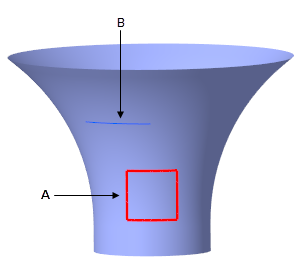

L'immagine riportata di seguito mostra un modello composito con uno strato e un riferimento di estensione.
A - Strato
B - Riferimento di estensione

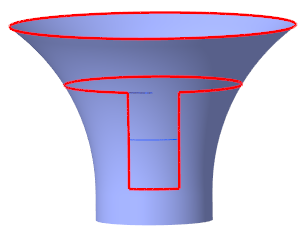

Quando utilizzate lo strumento Estendi in base al riferimento (Extend by Reference) per estendere lo spigolo superiore dello strato fino al riferimento di estensione, potreste ottenere un risultato imprevisto, come illustrato nell'immagine seguente:

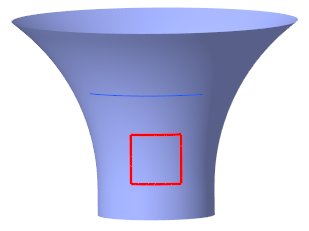

Per evitare ciò, il riferimento di estensione deve essere sufficientemente lungo da sovrapporsi allo spigolo di estensione, come illustrato nell'immagine seguente:

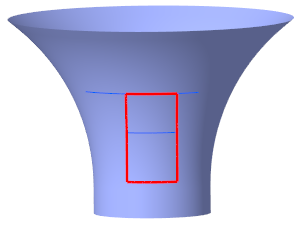

Il risultato desiderato è illustrato nell'immagine seguente:
