Automatische Skalierung von Palettenformen im Skizzierer steuern
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > .
Beschreibung
In Creo 11.0 gibt es eine neue Konfigurationsoption zum Steuern der Standardskalierung importierter Geometrie, die Folgendes einschließt:

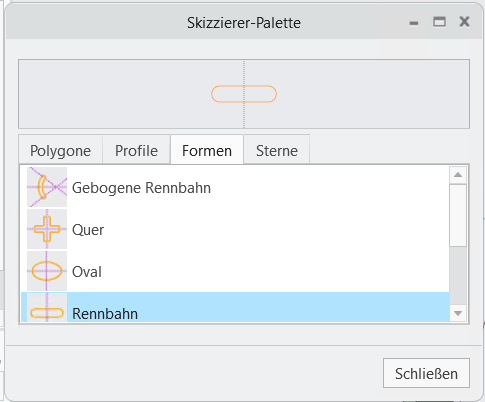

• Mit dem Befehl Palette (Palette) importierte Formen
• Geometrie aus Zeichnungen oder anderen Dateien, die mit dem Befehl Importieren (Import) importiert wurden
Benutzer erzeugen häufig benutzerdefinierte Palettenformen wie O-Ringe, Gravuren oder Nuten im Maßstab 1:1, d.h. in der genau benötigten Größe. Sie können nun die automatische Skalierung für Palettenformen deaktivieren und den definierten 1:1-Maßstab als Standardmaßstab während der Formenplatzierung beibehalten.
Das Standardverhalten kann mit der neuen Einstellung Importierte Geometrie automatisch skalieren (Auto scale imported geometry) unter > > > gesteuert werden.
Wenn Sie den Skalierungsfaktor vom Standardwert in einen anderen Wert ändern, können Sie ihn mit der neuen Schaltfläche zum Zurücksetzen neben dem Skalierungsfaktor auch wieder auf den Standardwert zurücksetzen. Abhängig von der Standardmethode wird der Bemaßungswert auf den berechneten Wert für die automatische Skalierung oder auf den Wert 1 zurückgesetzt.
Vorteile
Mehr Flexibilität bei der Steuerung des System-Standardverhaltens, was zu verbesserter Effizienz führt.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | sketcher_import_autoscale yes*, no Steuert beim Importieren von Formen und anderer Geometrie mit den Befehlen Palette (Palette) und Importieren (Import), ob die Geometrie automatisch skaliert oder der Standardwert des Skalierungsfaktors auf 1 festgelegt wird. |
