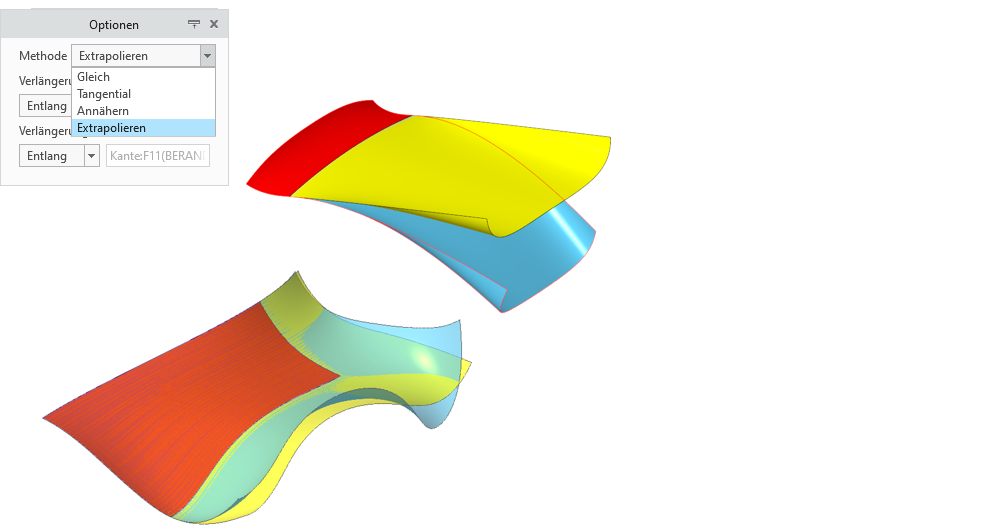

In  11.0 steht für das KE Verlängern (Extend) unter Methode (Method) eine neue Option mit der Bezeichnung Extrapolieren (Extrapolate) zur Verfügung.

Bei dieser Methode wird jede Fläche durch eine neue extrapolierte Fläche ersetzt, die mit der ursprünglichen Fläche in ihrer ursprünglichen Domäne übereinstimmt. Dadurch entsteht eine weniger wellige Flächenverlängerung. Die extrapolierte Fläche erhält eine neue Flächen-ID.

Die Methode zum Extrapolieren kann dazu beitragen, bessere Ergebnisse zu erzielen, wenn die Flächenverlängerungsmethode Gleich (Same) unerwünschte Ergebnisse wie Wendepunkte oder Falten erzeugt oder fehlschlägt.

Diese breitere Palette an geometrischen Verlängerungsmethoden bietet eine höhere Flexibilität und Produktivität beim Erzeugen der gewünschten Geometrie.

Wenn Sie die Option Extrapolieren (Extrapolate) verwenden, werden alle Flächentypen mit Ausnahme von Ebenen extrapoliert und werden zu einer B-Spline- oder Spline-Fläche. Wenn die ursprüngliche Fläche kein Spline oder B-Spline ist, ist die extrapolierte Fläche eine enge Näherung der ursprünglichen Fläche innerhalb ihrer ursprünglichen Domäne. Ebenen bleiben Ebenen. Verwenden Sie die Verlängerungsmethode Gleich (Same) (Fläche), um andere analytische Flächen so zu verlängern, dass sie analytisch bleiben.

Höhere Flexibilität beim Erzeugen der gewünschten Geometrie
