Vermeidung von Werkzeughalter-Hinterschnitten für HGZ-Werkzeugwege und Volumen-Werkzeuge
Creo+
Videos
Beschreibung

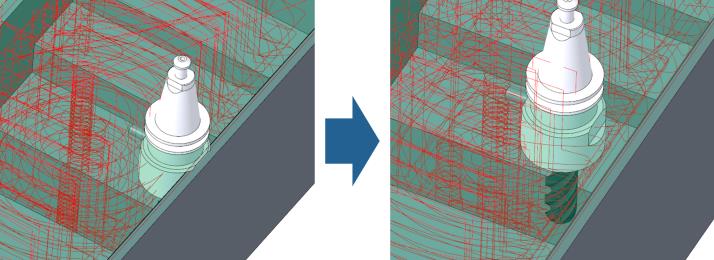

Bisher wurde das Profil oder die Form des Volumen-Werkzeughalters bei Berechnungen des Werkzeugwegs nicht berücksichtigt. Jetzt können die HGZ-Werkzeugwege auch den Hinterschnitt für das Profil der Volumen-Werkzeughalter vermeiden. Der Werkzeugweg berücksichtigt die Halterform, die dem Teiledesign des Volumen-Werkzeughalters entspricht. Für einen Volumen-Werkzeughalter wird eine Prüfung auf Hinterschneidung in Bezug auf ein Referenzteil und ein Bearbeitungsmodell durchgeführt.
Vorteile
Diese Verbesserung bietet die folgenden Vorteile:
• Verbesserte Genauigkeit der Werkzeugwege
• Berücksichtigt die tatsächliche Form des Volumen-Werkzeughalters bei Berechnungen des Werkzeugwegs für HGZ-Schritte
Weitere Informationen
Tipps: | Stellen Sie sicher, dass Sie das Volumen-Werkzeug und den Volumen-Werkzeughalter an der richtigen Position einbauen, um einen genauen Werkzeugweg und eine genaue Simulation zu erzeugen. Wenn Sie das Werkzeug im Halter platzieren, werden ein falscher Werkzeugweg und eine falsche Simulation erzeugt. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | enable_hsmseq_holder_degouge yes, no* |
