Verbesserungen bei der Fertigungsprozessdokumentation
Creo+
Benutzeroberflächen-Position: Klicken Sie im Modul "Fertigung" auf >
Prozessdokumentation (Process Documentation).
Prozessdokumentation (Process Documentation).Videos
Beschreibung
Die Prozessdokumentation wurde verbessert und unterstützt nun Folgendes im automatischen Bericht für die Werkstatt:
• Sie können nun einen Bericht für ausgewählte Schritte generieren.

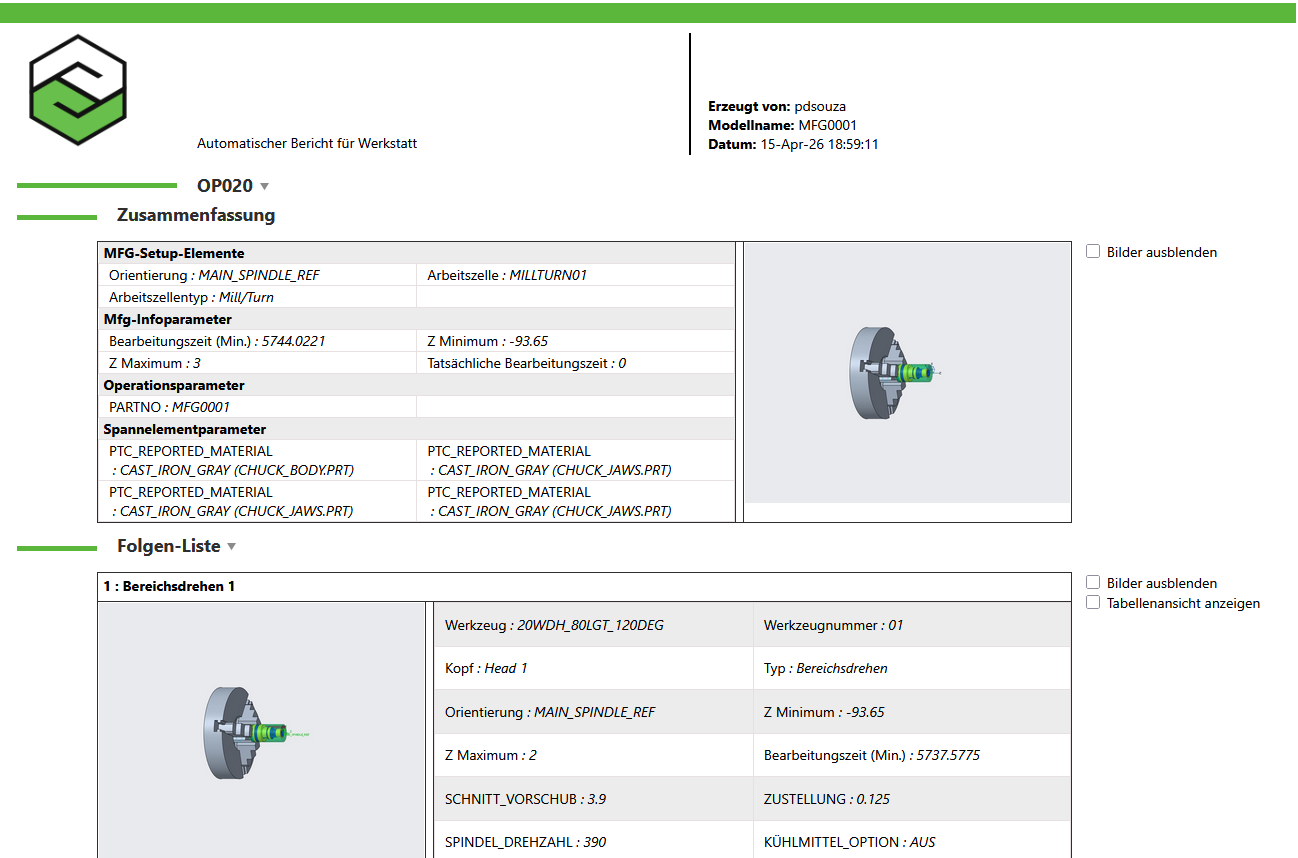

• Es wurde eine neue Option eingeführt, um Spannelementparameter in den Abschnitt Zusammenfassung (Summary) des Berichts aufzunehmen.
• Sie können jetzt das Programmnullpunkt-Koordinatensystem im Bild für das Fertigungsmodell vergrößern.

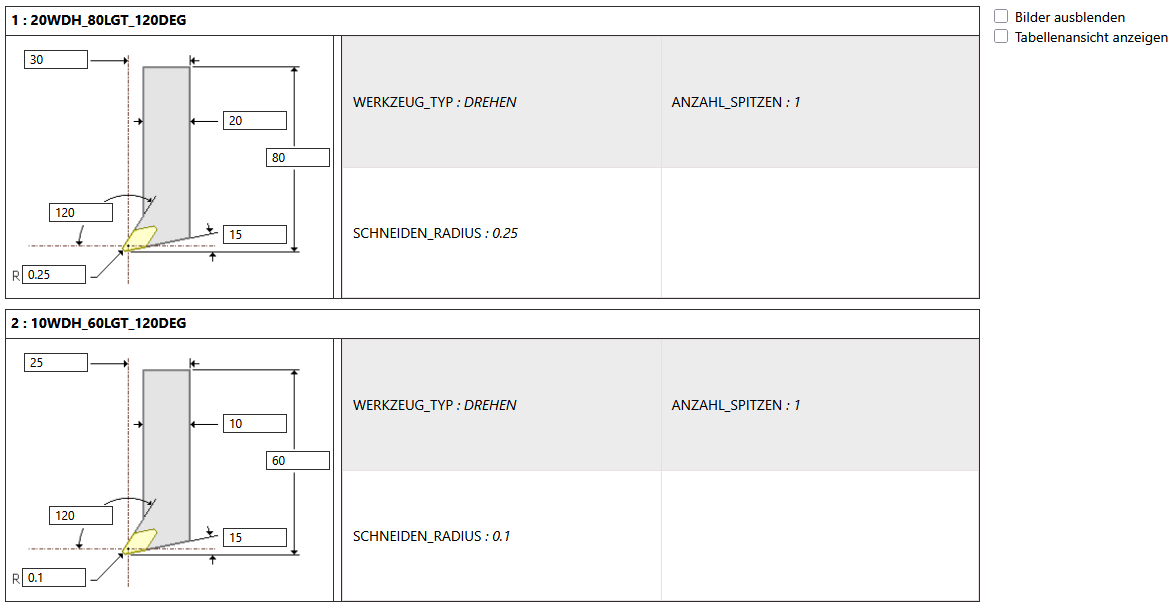

• Bei Volumenkörperwerkzeugen wird im Bericht sowohl das Bild der parametrischen Darstellung der Werkzeuge als auch das Bild der Volumengeometrie angezeigt.
Vorteile
Diese Verbesserungen bieten die folgenden Vorteile:
• Möglichkeit zur Erzeugung von Berichten für ausgewählte NC-Schritte
• Möglichkeit zur Aufnahme zusätzlicher Details in den Bericht, z.B. von Spannelementparametern
• Übersichtlichere Darstellung des Programmnullpunkt-Koordinatensystems im Modellbild
• Möglichkeit zur Aufnahme von parametrischen Informationen aus Volumenkörperwerkzeugen im Bericht
Weitere Informationen
Tipp: | Die Standardgröße der Bilddatei für das Logo des Unternehmens beträgt 120 × 120 Pixel. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
