Unterstützung für Mindest-KE-Größe im generativen Design
Creo+
Benutzeroberflächen-Position:

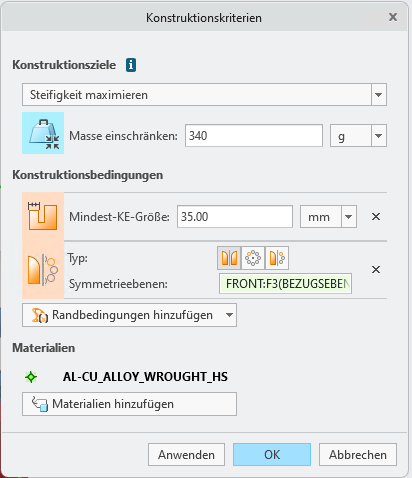

1. Klicken Sie in der Anwendung Generatives Design auf Konstruktionskriterien hinzufügen (Add Design Criteria). Das Dialogfenster Konstruktionskriterien (Design Criteria) wird geöffnet:
2. Klicken Sie unter Konstruktionsbedingungen (Design Constraints) auf Randbedingungen hinzufügen (Add Constraints).

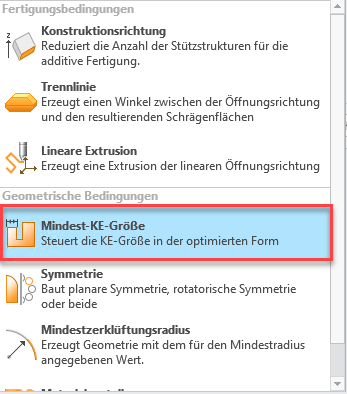

3. Wählen Sie unter Geometrische Bedingungen (Geometric Constraints) die Option Mindest-KE-Größe (Minimum Feature Size) in der Liste aus.
Videos
Beschreibung
Beim generativen Design können Sie jetzt die gewünschte Mindest-KE-Größe der resultierenden Geometrie definieren, die die Optimierungsdicke steuert.
Mit der neuen Geometrie-Randbedingung Mindest-KE-Größe (Minimum Feature Size) können Sie die Mindest-KE-Größe für jedes Konstruktionskriterium in den gewünschten Einheiten festlegen. Der bevorzugte Wert für die Mindest-KE-Größe ist das 3-fache der Elementgröße, ohne oberen Grenzwert.
Die Mindest-KE-Größe wird unter Zusätzliche Informationen (Additional Information) für den Konstruktionskriterien-Knoten im generativen Baum aufgelistet.

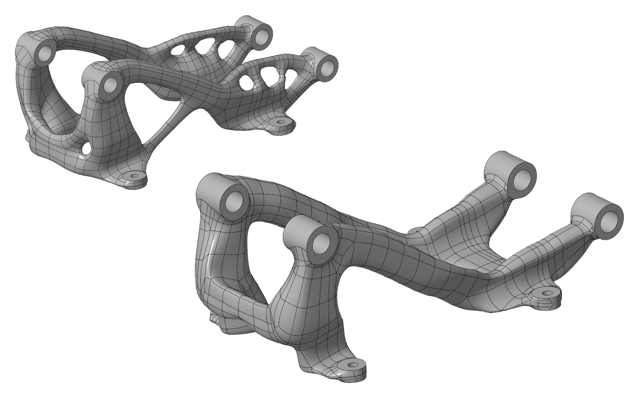

Bisher konnten Sie die Mindestdicke der optimierten Form nicht steuern. Dies führte dazu, dass im resultierenden Modell sehr dünne KEs erzeugt wurden, die schwierig zu fertigen sein könnten oder Schwachstellen verursachen könnten.
Vorteile
Mit dieser Verbesserung können Sie die Mindest-KE-Größe für die Optimierung definieren, um Ihre Konstruktionsabsicht zu erfassen. Sie steuert die Dicke der resultierenden Geometrie und vermeidet dünnwandige Strukturen in der Optimierung.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
