Verbesserung in GD&T Advisor: Vom Benutzer auswählbare Anmerkungsebenen
Creo+

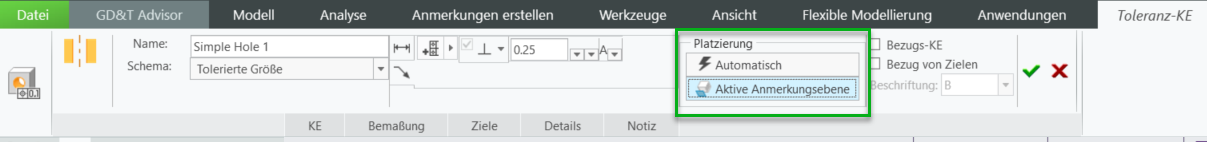

Benutzeroberflächen-Position: Wenn Sie ein funktionales KE definieren, ist Aktive Anmerkungsebene (Active Annotation Plane) unter Platzierung (Placement) verfügbar, wie unten dargestellt:
.Videos
Beschreibung

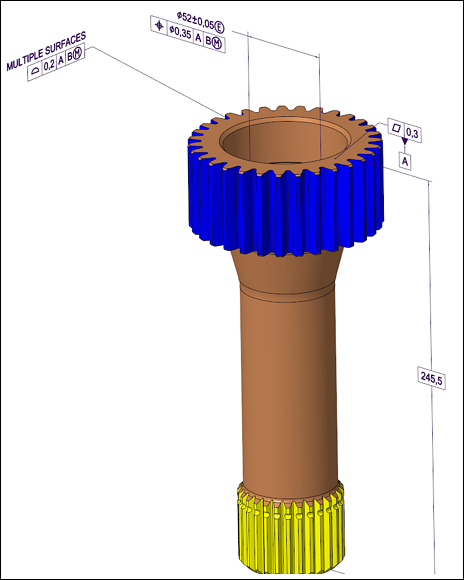

Wenn Sie ein neues funktionales KE in GD&T Advisor definieren, können Sie jetzt steuern, wo die von GD&T Advisor generierten Anmerkungen platziert werden.
• Automatisch (Automatic) – Anmerkungen werden von GD&T Advisor auf der automatisch ausgewählten Ebene platziert.
• Aktive Anmerkungsebene (Active Annotation Plane) – Anmerkungen werden auf der aktuell ausgewählten Ebene auf der Registerkarte Anmerkungen erstellen (Annotate) platziert. Sie können die Ebene auswählen oder auf der Registerkarte Anmerkungen erstellen (Annotate) eine neue Ebene erzeugen, um Anmerkungen auf einer anderen Ebene zu platzieren.
Vorteile
Diese Verbesserung bietet Ihnen größere Flexibilität und bessere Kontrolle über die Erzeugung von Anmerkungen bei der Verwendung von GD&T Advisor.
Weitere Informationen
Tipps: | Wenn Sie die Option Aktive Anmerkungsebene (Active Annotation Plane) auswählen, verwendet GD&T Advisor die zuletzt auf der Registerkarte Anmerkungen erstellen (Annotate) ausgewählte Anmerkungsebene, um Anmerkungen zu erzeugen. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
