Verbesserung von GD&T Advisor: Verbesserte Einhaltung von Detaillierungsnormen – Randbedingungen für gedrehte KEs mit Gesamtlauf beschränken
Creo+

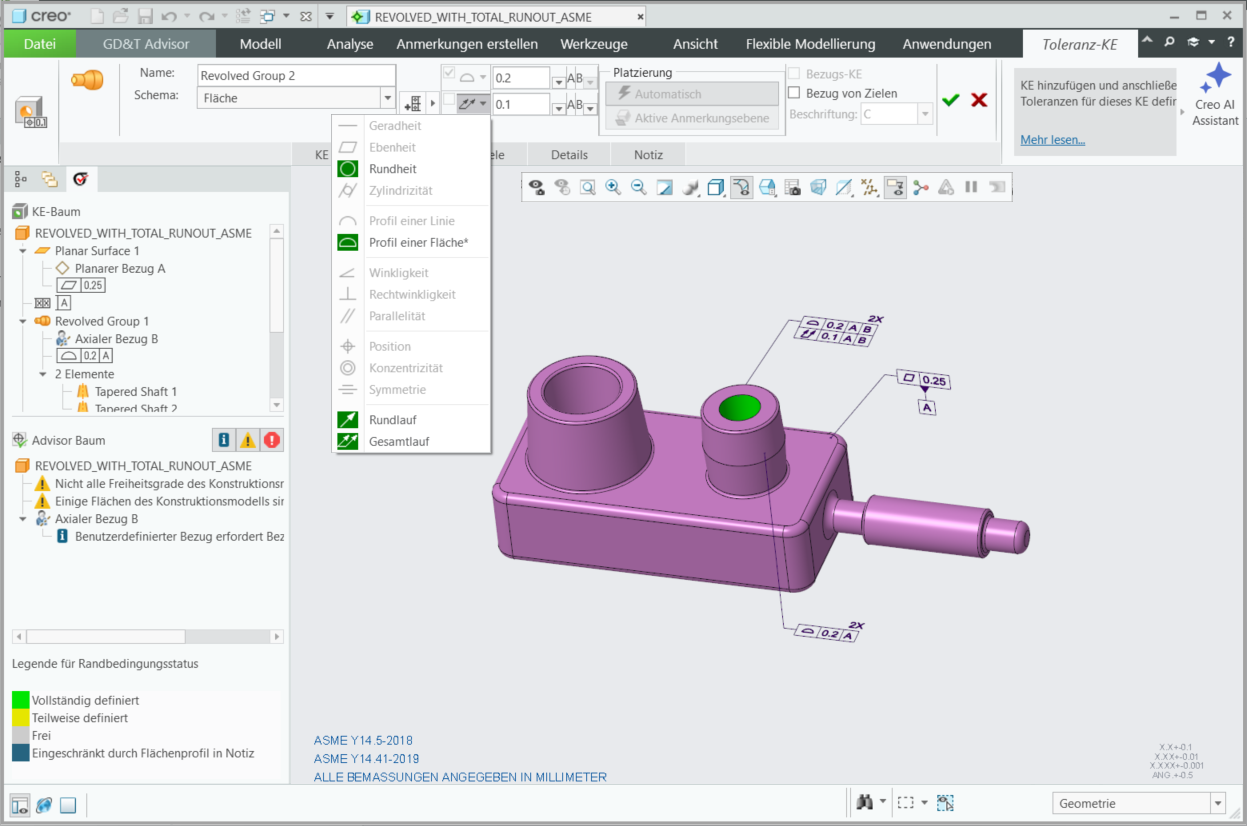

Benutzeroberflächen-Position: Beim Definieren eines Toleranz-KE ist
Gesamtlauf (Total Runout) in der Liste der Symbole für geometrische Merkmale verfügbar und kann in anwendbaren Situationen verwendet werden.
Gesamtlauf (Total Runout) in der Liste der Symbole für geometrische Merkmale verfügbar und kann in anwendbaren Situationen verwendet werden.Beschreibung
Sie können jetzt Gesamtlauf (Total Runout) auf jedes gedrehte KE anwenden, wenn der Mittelpunkt des gedrehten KE koaxial zur gewünschten Achse oder zum gewünschten Referenzbezugssystem (DRF) ist.
Gesamtlauf (Total Runout) auf jedes gedrehte KE anwenden, wenn der Mittelpunkt des gedrehten KE koaxial zur gewünschten Achse oder zum gewünschten Referenzbezugssystem (DRF) ist.
Vorteile
Diese Verbesserung verbessert die Einhaltung der Standards der American Society of Mechanical Engineers (ASME).
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Diese Verbesserung gilt nur für ASME-Modelle. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
