Verbesserung bei GD&T Advisor: Muster-KEs aus gleich großen Zylindern mit Absichtsflächensammlung definieren
Creo+
Benutzeroberflächen-Position: Nicht zutreffend
Videos
Beschreibung
Bisher war die Definition eines Muster-KE in GD&T Advisor auf zylindrische KEs beschränkt, die innerhalb desselben Creo Musters erzeugt wurden. Diese Randbedingung erschwerte das Anwenden von musterbasierten Anmerkungen auf Zylinder gleicher Größe, die unabhängig modelliert wurden.
Jetzt unterstützt GD&T Advisor die Definition von Muster-KEs mithilfe von Absichtsflächensammlungen. Wenn Ihre Konstruktion gleich große zylindrische KEs enthält, die nicht Teil desselben Creo Musters sind, können Sie deren Flächen mithilfe von Absichtsreferenzen wie Bezugsreferenz-KEs sammeln und sie gemeinsam als Muster-KE in GD&T Advisor auswerten.
Diese Verbesserung optimiert den Workflow für die Anmerkungserzeugung und verbessert die Flexibilität beim Arbeiten mit wiederholter Geometrie, die ursprünglich nicht im Muster inbegriffen war.

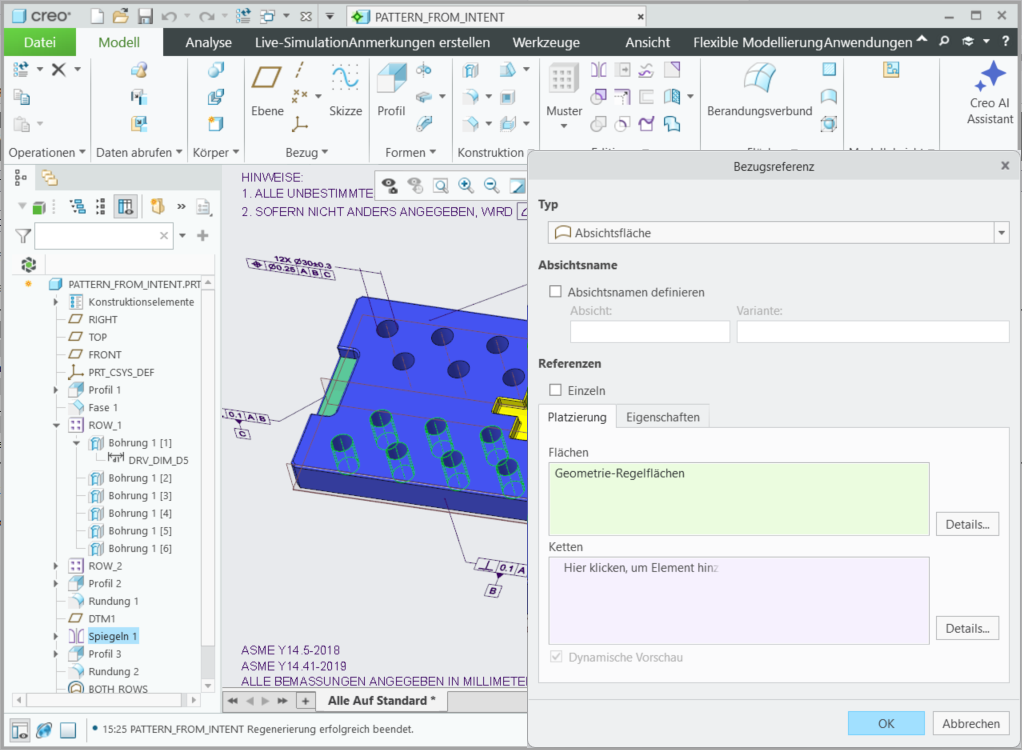

Die Abbildung unten zeigt, wie Sie in GD&T Advisor Muster-KEs- mithilfe von Absichtsflächensammlungen für gleich große zylindrische Geometrie definieren können.
Vorteile
Sie können jetzt in GD&T Advisor Muster-KEs für zylindrische Geometrie gleicher Größe definieren, selbst wenn die KEs nicht mit demselben Creo Muster erzeugt wurden. Diese Verbesserung ermöglicht eine breitere Palette von Modellierungsszenarien, einschließlich:
• KEs mit mehreren Mustern
• Importierte Geometrie
• Benutzerdefinierte KEs (UDFs)
• Mustererkennung
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Alle in einem Absichtsflächenobjekt gesammelten Zylinder müssen gleich groß sein, damit sie in GD&T Advisor als Muster-KE verwendet werden können. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
