Optimierte Benutzeroberfläche zur Anmerkungsübertragung für gemeinsame Datennutzungs-KEs
Creo+
Benutzeroberflächen-Position: Die Benutzeroberfläche "Anmerkung übertragen" (Propagate Annotation) ist für gemeinsame Datennutzungs-KEs wie "Zusammenführen" (Merge), "Kopie-Geometrie" (Copy Geometry) und "Schrumpfverpackung" (Shrinkwrap) verfügbar.
Videos
Beschreibung
Die Übertragung von Anmerkungen wurde verbessert, um eine verbesserte Unterstützung für Gruppenanmerkungsmitglieder zu bieten, die Teil einer Eltern-/Kind-Beziehung sind. Zuvor wurde nur die Elternanmerkung (z.B. eine Stapel-Hinweislinie) aufgelistet, was es schwierig machte, die Übertragung und Abhängigkeit für alle zugehörigen Anmerkungen zu verwalten. Mit dieser Verbesserung werden die Mitgliedsanmerkungen jetzt einzeln aufgelistet, sodass ihre Übertragungs- und Abhängigkeitszustände bei Verwendung von Funktionen für die gemeinsame Datenbenutzung individuell gesteuert werden können.
Diese Verbesserung gilt für alle Eltern-/Kind-Anmerkungsgruppierungen, also auch für:
• Gestapelte Anmerkungen
• Symbole oder Oberflächengüte-Anmerkungen, die zu anderen Anmerkungen in Beziehung stehen
• Bezugsziel-Anmerkungselemente, die einem Eltern-Bezugs-KE-Symbol zugeordnet sind
Zu den weiteren Verbesserungen zählt Folgendes:
• Sobald eine Gruppenanmerkung hinzugefügt wird, werden alle zugehörigen Mitglieder automatisch eingeschlossen. Wird ein Mitglied aus der Liste entfernt, wird die gesamte Gruppe entfernt, um die Konsistenz zu wahren.

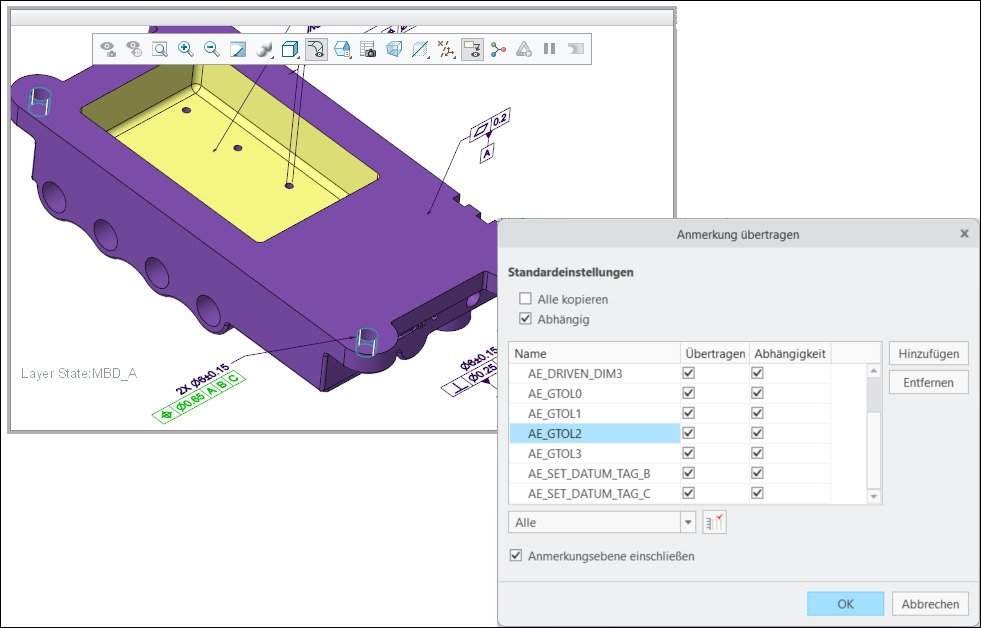

• Wenn Sie mit dem Mauszeiger auf eine Anmerkung in der Propagierungs-Benutzeroberfläche zeigen, wird die entsprechende Anmerkung jetzt im Arbeitsfenster vorab hervorgehoben, sodass das referenzierte Element schneller und einfacher identifiziert werden kann.

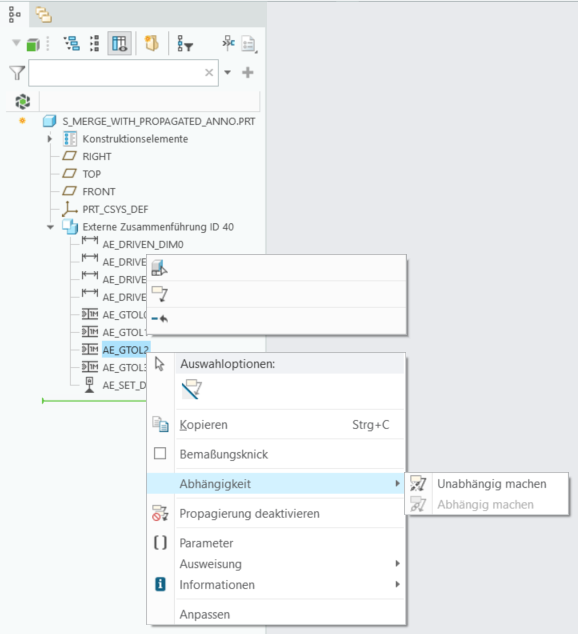

• Kontextmenü-Optionen für das Verwalten von Übertragung und Abhängigkeit werden für alle Gruppenmitglieder vollständig unterstützt.
Vorteile
Verbesserte und effiziente Möglichkeit, beim Arbeiten mit gemeinsamen Datennutzungs-KEs die Übertragungs- und Abhängigkeitszustände einzelner Anmerkungen zu steuern, die zu einer Gruppe von Anmerkungen gehören
Weitere Informationen
Tipps: | Keine |
Einschränkungen: | Derzeit können nur Anmerkungen, die zu Anmerkungs-KEs gehören, über gemeinsame Datennutzungs-KEs übertragen werden. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
