Verbesserung von GD&T Advisor: Verbesserte Einhaltung von Detaillierungsnormen – Konische KEs durch Flächenprofiltoleranzen beschränken
Creo+

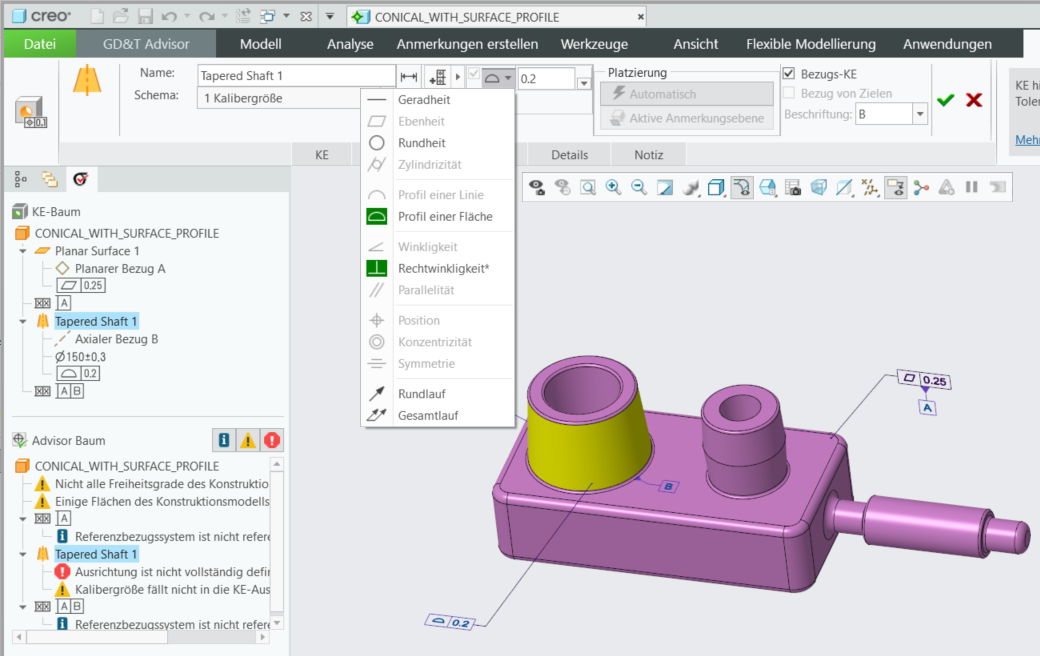

Benutzeroberflächen-Position: Beim Definieren eines Toleranz-KE ist das
Flächenprofil (Profile of a Surface) in der Liste der Symbole für geometrische Merkmale verfügbar und kann in anwendbaren Situationen verwendet werden.
Flächenprofil (Profile of a Surface) in der Liste der Symbole für geometrische Merkmale verfügbar und kann in anwendbaren Situationen verwendet werden.Beschreibung
Sie können jetzt Flächenprofil (Profile of a Surface) für ein konisches KE anwenden und seine internen Winkel und Formen beschränken. Diese Option ist nur verfügbar, wenn das konische KE das Schema 1 Kalibergröße (One Gage Size) verwendet.
Flächenprofil (Profile of a Surface) für ein konisches KE anwenden und seine internen Winkel und Formen beschränken. Diese Option ist nur verfügbar, wenn das konische KE das Schema 1 Kalibergröße (One Gage Size) verwendet.
Diese Verbesserung gilt sowohl für ASME- als auch für ISO-Modelle.
Vorteile
Diese Optimierung verbessert die Einhaltung der ASME- und ISO-Detaillierungsnormen.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Die Option Flächenprofil (Profile of a Surface) ist nur für konische KEs verfügbar, die mit dem Schema 1 Kalibergröße (One Gage Size) definiert wurden. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
