Verbesserung in EZ Tolerance Analysis: Unterstützung für ungleich angeordnete Profiltoleranzen
Creo+
Benutzeroberflächen-Position:
Videos
Beschreibung
EZ Tolerance Analysis unterstützt jetzt ungleich angeordnete Profiltoleranzen sowohl für ASME- als auch ISO GPS-Modelle. Die folgenden Typen von geometrischen Toleranzen unterstützen diese Spezifikationen:
• Profil einer Fläche
• Profil einer Linie

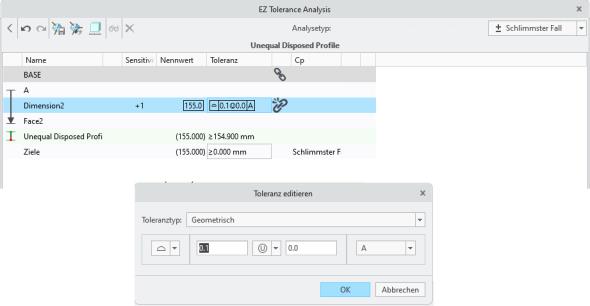

Ungleich angeordnete Profile können für KEs direkt in der Stapel-Benutzeroberfläche von EZ Tolerance Analysis definiert werden, oder sie können als verknüpfte Anmerkungen einer vorhandenen geometrischen Toleranz mit definierten semantischen Referenzen validiert werden. Die Werte, die vom ungleich angeordneten Profil verwendet werden, werden in Berechnungen zur Stapelanalyse verwendet und in den Ergebnissen angezeigt.
Ungleich angeordnete Profiltoleranzen werden in ASME und ISO unterschiedlich angegeben, und die richtige Syntax ist ebenfalls unterschiedlich. In ASME wird diese Spezifikation mit dem Symbol Ⓤ angegeben, während diese Spezifikation in ISO als "angegebener Toleranzzonenversatz" bezeichnet und mit den Buchstaben UZ gekennzeichnet wird.
In der folgenden Tabelle wird anhand von Beispielen erläutert, wie diese Spezifikation in ASME/ISO verwendet wird.
Im Beispiel für ASME wurde die Profilzone verschoben, sodass sich 0.1 außerhalb des Materials und 0.2 innerhalb der Fläche befindet.  | Im Beispiel für ISO wurde die Mitte der Profilzone so verschoben, dass sie 0.15 außerhalb des Materials der Fläche ist.  |
Vorteile
Durch diese Verbesserung können Modelle mit ungleich angeordneten Profilen jetzt für eine 1D-Stapelanalyse validiert werden. Außerdem wurde die Einhaltung der ASME/ISO-Detaillierungsstandards verbessert.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
