ModelCHECK Unterstützung für Multikörper in Blech
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > > .
Videos
Beschreibung
In Creo+ wurden die Modellprüfungsfunktionen verbessert, um eine vollständige Multikörper-Unterstützung für Blechkörper zu ermöglichen.
Zu den Verbesserungen in ModelCHECK gehören:

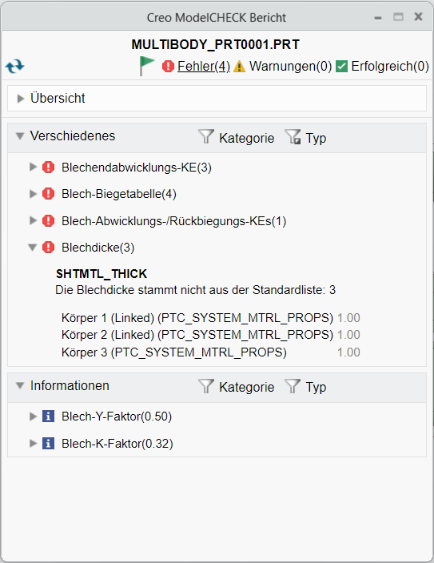

• Dickenprüfungen sind für mehrere Materialien verfügbar.

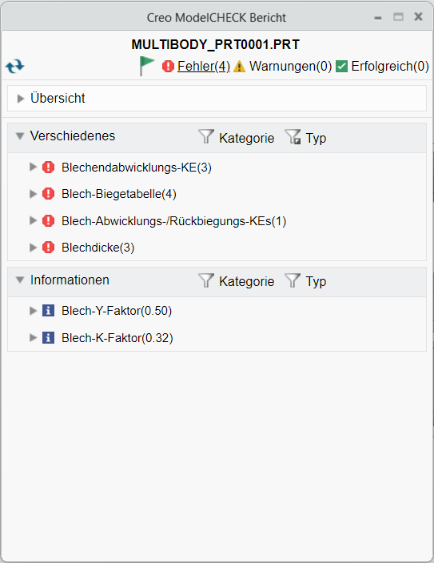

• Der Y- und der K-Faktor werden für jeden Blechkörper gemeldet.
• Neue Prüfungen wurden für die Arbeit mit Blech-Multikörpern erstellt:

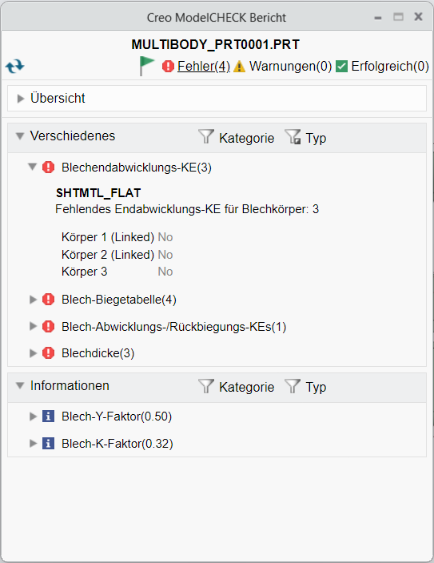

◦ Prüfung auf Vorhandensein von Endabwicklungen in Einzel- und Multikörper-Teilen

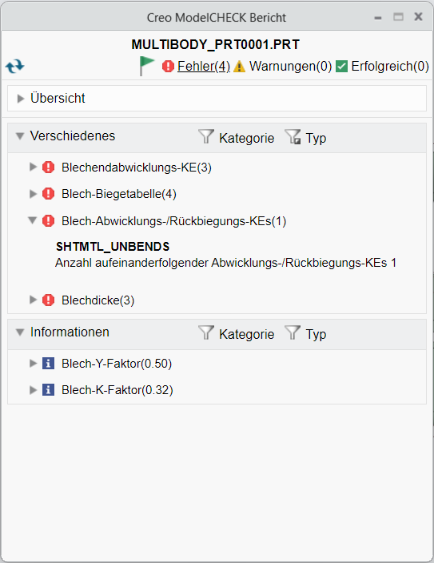

◦ Prüfung auf aufeinander folgende Abwicklungs- und Rückbiegungs-KEs in Blechteilen

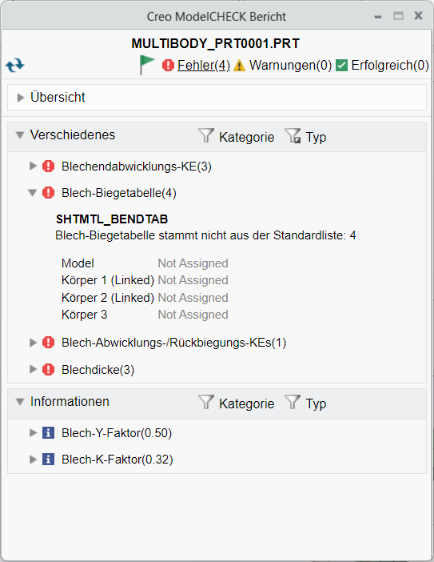

◦ Prüfung zur Angabe, welche Körper ihren Biegetabellen zugeordnet sind
◦ Prüfung zur Angabe der Anzahl der KEs im Modell mithilfe der Blech-Biegetabelle
Vorteile

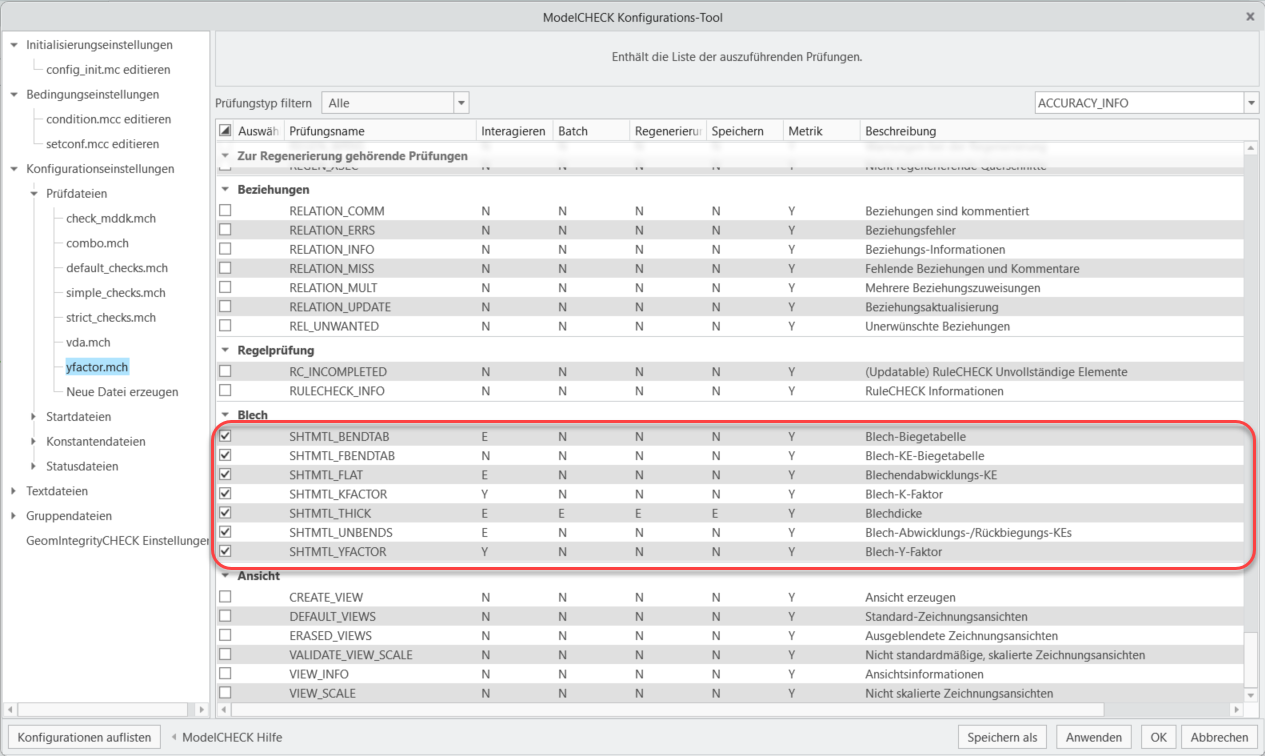

ModelCHECK kann jetzt so konfiguriert werden, dass Multikörper-Blechkonstruktionen vollständig abgedeckt sind.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
