Erweiterter 3D-PDF-Export
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > > > > .
Videos
Beschreibung
• Ab Creo+ können Sie den verbesserten erweiterten 3D-PDF-Export nutzen.
• Diese erweiterte Option bietet alle Funktionen der grundlegenden Version. Darüber hinaus können Sie Ihre Creo Daten in eine benutzerdefinierte 3D-PDF-Vorlage exportieren oder aus zusätzlichen Standardvorlagen auswählen, die in dieser Version enthalten sind.
• Sie können in eine benutzerdefinierte Vorlage exportieren, indem Sie in den Exportoptionen eine XML-Datei hochladen.
• Zu den verfügbaren Standardvorlagen gehören die Vorlagen Standard (Standard) und Genehmigung (Approval) für Teile und Baugruppen. Weitere vordefinierte Vorlagen sind für zukünftige Versionen geplant.
• Die grundlegende 3D-PDF-Vorlage wurde aktualisiert und stimmt jetzt besser mit dem Aussehen und Verhalten von Creo überein.
• Der Batch-Export wird unterstützt, sodass mehrere 3D-PDFs in einer einzigen Operation generiert werden können.

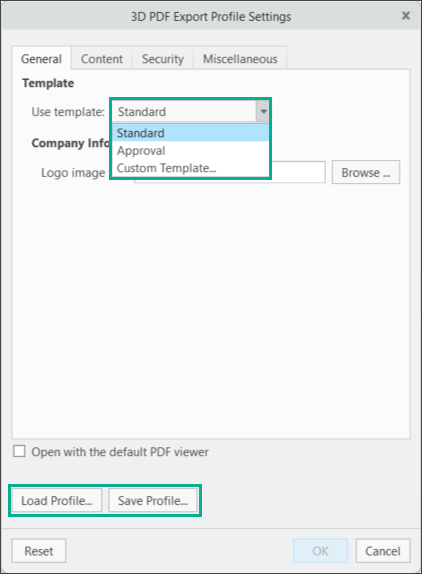

Dialogfenster 3D-PDF-Exportprofil-Einstellungen

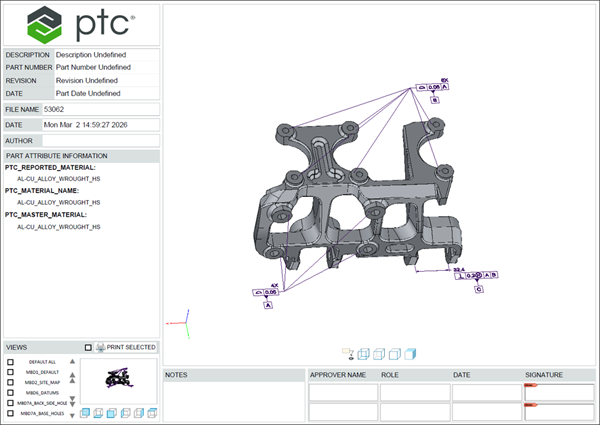

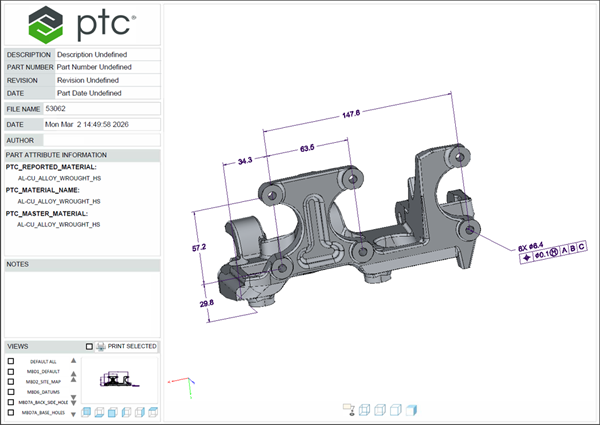

Teileexport in eine PDF in der Vorlage Standard (Standard) und Genehmigung (Approval)

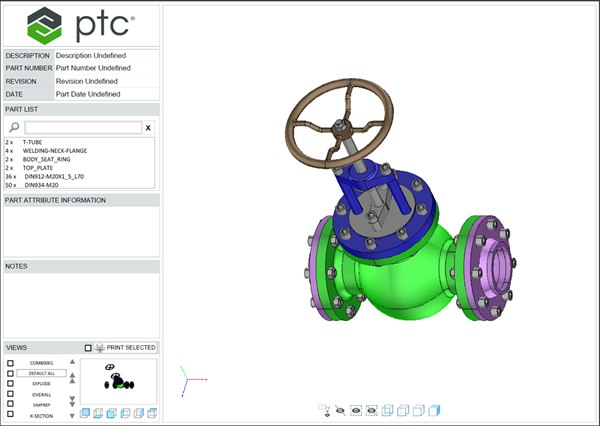

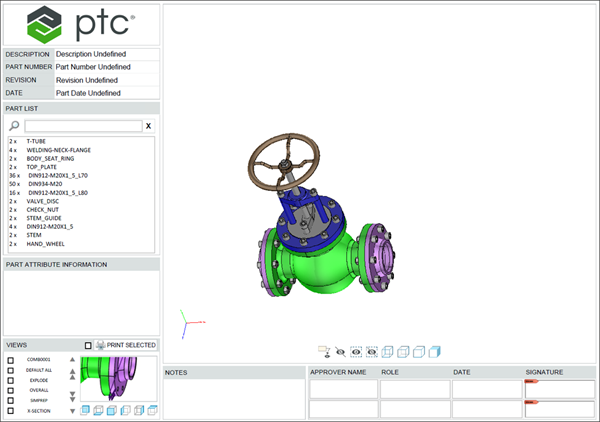

Baugruppenexport in eine PDF in der Vorlage Standard (Standard) und Genehmigung (Approval)
Vorteile
Diese Verbesserung ermöglicht es Ihnen, benutzerdefinierte 3D-PDF-Vorlagen beim Exportieren von Daten aus Creo zu verwenden, und bietet zusätzliche standardmäßige Vorlagenoptionen. Diese Aktualisierungen erweitern die Flexibilität des 3D-PDF-Exports und unterstützen eine breitere Palette von Anwendungsfällen.
Weitere Informationen
Tipps: | Diese Verbesserung ermöglicht es Ihnen, 3D-Informationen mit nachgeschalteten Kunden gemeinsam zu nutzen. Sie können Ihre MBD-Daten auf nachgeschaltete Zulieferer erweitern, die möglicherweise zum Anzeigen dieser Daten nur über einen PDF-Viewer verfügen. |
Einschränkungen: | Es gibt einige Funktionalitätsbereiche von Creo, die derzeit nicht von 3D-PDF unterstützt werden. Weitere Informationen finden Sie im Artikel Unsupported Functionality in Advanced 3D PDF Export. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Nein. |
