Einfacher 3D-PDF-Export
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > > > .
Videos
Beschreibung

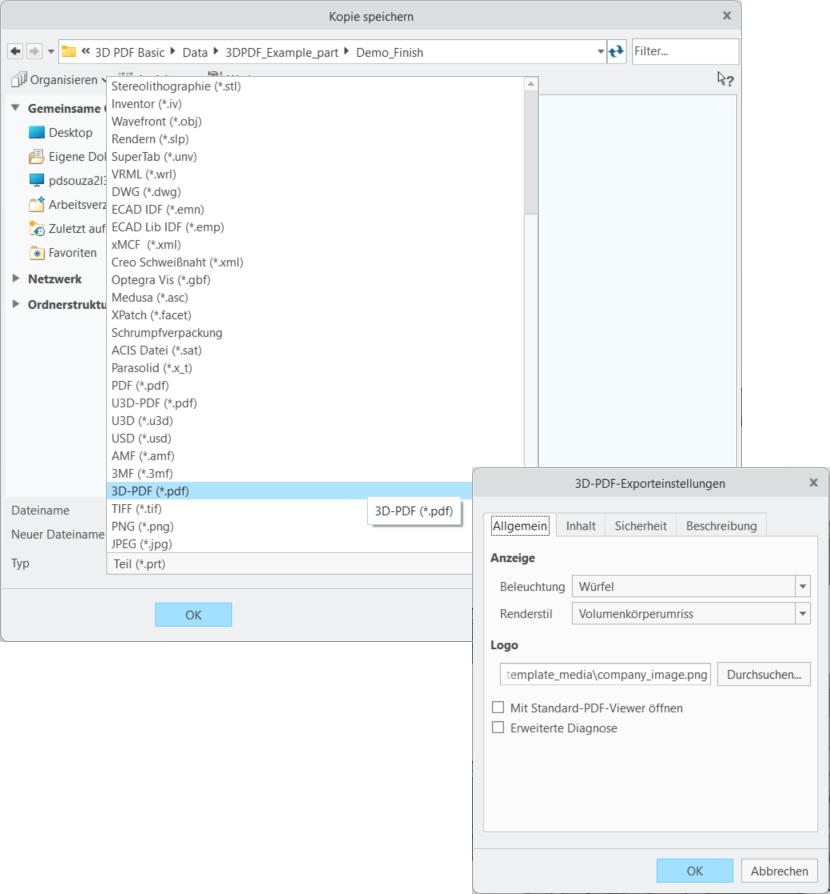

Creo+ enthält jetzt eine Verbesserung der 3D-PDF-Exportfunktionen. In dieser Version steht die zusätzliche Exportoption 3D-PDF (pdf) (3D PDF (pdf)) zur Verfügung.
Die exportierte 3D-PDF-Datei enthält Ihr Modell, Kombinations-Zustände und PMI auf Baugruppenebene. Beim Export ordnet das System Ihr Modell automatisch der 3D-PDF-Vorlage des Teils oder der Baugruppe zu. Zu diesen Vorlagen gehören:

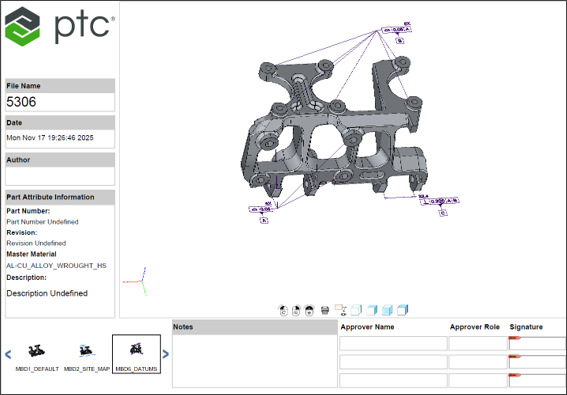

• Ein 3D-Ansichtsfenster, in dem Sie Ihr Modell im PDF-Dokument rotieren, verschieben und zoomen sowie erkunden können. Dies schließt PMI ein, die diesem Kombinations-Zustand zugeordnet sind. Sie können auch aus mehreren View Styles auswählen: Illustrated, Solid, Transparent und Solid with Edges.

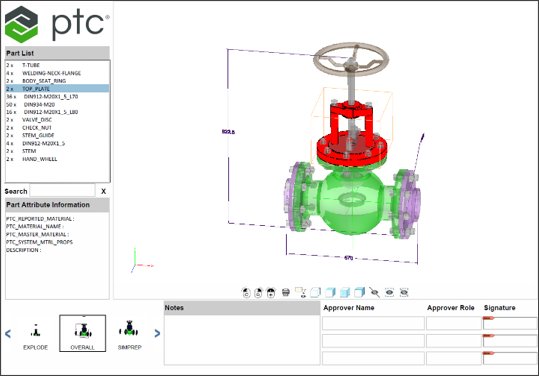

• Eine Mengenstückliste mit übergreifender Hervorhebung im 3D-Ansichtsfenster.
• Zeigen Sie Miniaturansichten an, um den Kombinations-Zustand, den der 3D-PDF-Verbraucher abfragen möchte, schnell zu durchlaufen und auszuwählen.
• Modellinformationen wie Name des Autors, Dateiname und Datum.
• Dynamisches Editieren des Namens des Genehmigers oder Prüfers und der Signaturbereiche. Diese können vom Verbraucher des dynamischen 3D-PDF-Bereichs editiert und gespeichert werden. Notizen können auch von einem nachgeschalteten Verbraucher der 3D-PDF-Datei editiert und gespeichert werden.
• Anpassungsoption, um das Logo Ihres Unternehmens einzuschließen.
Teile in 3D-PDF exportieren
Baugruppen in 3D-PDF exportieren
Vorteile
Diese Verbesserung ermöglicht es Ihnen, 3D-Informationen mit nachgeschalteten Kunden gemeinsam zu nutzen, die möglicherweise nur über einen PDF-Viewer verfügen, um MBD-Daten anzuzeigen.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Es gibt einige Funktionalitätsbereiche von , die derzeit nicht von 3D-PDF unterstützt werden. Diese sind: • Flach-zum-Bildschirm-Notizen • Tabellen auf Anmerkungsebenen • Bohrungsnotizen • Anmerkungen auf Teileebene in einer Baugruppe • Eingebettete und untrennbare Komponenten • Flexible Modellierungs-KEs • Texturen anhand von Farbeffekten |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
