Verbesserung: Steuerung des Referenztyps für Flächenauswahl "Kern & Berandung"
Creo+
Benutzeroberflächen-Position: Flächensammlung.
Beschreibung

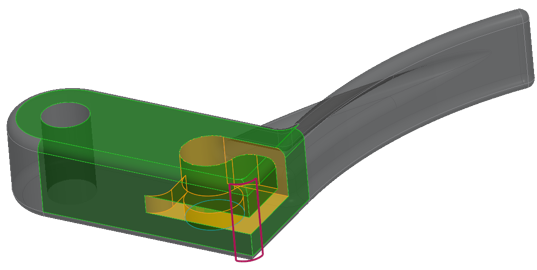

In 11 können Sie den Referenztyp für Berandungsflächenreferenzen in der Flächenauswahlmethode "Kern & Berandung" (Seed & Boundary) steuern.

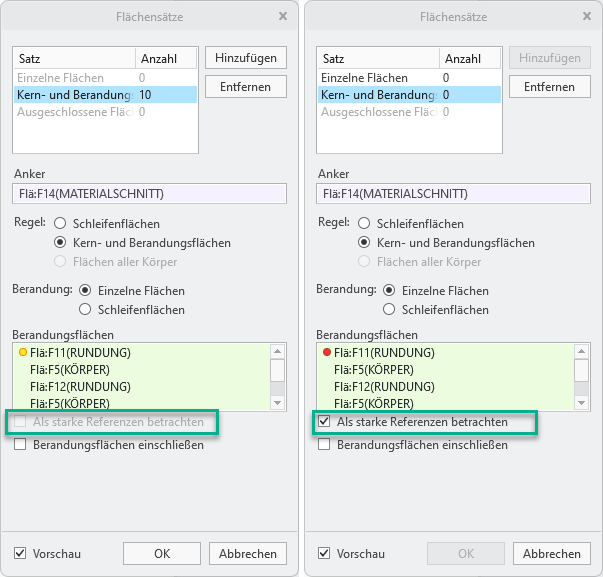

Wählen Sie die neue Option Als starke Referenzen betrachten (Consider as strong references) aus, um Berandungsreferenzen in der Flächensammlungsdefinition als starke Referenzen zu markieren. Falls sie nicht mehr vorhanden sind, meldet Creo sie als fehlende starke Referenzen, und die Flächensammlung schlägt fehl.
Wenn die Option nicht ausgewählt ist, werden Berandungsreferenzen als schwache Referenzen betrachtet. Dies entspricht dem Verhalten vor 11.
Sie können das Standardverhalten im Dialogfenster Creo Parametric Optionen (Creo Parametric Options) > > > definieren. Standardmäßig werden Berandungsflächen ab 11 als starke Referenzen betrachtet.
Das Verhalten starker und schwacher Referenzen für Berandungsflächen hat jeweils Vor- und Nachteile. Bisher konnten Sie das Verhalten nicht entsprechend Ihren Präferenzen optimieren.
• Neue Option: Als starke Referenzen betrachten (Consider as strong references)
◦ Schwach (vorhandenes Verhalten)
◦ Stark (neu)
• Steuert das Regenerierungsverhalten
◦ Wenn die Option auf "Stark" (Strong) festgelegt ist und Berandungsreferenzen fehlen, schlägt die Flächensammlung fehl, selbst wenn sie ein Flächensammlungsergebnis zurückgeben könnte.
• Konfigurationsoption
◦ default_boundary_refs_strong yes*, no
◦ Zugriff auch über > > > möglich
Vorteile
• Verbesserte Flexibilität zum Steuern des Regenerierungsverhaltens entsprechend den Präferenzen
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | default_boundary_refs_strong yes*, no Betrachtet in Kern- und Berandungssätzen die Berandungsflächen standardmäßig als starke Referenzen. |
