Benutzeroberflächen-Position: Klicken Sie auf Modell (Model) > Projizieren (Project).

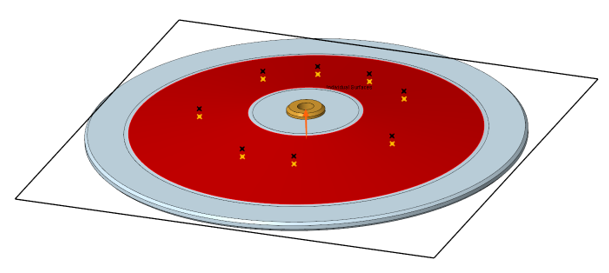

In Creo 11.0 wurde das KE Projizieren (Project) so verbessert, dass skizzierte Punkte projiziert werden können. Dadurch können Sie mehrere Punkte in einem einzigen Vorgang projizieren. Bisher konnte nur ein einzelner Punkt in einem Arbeitsgang auf ein geometrisches Zielobjekt projiziert werden.

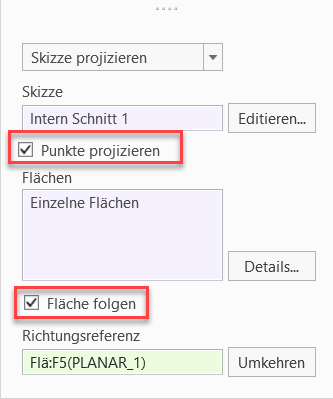

Wenn die Option Skizze (Sketch) ausgewählt ist, ist das neue Kontrollkästchen Punkte projizieren (Project points) verfügbar. Hiermit können Sie die in der Skizze enthaltenen Punkte zusätzlich zu den skizzierten Kurven, die in der Skizze vorhanden sind, auf das ausgewählte Ziel projizieren. Konstruktionspunkte werden wie Konstruktionskurven ignoriert und nicht projiziert. Die resultierenden KE-Punkte können als Positionsreferenzen in einem Punktnaht-KE oder in einem punktbasierten Muster verwendet werden, wobei die Option Aus KE (From Feature) das Referenzieren des KEs Projizieren (Project) unterstützt, das projizierte Punkte enthält.

In der Blechumgebung wurde die Option Fläche folgen (Follow surface) verbessert und gilt für alle projizierten Skizzenpunkte.

Schnellere und flexiblere Definition von mehreren projizierten Punktreferenzen als Eingabe für sich wiederholende KEs.
