Benutzeroberflächen-Position: Grafiksymbolleiste

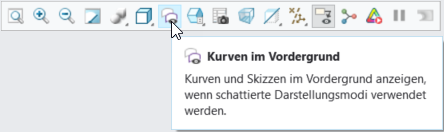

Der Grafiksymbolleiste wurde die neue Darstellungsoption Kurven im Vordergrund (Foreground Curves) hinzugefügt.

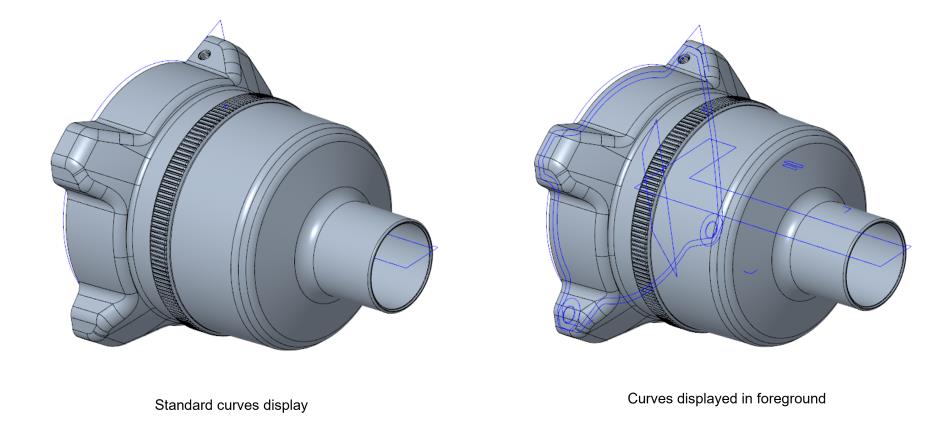

Bei Auswahl dieser Option werden alle Kurven vollständig im Vordergrund angezeigt, sodass es einfacher ist, Kurven in Konstruktions-Workflows zu sehen und auszuwählen.

Sie können den Farbeffekt der Darstellungseinstellung über das Kontextmenü anpassen. Wenn Sie das Standard-Darstellungsverhalten konfigurieren möchten, navigieren Sie zum Dialogfenster "Optionen" (Options) (Datei (File) > Optionen (Options)). Klicken Sie im Dialogfenster "Optionen" (Options) auf Systemfarbeffekt (System Appearance) > Modelldarstellung (Model Display) > Darstellungseinstellungen für schattiertes Modell (Shaded Model Display Settings) > Kurven und Skizzen im Vordergrund anzeigen, wenn schattierte Darstellungsmodi verwendet werden (Show curves and sketches in the foreground when using shaded display modes).

Einfachere Auswahl von Kurven und Skizzen in Konstruktions-Workflows
