Standardwerte von Konfigurationsoptionen zur Verbesserung der Darstellungsqualität geändert
Creo+
Beschreibung
Die Standardwerte für eine Reihe von Konfigurationsoptionen wurden geändert, um die Darstellungsqualität und das standardmäßige Benutzererlebnis zu verbessern.
Durch diese Verbesserung werden die folgenden Änderungen vorgenommen:
• Die Triangulierungsqualität für Kanten wird erhöht.
• Die Qualität von Schattierungen und Kanten wird erhöht.
• Die Anzeige von Achsen, Punkten, Koordinatensystemen und einer 3D-Drehmitte wird deaktiviert.
• Die Kanten zwischen tangentialen Flächen werden bemaßt.
• Die Full Screen Anti-Aliasing (FSAA)-Funktion wird aktiviert.
• Der Modellbaum, der Folienbaum oder der 3D-Detailbaum, auf den der Mauszeiger zeigt, wird als Vorauswahl hervorgehoben.
• Beim dynamischen 3D-Drehen werden Bezugs-KEs angezeigt.

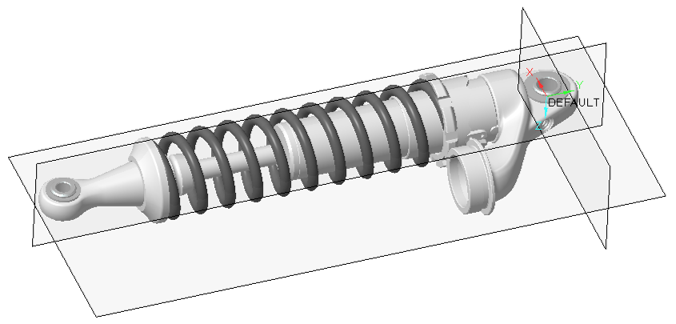

Die folgende Grafik zeigt die Standarddarstellung eines Modells in der vorherigen Version von Creo+:

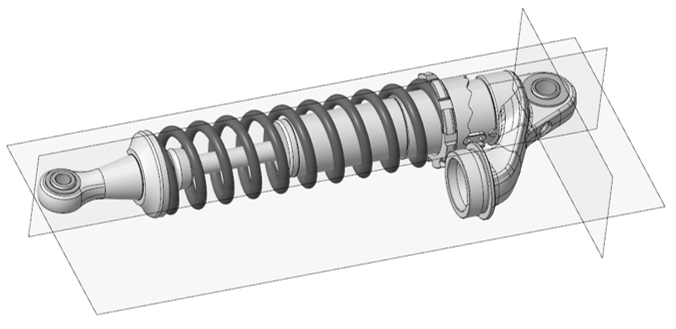

Die folgende Grafik zeigt die Standarddarstellung desselben Modells in der neuesten Version von Creo+:
Weitere Informationen zu den geänderten Optionen und den neuen Werten finden Sie im Support-Artikel CS402384.
Vorteile
Diese Optimierung verbessert die Darstellungsqualität und das allgemeine Benutzererlebnis.
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Die Standardwerte der folgenden Konfigurationsoptionen wurden geändert: • display shade, wireframe, hiddenvis, hiddeninvis, shadewithedges*, shadewithreflect • display_axes yes, no* • display_coord_sys yes, no* • display_points yes, no* • edge_display_quality low, normal, high*, very_high • edge_tess_quality high*, medium, low • enable_fsaa off, 2, 4, 8*, 16 • prehighlight_tree yes*, no • shade_quality 8* • spin_center_display yes, no* • spin_with_part_entities yes*, no • visible_message_lines 1*, <integer> • tangent_edge_display solid, no, centerline, phantom, dimmed* |
