Rhombendodekaeder, Rhombendodekaeder mit Rautenstruktur und verlängerter Dodekaeder – Neue Zellentypen für balkenbasierte Gitter
Creo+
Benutzeroberflächen-Position: Klicken Sie auf >
Gitter (Lattice) > .
Gitter (Lattice) > .
Videos
Beschreibung

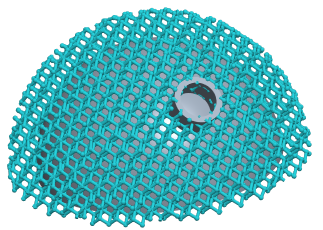

Es ist jetzt möglich, Gitter vom Typ Rhombendodekaeder, Rhombendodekaeder mit Rautenstruktur und verlängerter Dodekaeder zu erzeugen. Diese Funktionen sind im regulären Gitter-Workflow implementiert. Sie sind für die Erzeugung medizinischer Geräte mit zugelassenen Zellentypen nützlich, ohne dass hierzu die Creo Umgebung verlassen werden muss, und sie sind vollständig assoziativ.

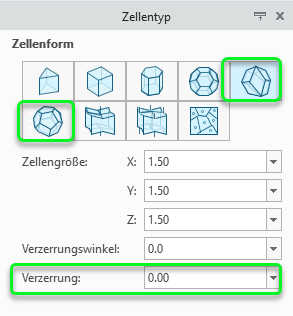

• Randomisierte Knoten mit Parameter Verzerrung (Distortion) möglich
• Möglichkeit, der Zelle mithilfe des Parameters Verzerrungswinkel (Skewing angle) eine Verzerrung hinzuzufügen

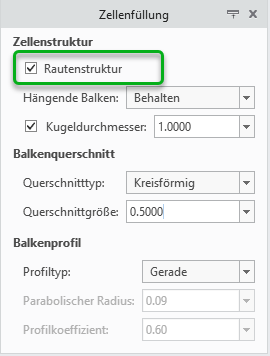

Mit der Option Rautenstruktur (Diamond structure) wird ein Untertyp eines Rhombendodekaeder-Gitters erzeugt, der Festigkeit mit weniger Balken bietet.

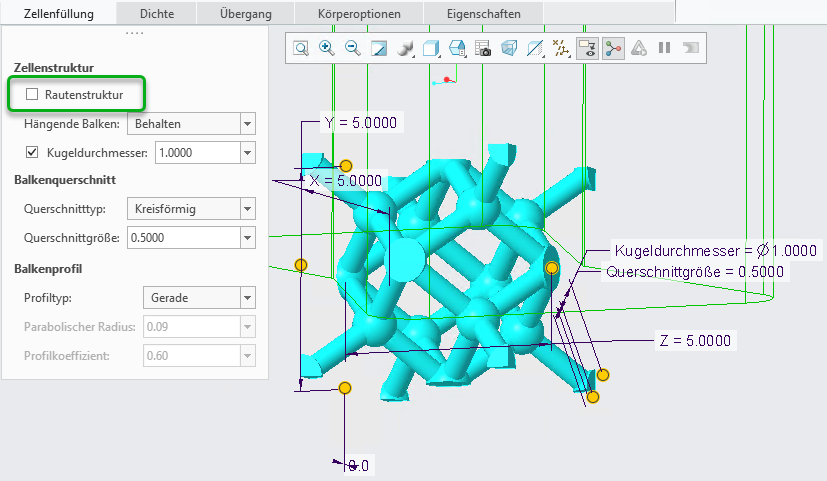

Ohne Rautenstruktur:

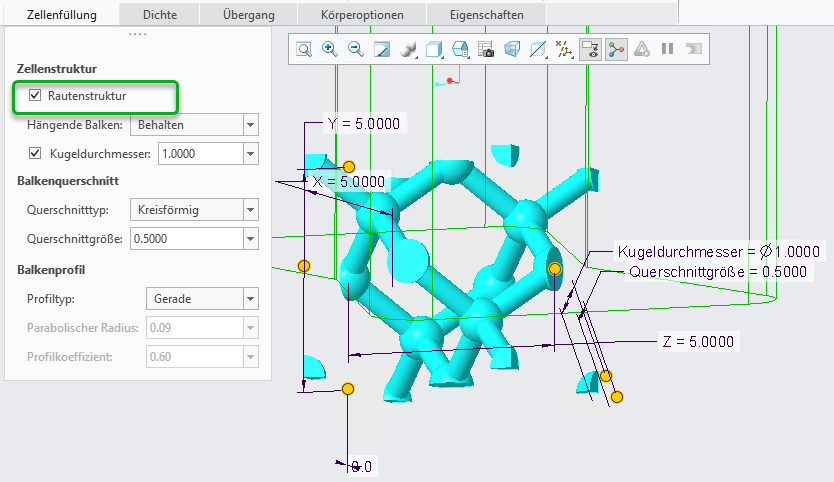

Mit Rautenstruktur:
Vorteile
• Erzeugen Sie medizinische Geräte mit genehmigten Zellentypen direkt in der Creo Umgebung.
• Diese Funktionen sind in Creo integriert, sodass Sie die Creo Umgebung nicht verlassen müssen, und sie sind vollständig assoziativ.
Weitere Informationen
Tipps: | Randomisierte Knoten können mit dem Parameter "Verzerrung" (Distortion) erzeugt werden. Mit dem Parameter "Verzerrungswinkel" (Skewing angle) kann der Zelle eine Verzerrung hinzugefügt werden. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein. |
Konfigurationsoption für diese Funktionalität: | Keine. |
