Verbesserte Flächenauswahlfunktion
Creo+
Benutzeroberflächen-Position: Statusleiste in Creo+.
Videos
Beschreibung
In Creo+ wurden die neuen Bereichsauswahlfunktionen "Lasso-Auswahl" und "Spurauswahl" hinzugefügt, und die vorhandene Feldauswahl wurde für Flächen im Teile- und Baugruppenmodus verbessert.
Zu den Verbesserungen bei der Auswahlmethode gehören:
• Feldauswahl
◦ Wählt die im Auswahlfeld eingeschlossenen Flächen aus.
◦ Bietet Flexibilität und ermöglicht es, ob nur sichtbare Flächen auszuwählen oder Flächen, die von anderen Flächen im Feld verdeckt sind.
• Lasso-Auswahl
◦ Wählt die in der definierten Schleife eingeschlossenen Flächen aus.
◦ Wählt nur sichtbare Flächen aus.

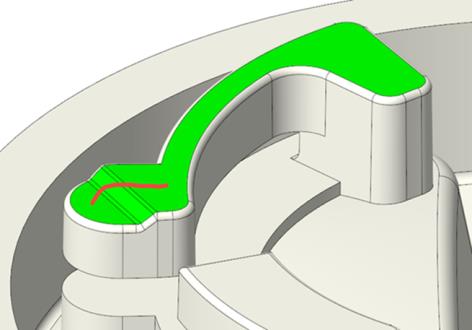

• Spurauswahl
◦ Wählt Flächen aus, auf die mit dem Mauszeiger gezeigt wird.
◦ Wählt nur sichtbare Flächen aus.
Darüber hinaus unterstützen die Auswahlmethoden Objekt-/Aktions-Workflows, sodass sie für alle Flächensatz-Kollektoren und für den Flächen-Kollektor des Farb-Tools verfügbar sind. Sie können z.B. die Spurauswahl verwenden, um Berandungsflächen in der Auswahlregel "Kern & Berandung" (Seed & Boundary) auszuwählen.
Vorteile
• Schnellere Auswahl mehrerer einzelner Referenzen für die Anwendung von Farben
• Einfachere Auswahl semantischer Referenzen für 3D-Anmerkungen in der modellbasierten Definition
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | Keine bekannten Einschränkungen. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
