Verbesserung: Schnelle Berechnung von Berandungsquadern
Creo+
Benutzeroberflächen-Position: Klicken Sie auf > >
Einschlussvolumen (Enclosure Volume).
Einschlussvolumen (Enclosure Volume).Videos
Beschreibung
Das Einschlussvolumen-KE wurde verbessert und berechnet jetzt optional einen für die Orientierung optimierten minimalen Berandungsquader.

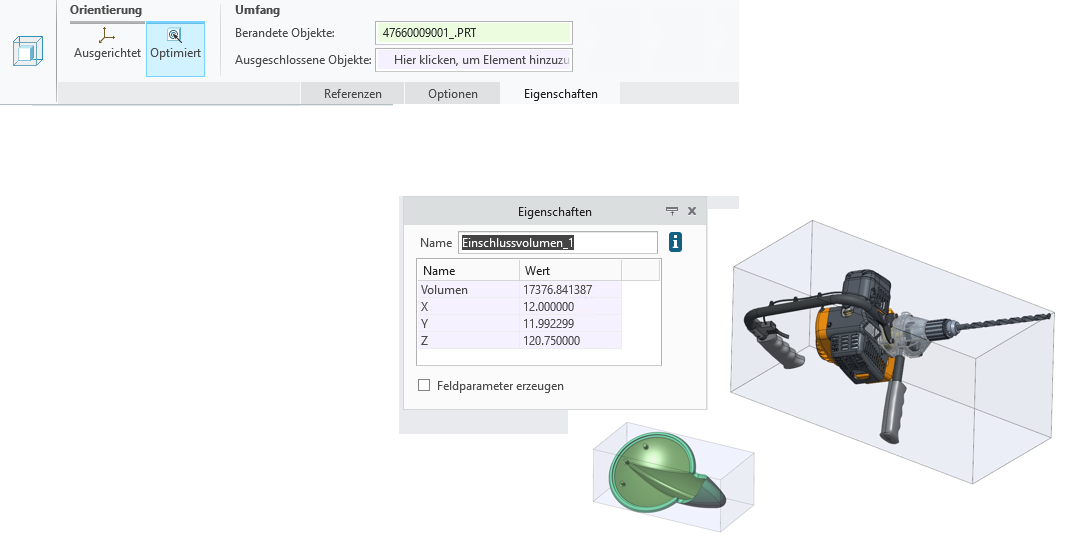

Die Option Optimiert (Optimized) berechnet den minimalen Berandungsquader, der die Geometrie einschließen kann, unabhängig von der Orientierung des Modells. Mit der Option Feldparameter erzeugen (Create box parameters) können Sie KE-Parameter für die Bemaßungen und das Volumen des Berandungsquaders hinzufügen und ein Koordinatensystem erzeugen, das die optimierte Orientierung zeigt.
Objekte können durch Auswahl aus dem Berandungsquader ausgeschlossen werden. Sie können auch alle Sammelflächen und alle Konstruktionskörper ausschließen.
Das Einschlussvolumen-KE wird automatisch regeneriert, wenn sich die Geometrie im Teilemodus ändert. Im Rahmen der Regenerierung können Sie anhand der folgenden Optionen entscheiden, was Sie neu berechnen möchten oder auch nicht:
• Optimierung und Bemaßungen aktualisieren (Update optimization and dimensions) – Berechnet die optimierte Orientierung und das Quadervolumen neu.
• Optimierung einfrieren (Freeze optimization) – Aktualisiert nur das Quadervolumen.
• Optimierung und Bemaßungen einfrieren (Freeze optimization and dimensions) – Keine Aktualisierung (Verhalten von Legacy-KEs).
Sie können das Quader um einen gleichmäßigen Abstand auf allen Seiten von der Geometrie versetzen, oder Sie können einen eindeutigen Versatz für jede der sechs Seiten des Quaders angeben.
Die Einschlussvolumen- und interne Volumen-KEs sind in der Kernmodellierung verfügbar und erfordern keine zusätzliche Lizenz mehr.
Legacy-Einschlussvolumen-KEs werden nach dem Verwenden der Option Definition editieren (Edit Definition) aktualisiert.
Vorteile
• Parametrische Aktualisierung des Einschlussvolumens im Teilemodus
• Einfache und intuitive Erstellung eines Berandungsquaders für verschiedene Anwendungsfälle wie die Verpackungsoptimierung
Weitere Informationen
Tipps: | Keine. |
Einschränkungen: | • In Baugruppe (In Assembly) ◦ In Baugruppen werden die Regenerierungsoptionen für die automatische Neuberechnung der Orientierung und der Bemaßungen des Einschlussvolumens nicht unterstützt. Die automatische Neuberechnung und Aktualisierung wird jedoch bei Auswahl von Definition editieren (Edit Definition) durchgeführt. ◦ Bei Komponenten, die dem Kollektor Ausgeschlossene Objekte (Excluded objects) hinzugefügt wurden, werden alle Vorkommen der Komponente automatisch ausgeschlossen. ◦ Komponenten/Objekte der übergeordneten Ebene sollten nicht von einem untergeordneten Einschlussvolumen-KE referenziert werden (externe Referenzen). Das Auswählen von Referenzen außerhalb dieses Umfangs kann zu unvorhersehbaren Ergebnissen führen, z.B. falsche Orientierung oder falsche Bemaßungen des Quaders. • Es gibt Situationen, in denen die Regenerierung nicht ausgelöst wird und eine manuelle Aktualisierung mithilfe des Workflows Definition editieren (Edit Definition) erforderlich ist, um das Einschlussvolumen-KE zu aktualisieren. ◦ Beispiel: Konvertierung des Konstruktionsstatus eines Körpers •  ThingMark (ThingMark)- und  Räumliches Ziel (Spatial Target)-KEs für erweiterte Realität werden als Teil der Modellgeometrie betrachtet. Sie können nicht einzeln als ausgeschlossene Objekte ausgewählt werden. KEs vom Typ Räumliches Ziel (Spatial Target) können nur durch Aktivieren des Kontrollkästchens Sammelflächen ausschließen (Exclude quilts) ausgeschlossen werden. |
Ersetzt dies vorhandene Funktionalität? | Nein |
Konfigurationsoption für diese Funktionalität: | Keine. |
