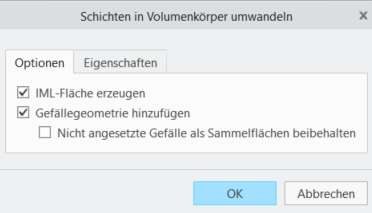

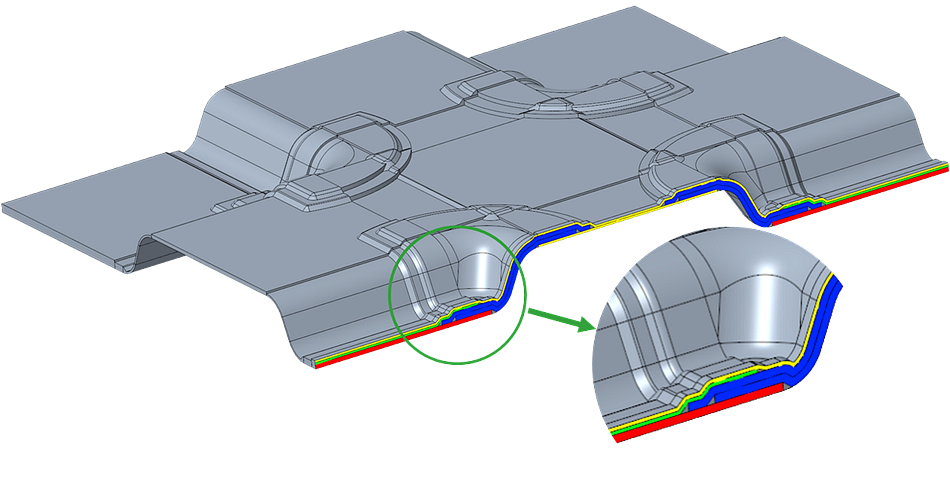

Wenn Sie die Verbundvolumenumwandlung und eine Biegelinie innen verwenden, können Sie jetzt die Geometrie des Schichtgefälles einschließen, die den resultierenden Volumenkörper zu einer genaueren Darstellung der Laminatkonstruktion macht.

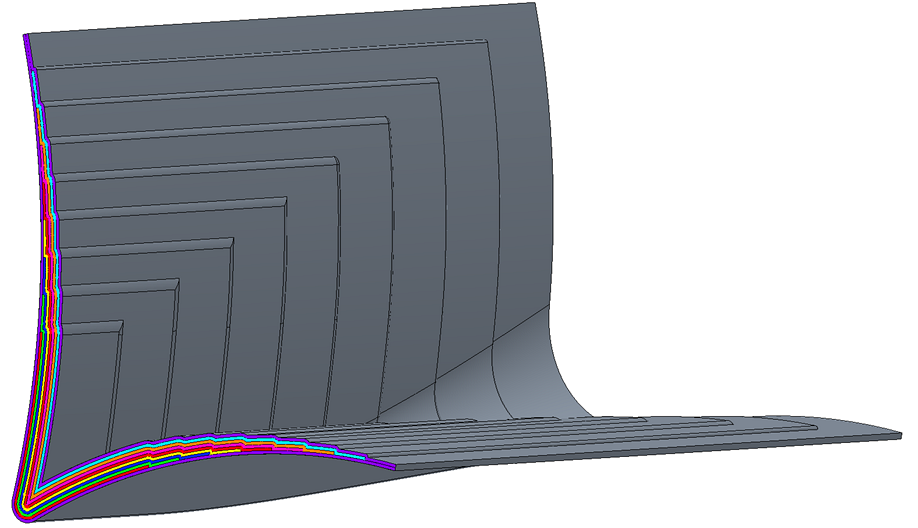

Außerdem wurde der Prozess der Umwandlung in Volumen verbessert, um lokale Radien in der Schichtfläche zu verarbeiten, die kleiner als die Dicke des lokalen Schichtstapels sind. Diese kleinen Radien werden in spitze Ecken verkleinert. Diese Optimierung funktioniert sowohl für konstante als auch für variable Radien und führt zu partiellen spitzen Ecken, die automatisch in den richtigen lokalen Dickenversatz übergehen.

Diese Verbesserung optimiert die Qualität der Umwandlung in Volumen für Laminate und bietet eine genauere Darstellung der Laminatkonstruktion für die nachgeschaltete Verwendung.

Sie verbessert auch das Benutzererlebnis und die Produktivität, indem sie ein robusteres, höherwertiges und leistungsfähigeres KE für die Umwandlung in Volumen bereitstellt.
